在工矿企业吊装作业、港口货物装卸、基建工程重型构件转运等场景中,吊钩作为起重设备直接承接载荷的终端构件,其结构合理性直接决定作业安全冗余与吊装效率。这款吊钩采用三角架式滑轮组承载结构,区别于传统单滑轮直连吊钩的设计,通过多滑轮组的排布实现钢丝绳的多倍率受力分摊,能在同等钢丝绳直径条件下提升整体额定起重量,同时降低单根钢丝绳的受力载荷,延长钢丝绳的疲劳使用寿命。

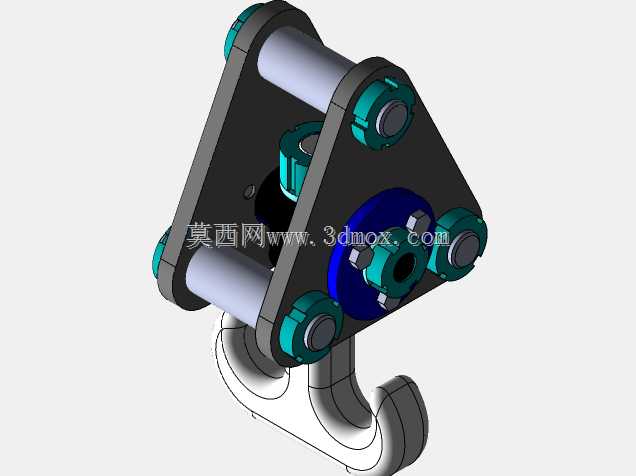

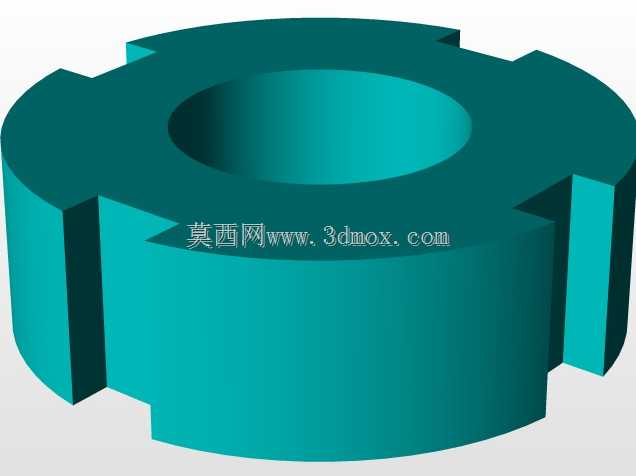

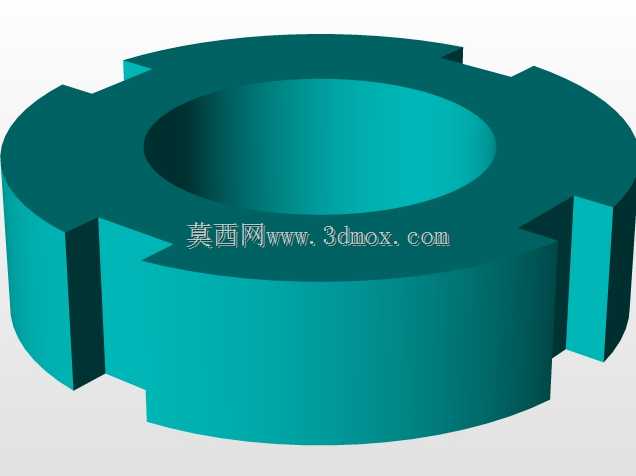

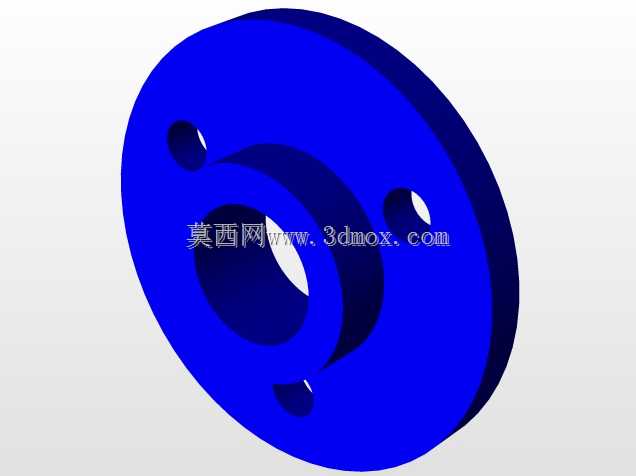

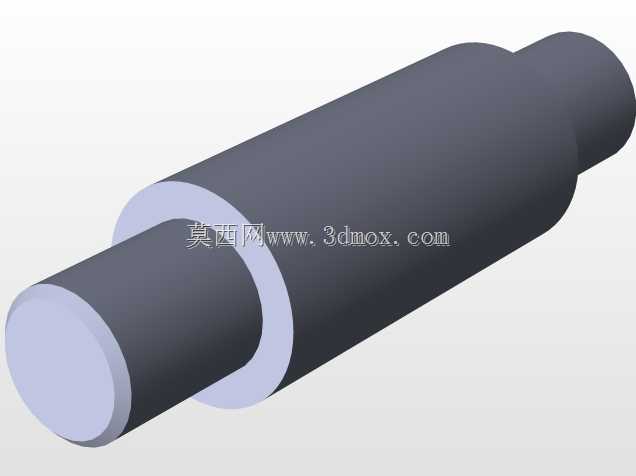

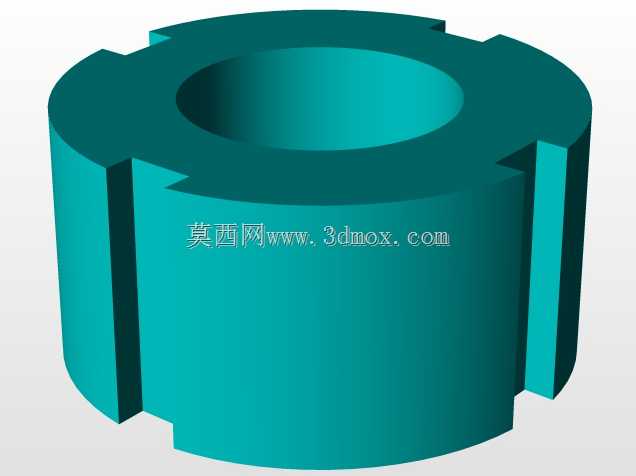

从结构设计逻辑来看,三角构型的承载侧板是整个吊钩组件的核心受力骨架,三块连接轴座沿三角顶点分布,两根横向滑轮轴分别布置在三角架的两个上顶点位置,用于套装滑轮组,钢丝绳绕过这两组滑轮后与起重机起升机构的卷筒连接,可根据作业需求灵活调整钢丝绳穿绕倍率,适配不同起重量的作业工况。三角架的下顶点位置设置吊钩连接轴座,集成推力轴承与防脱锁止结构,吊钩钩身可绕垂直轴线360度自由旋转,方便吊装作业时调整被吊重物的朝向,避免钢丝绳随重物扭转产生附加应力。滑轮外侧设置的端盖采用螺栓紧固结构,既可以对滑轮轴向位置进行限位,防止滑轮运行过程中发生轴向窜动,也能阻挡作业环境中的粉尘、碎屑进入滑轮轴承部位,降低轴承磨损速率,减少日常维护频次。
在实际使用过程中,该吊钩组件的安装边界需要匹配对应吨位起重机的起升钢丝绳直径、滑轮槽型参数,确保滑轮绳槽半径与钢丝绳半径的比值在规范允许范围内,避免钢丝绳出现过度挤压磨损。吊钩钩身采用锻造钩体结构,钩口位置设置防脱挡板,依靠弹簧力自动复位,防止吊装过程中吊索具从钩口意外滑脱。承载侧板的厚度、连接轴的直径均经过受力校核,在额定载荷下的结构变形量控制在允许范围内,避免因结构形变导致滑轮卡滞、轴座偏磨等问题。

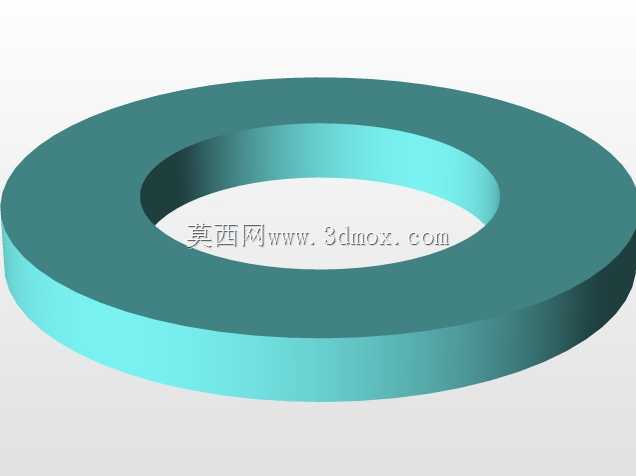

设计过程中需要重点考虑各转动副的润滑通道预留,滑轮轴承、吊钩推力轴承位置均设置注油孔,可在不拆解组件的情况下定期加注润滑脂,保障转动部位的运行顺畅。三角架的侧板边缘做倒角处理,避免装配与维护过程中尖锐边角划伤操作人员,同时减少应力集中点,提升侧板的抗疲劳性能。滑轮采用耐磨材质加工,绳槽表面做硬化处理,降低钢丝绳与滑轮之间的磨粒磨损速率。整个吊钩组件的各连接螺栓均设置防松结构,采用防松垫圈或者双螺母锁紧,避免起重作业过程中受振动载荷影响出现螺栓松动脱落的风险。
在选型适配时,需要结合起重机的额定起重量、起升高度、钢丝绳直径参数匹配对应规格的吊钩组件,确保滑轮的底径、绳槽宽度与钢丝绳参数匹配,吊钩的额定载荷要大于实际作业的最大吊装重量,预留足够的安全系数。组件的上部连接尺寸需要与起重机的起升小车下方的安装空间匹配,保证吊钩起升到上极限位置时不会与小车结构发生干涉,下降到下极限位置时钢丝绳仍能在卷筒上保留足够的安全圈数。日常运维中需要定期检查钩身是否存在裂纹、变形,滑轮转动是否顺畅,防脱挡板是否完好,连接螺栓是否紧固,及时排查安全隐患,保障吊装作业的稳定可靠。
