三级展开式直齿圆柱齿轮减速箱结构

　　在常规工业传动场景里，这类多轴直齿减速箱的应用覆盖范围极广，从轻载输送线的动力匹配，到小型加工设备的主轴降速增扭，再到自动化专机的进给传动单元，都能见到同结构产品的实际落地。不同于行星减速、蜗轮蜗杆减速的结构逻辑，这款展开式直齿减速箱的设计思路完全围绕易加工、易装配、易维护三个核心工程需求展开，所有传动齿轮均采用渐开线直齿圆柱齿形，加工时无需专用螺旋角工装，普通滚齿机即可完成齿形加工，后期齿面磨损后单零件替换成本也远低于其他齿形结构。

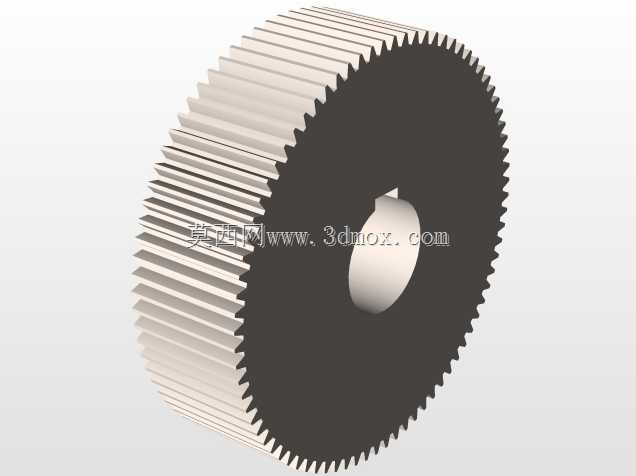

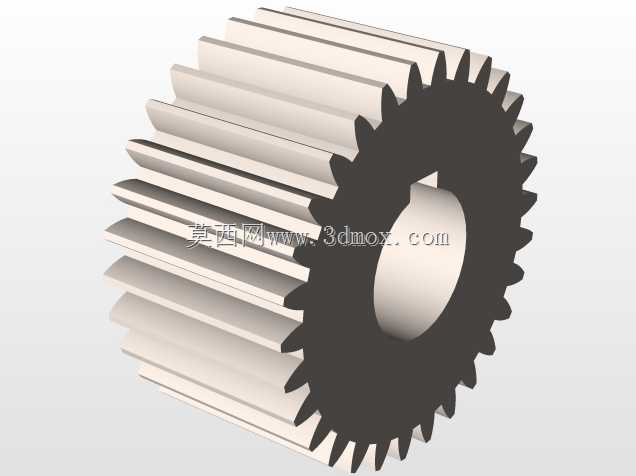

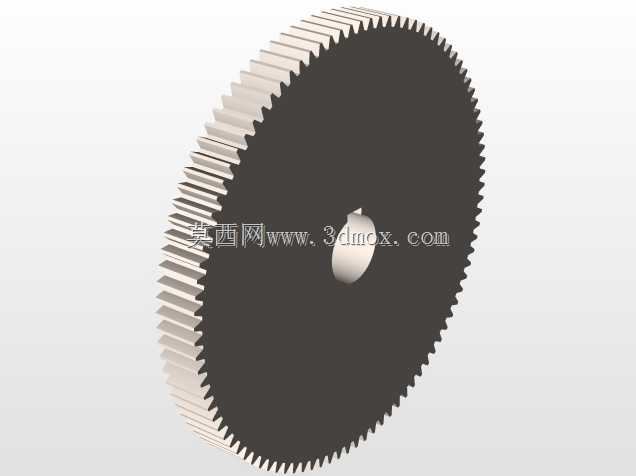

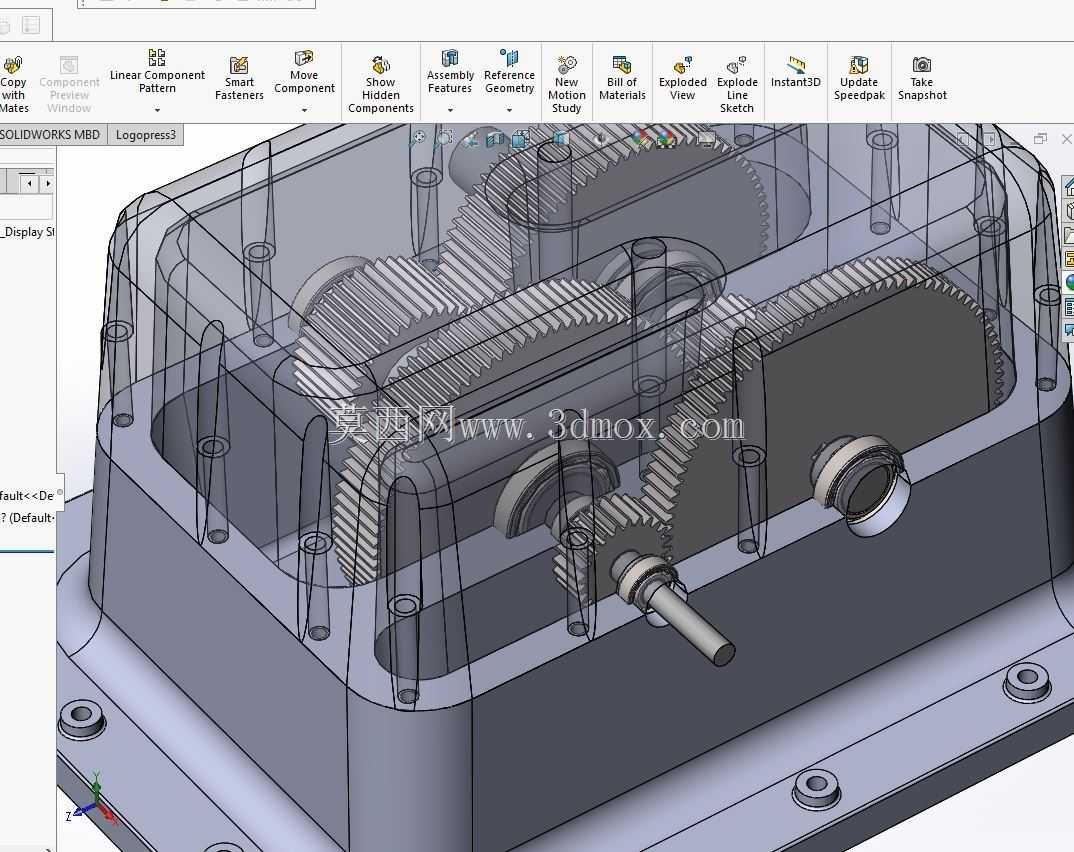

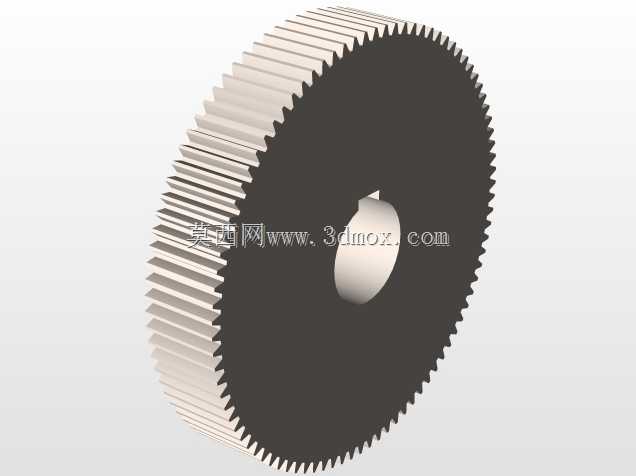

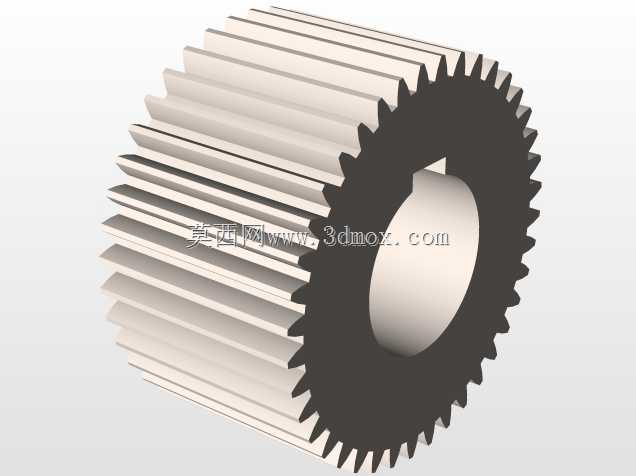

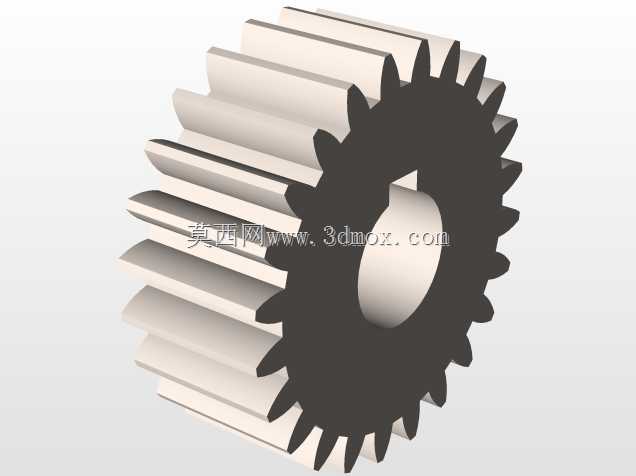

　　从结构布局来看，箱体内共布置三根平行传动轴，输入轴为高速级，轴端伸出箱体外侧用于连接动力源，轴上通过平键固定小模数直齿轮，与中间轴上的大直径齿轮啮合完成第一级降速；中间轴为传动级，轴上同时固定另一组小模数齿轮，与输出轴上的大齿轮啮合完成第二级降速，最终动力从输出轴端传出，整体传动比分配遵循高速级小传动比、低速级大传动比的原则，既可以避免高速级齿轮负载过大造成齿面点蚀，也能让低速级大齿轮的结构尺寸控制在合理范围内，不会出现单级齿轮直径过大挤占箱体内部空间的问题。

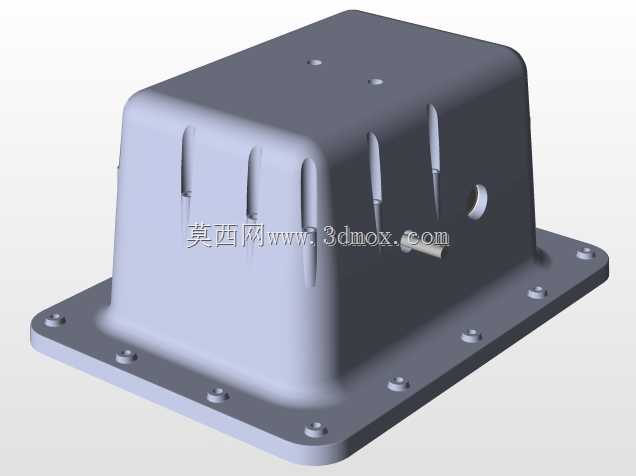

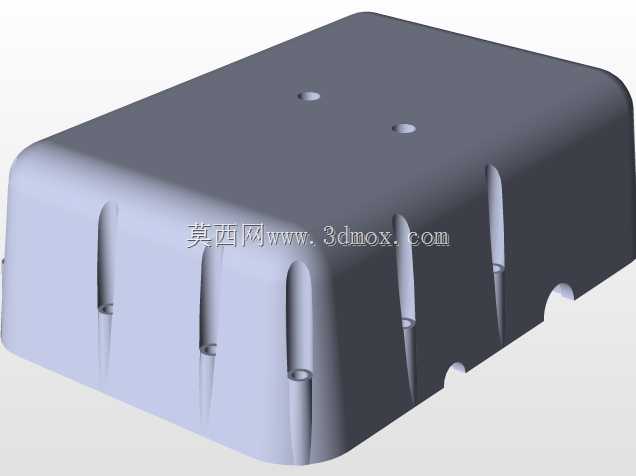

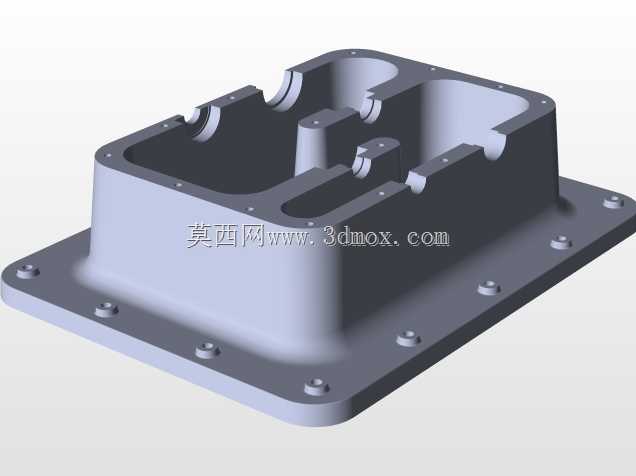

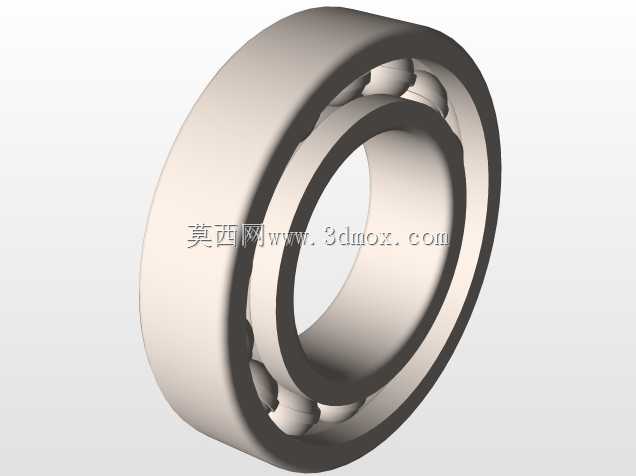

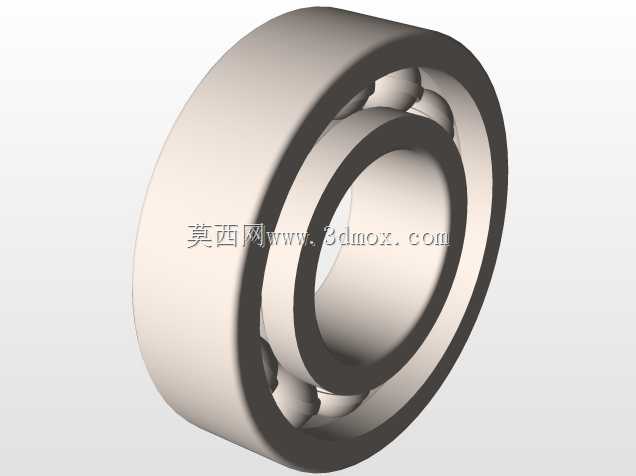

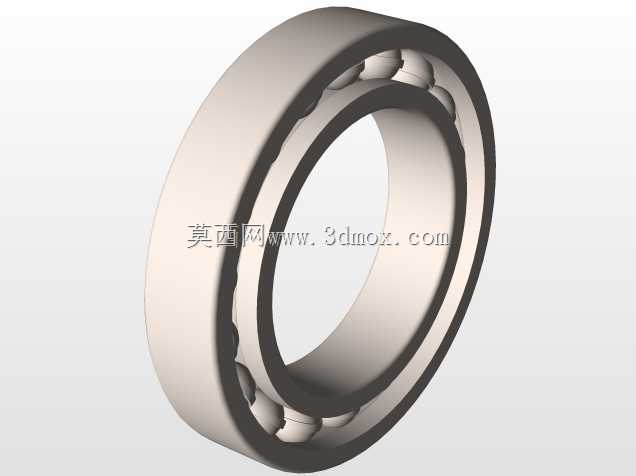

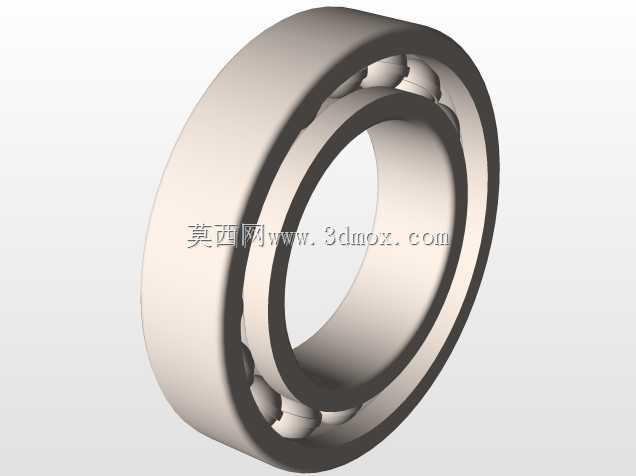

　　箱体采用剖分式设计，上下箱沿通过均布的螺栓连接定位，箱沿位置加工有定位销孔，装配时先通过锥销完成上下箱体的位置校准，再拧紧连接螺栓，能有效保证两侧轴承孔的同轴度，避免轴系运转时出现别劲、轴承发热的问题。箱体底部设计有一体化安装法兰，法兰面上加工有四个沉头安装孔，安装时可通过螺栓直接固定在设备机架的安装平面上，安装孔的位置度公差控制在0.1mm以内，能保证轴系输出端与被传动部件的对中精度，减少联轴器的偏磨损耗。箱体侧壁对应每根传动轴的位置都设计有轴承安装座，轴承座外侧加工有端盖连接螺纹孔，通过嵌入式端盖完成轴承外圈的轴向定位，端盖与箱体之间加装耐油橡胶密封垫，既可以防止箱体内润滑油泄漏，也能阻挡外部粉尘、切削液进入箱体内部污染润滑介质。

　　设计过程中对箱体内部的润滑路径做了针对性优化，箱体内腔底部预留有足够的储油空间，低速级大齿轮的齿根圆位置浸入油面下2-3个齿高，齿轮运转时会将润滑油带至啮合齿面完成飞溅润滑，同时箱体内壁铸有导油槽，飞溅到箱壁上的润滑油会顺着导油槽流入各轴承座位置，对滚动轴承进行持续润滑，无需额外加装稀油润滑泵，大幅简化了日常维护流程。箱体顶部预留有透气塞安装孔，长时间运转时箱体内温度升高、空气膨胀，可通过透气塞平衡内外气压，避免油封位置因为内部压力过高出现渗油问题；箱体底部最低位置设计有放油螺塞孔，更换润滑油时只需拧开放油螺塞即可排空箱体内的旧油，无需拆解箱体。

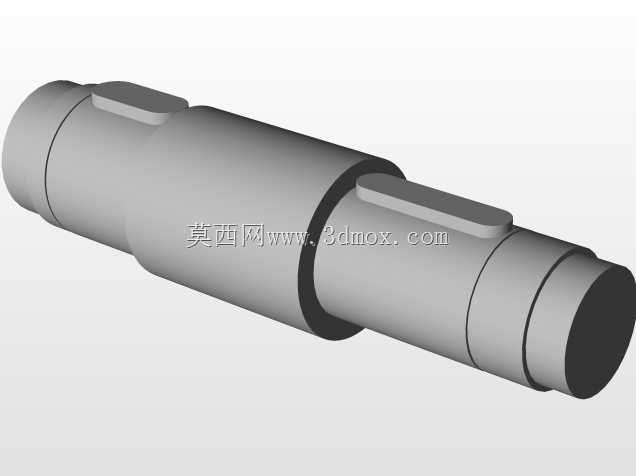

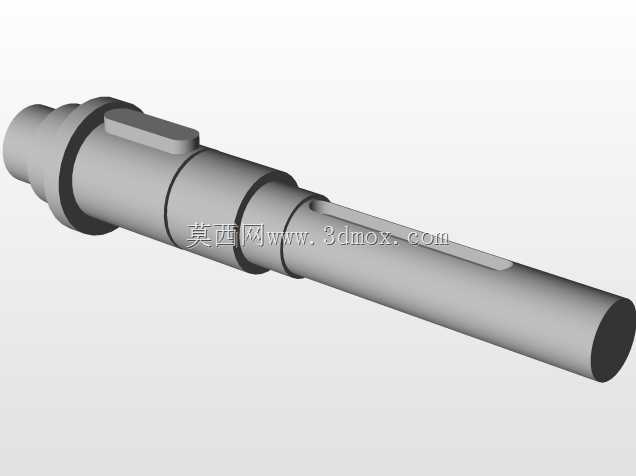

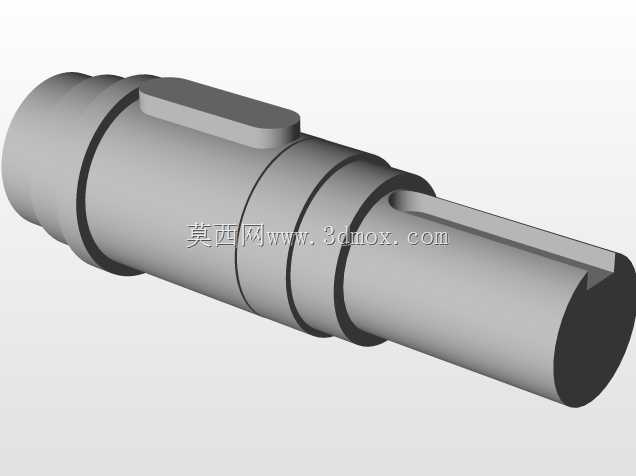

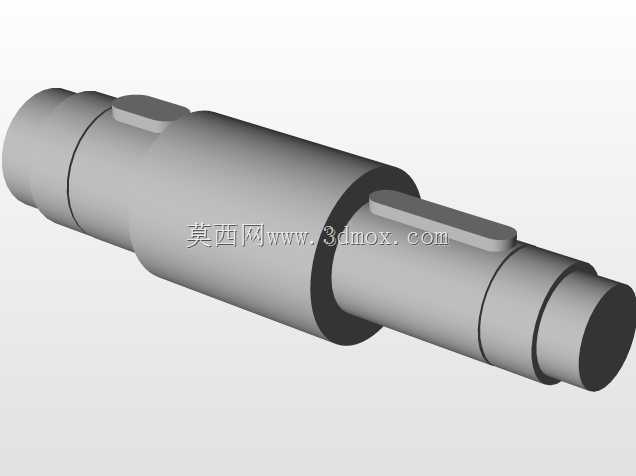

　　轴系部分的设计充分考虑了运转时的热胀冷缩余量，其中一根轴的轴承外圈与端盖之间预留了0.2-0.3mm的轴向间隙，避免轴系温度升高后轴向伸长造成轴承过载，所有轴上的齿轮都通过轴肩与套筒完成轴向定位，周向采用普通平键传递扭矩，键槽的位置统一布置在轴的同一母线上，方便轴类零件的铣削加工。输入输出轴的伸出端都设计有油封安装位，采用骨架油封完成动密封，油封的唇口与轴表面的接触压力经过匹配设计，既可以保证密封效果，也不会因为接触压力过大造成轴颈位置的异常磨损。

　　从安装边界来看，这款减速箱的整体外形方正，没有突出的不规则结构，安装时所需的周边操作空间较小，日常检查时只需观察油标位置即可判断箱内润滑油存量，无需拆解任何部件。在实际选型匹配时，可根据输入端的电机转速、输出端所需的扭矩与转速，调整各级齿轮的齿数配比，在不改变箱体外形安装尺寸的前提下，覆盖一定范围的传动比需求，适配不同的设备动力参数要求，这种模块化的设计思路也让同系列减速箱的零件通用率保持在较高水平，能有效降低生产制造与备件储备的成本。
