手轮驱动立式螺旋手动压力机结构

　　这款手动螺旋施压设备，在小批量零部件加工、维修工位、教学实训场景里的出镜率一直不低，不像液压、气动压力设备需要配套动力源，纯机械传动的结构让它可以在无气源、无电力供应的零散工位独立完成作业，常见于小型轴承压装、销钉压入、薄件校形、小五金件铆接这类需要稳定可控下压力的工序，操作门槛低，维护成本几乎可以忽略，很适合对压装力要求不高、作业频次中等的加工场景。

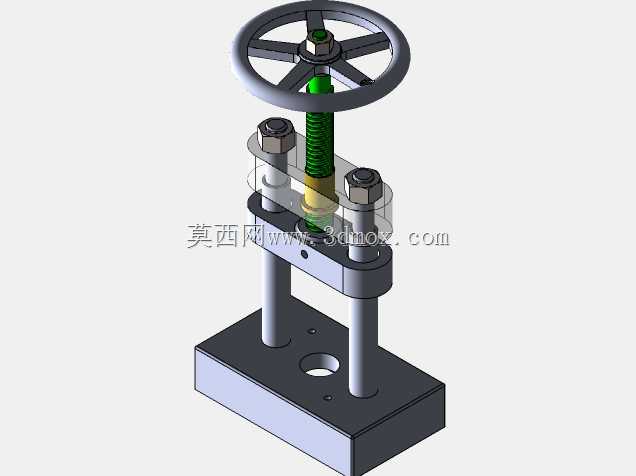

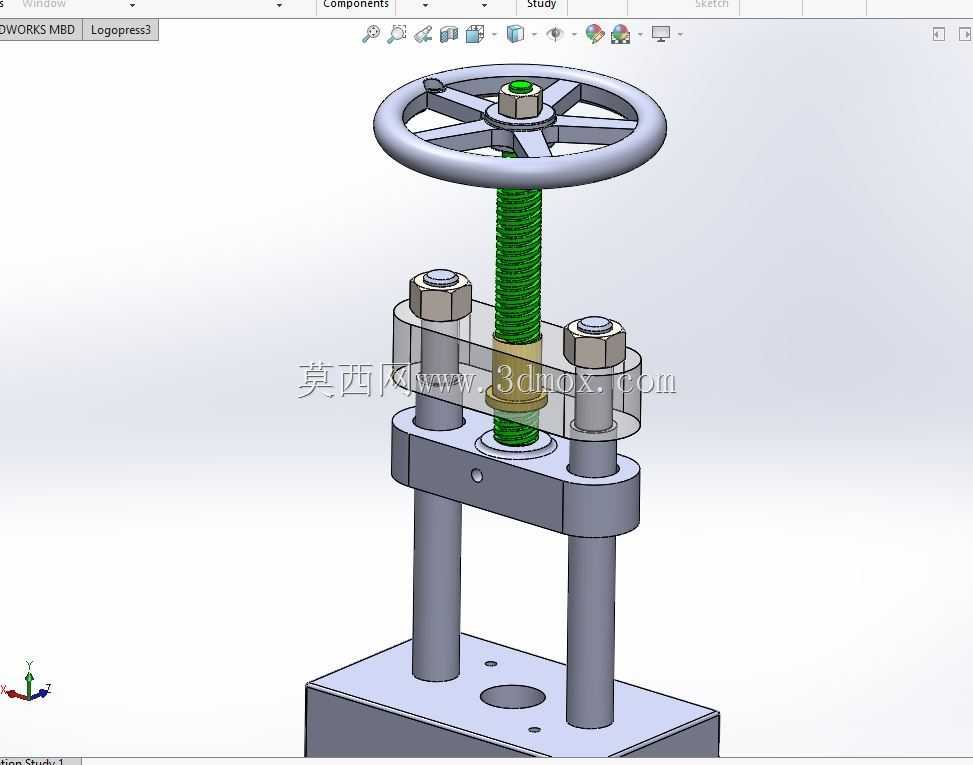

　　从结构逻辑来看，整套设备采用立式双导柱支撑布局，底部是整块加工的安装底座，底座上预留了安装孔位与工件放置的沉台区域，安装时可以通过螺栓将整机固定在钳工台或者专用工作架上，避免施压过程中设备偏移；两根平行的导柱垂直固定在底座上，作为上部活动横梁的运动导向，导柱顶端通过锁紧螺母固定上固定板，形成稳定的框架受力结构，这种双导柱的布局能避免施压过程中横梁出现偏转，保证压头的垂直进给精度，不会因为偏载导致螺杆弯曲或者导柱磨损。

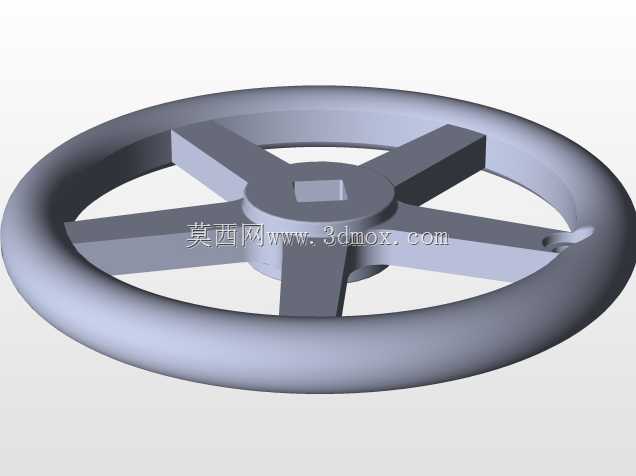

　　核心的施压单元采用梯形螺旋传动副，螺杆顶端安装辐条式手轮，手轮中心通过锁紧螺母与螺杆轴向固定，转动手轮时螺杆会沿着上固定板中部的铜螺母做轴向进给运动，铜螺母嵌装在上固定板的安装槽内，通过台阶定位与紧定螺钉固定，磨损后可以单独更换，不需要整体更换上固定板，降低后期维护成本；螺杆下端直接作为施压端，也可以根据作业需求加装不同规格的压头，适配不同尺寸的工件压装需求。

　　设计过程中需要重点关注几个受力点的强度校核：首先是导柱的直径选型，要匹配设备的额定施压能力，避免施压时导柱出现弯曲变形，导柱与活动横梁的导向孔之间采用间隙配合，既要保证滑动顺畅，也要控制间隙量避免进给过程中出现卡滞；其次是螺旋副的选型，梯形螺纹的自锁性能是关键，要保证手轮停止转动时螺杆不会因为工件反弹力出现回转，保障作业安全，螺纹的导程选择也要兼顾操作力与进给速度，导程过小会导致下压效率太低，导程过大则会让操作力超出人力舒适范围，一般这类小型手动压力机的螺纹导程会控制在4-6mm区间，配合直径200mm左右的手轮，单人操作即可输出足够的下压力。

　　安装边界方面，这类小型手动压力机的整体占地尺寸通常控制在300mm*200mm左右，整体高度不超过500mm，不会占用过多工位空间，底座的安装孔间距按照标准钳工台T型槽间距设计，可以直接适配多数常规钳工操作台的安装需求；活动横梁的行程一般控制在100-150mm区间，足够覆盖多数小型零部件的压装高度需求，开口高度可以通过调整导柱顶端的锁紧螺母进行小范围微调，适配不同高度的工装夹具放置。

　　实际使用中，这类纯机械结构的手动压力机故障率极低，日常只需要定期给螺旋副、导柱接触面涂抹润滑脂，避免干摩擦导致零件磨损即可，不需要像液压设备那样定期更换密封件、液压油，也不存在气动设备的漏气、噪音问题，对于小型加工坊、学校实训车间、设备维修班组来说，是性价比极高的辅助加工设备。在结构细节处理上，手轮的辐条做了圆角过渡，避免操作时划伤手部，所有外露的棱边都做了倒角处理，底座的工件放置面经过铣削加工，平面度控制在0.1mm以内，保证工件放置平稳，施压时不会出现滑移；导柱与底座、上固定板的配合孔采用同轴加工，保证两根导柱的平行度误差控制在0.05mm以内，避免活动横梁滑动时出现卡滞。
