600T试验机配套气动防护门结构设计

　　这套防护结构是专门匹配600吨级压力试验机开发的作业安全围挡部件，核心解决大吨位压力试验过程中试件崩溅、试验区域误入的安全隐患，在材料压缩试验、构件承压破坏试验、大型工件压力加载测试场景中，作为物理隔离屏障将试验作业区与人员操作区完全分隔，避免高压加载过程中碎裂的试件碎屑、崩脱的工装部件飞出造成人员伤害，同时也能规范试验作业的操作边界，防止非试验人员误进入高压加载危险区域。

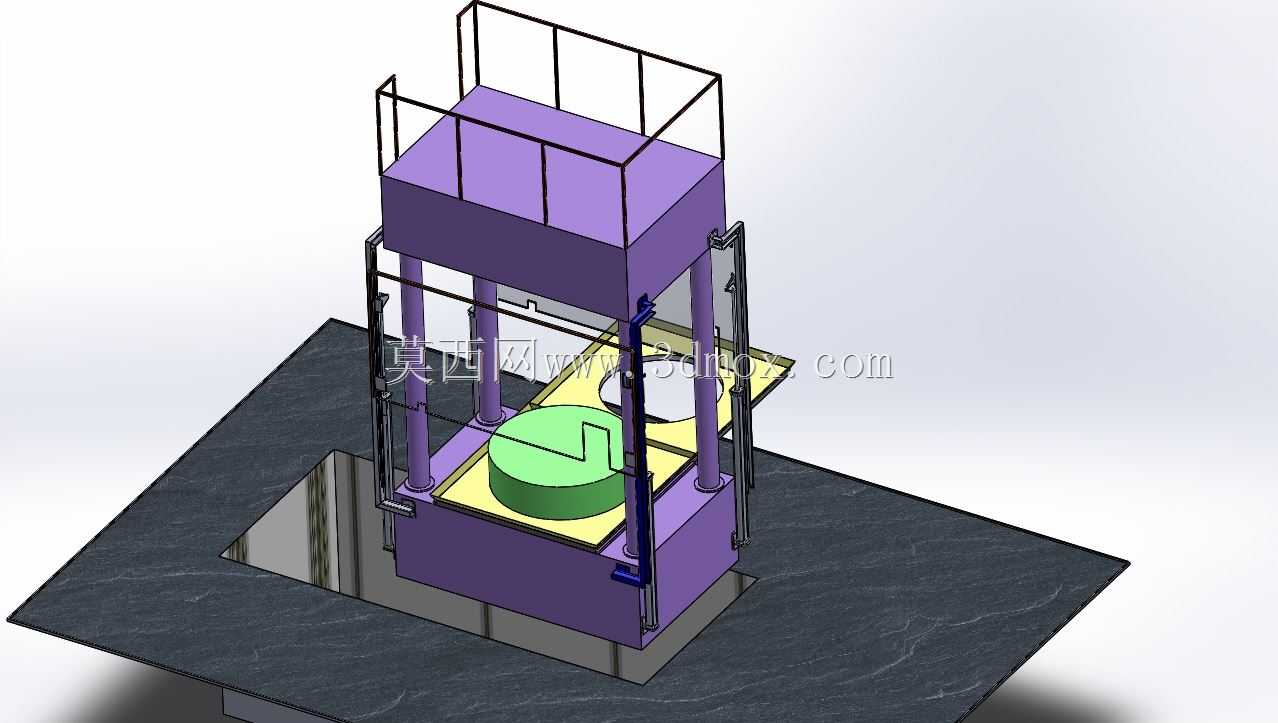

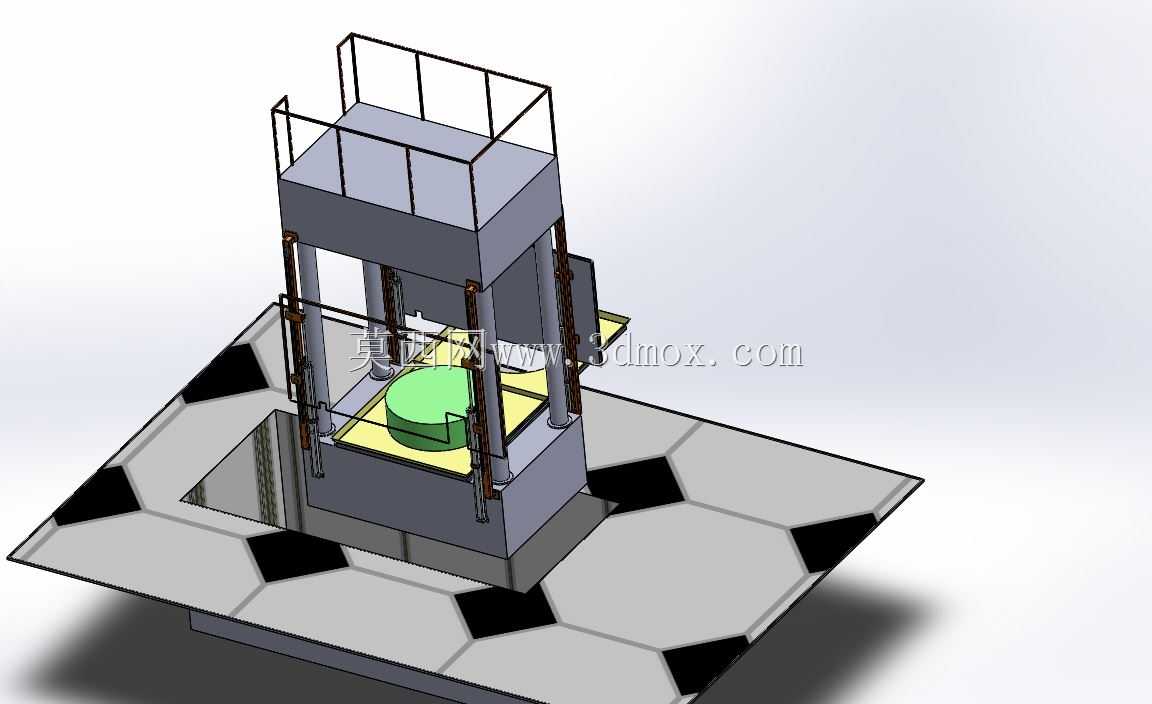

　　从结构布局来看，整套装置采用上下双层框架式设计，底部框架嵌入试验工位的地坑结构内，与试验机的下加载平台周边基础固定，顶部框架抬升至试验机上横梁上方位置，四周设置带护栏的顶部操作平台，方便人员对试验机上模、加载部件进行日常检修与维护，上下框架之间通过四根垂直布置的导向立柱连接，既作为防护门升降的导向支撑，也承担整体框架的结构加强作用，避免大尺寸防护结构出现侧向晃动。防护门采用气动驱动的平移开合结构，沿框架两侧的垂直导轨上下动作，相比传统的手动推拉防护门，气动驱动的结构可以实现与试验机加载动作的联锁控制——只有当防护门完全下降闭合到位后，试验机的加载回路才能接通启动，当试验完成、加载压力完全卸除后，防护门才能提升打开，从控制逻辑上杜绝违规操作的可能。

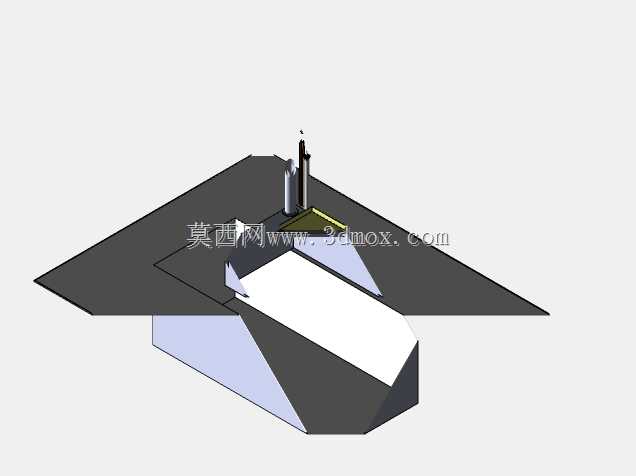

　　设计过程中首先考虑的是安装边界的适配性，因为600T试验机本身的加载行程长、工作台面尺寸大，防护结构的内圈净空尺寸完全覆盖试验机的最大工作台面，预留出足够的试件吊装、工装安装空间，不会干涉工件的上下料操作；底部嵌入地坑的安装段做了齐平处理，防护门闭合后底部与地面间隙控制在安全范围内，不会出现碎屑从底部缝隙飞出的情况，同时地坑内的框架部分做了加强筋补强，承受防护门反复升降的冲击载荷不会出现变形。顶部的操作平台护栏高度符合安全作业规范，平台表面做防滑处理，周边预留了检修工具放置的空间，不需要额外搭设检修梯架就能完成设备上部的维护作业。

　　防护门的主体采用框架加蒙皮的结构，在保证结构强度的前提下尽可能降低门体自重，减轻气动驱动回路的负载，门体上预留了透明观察窗的安装位置，方便试验过程中人员在外部观察试件的加载变形情况，不需要开启防护门就能掌握试验进程。气动回路的执行元件布置在框架的两侧立柱位置，隐藏在立柱的护罩内部，避免试验过程中的碎屑、灰尘附着在气缸、导轨部件上，延长驱动部件的使用寿命，同时也让整体外观更加规整，没有外露的管线与传动部件，避免刮碰损坏。

　　在结构强度校核阶段，针对大吨位试验最容易出现的试件崩溅工况，对防护门的面板、框架支撑结构做了抗冲击计算，确保高速飞出的金属、混凝土类试件碎屑无法击穿防护结构，导向部件的承载能力按照门体重量的1.5倍做安全系数预留，保证防护门在长期反复开合过程中不会出现卡滞、变形。整套结构的安装不需要对原有试验机的主体结构做改动，通过地脚螺栓与试验工位的基础连接即可，适配现有多数大吨位立式压力试验机的工位布局，既可以作为新设备的配套防护部件，也可以用于老旧试验机的安全防护升级改造，填补大吨位压力试验设备安全防护的配置缺口，让试验作业的安全防护等级满足相关作业规范要求。
