车身铸造浇注系统结构设计方案

项目分类:铸造模 发布时间:2022-01-13 ID:503084
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案
  • 车身铸造浇注系统结构设计方案

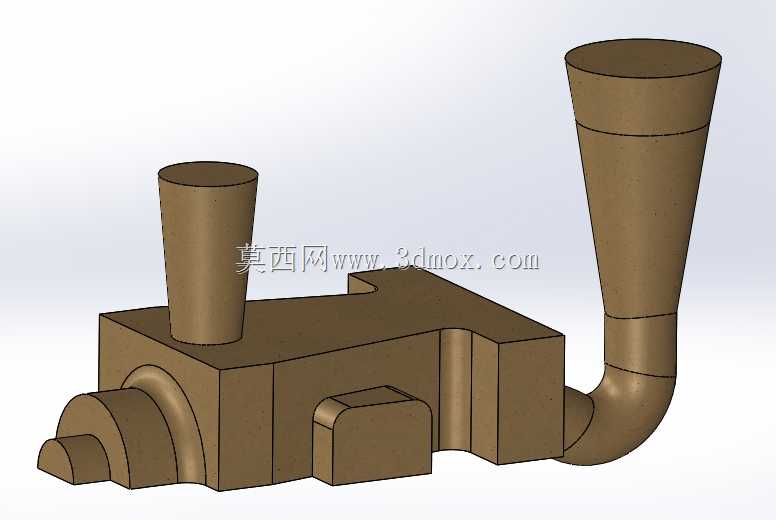

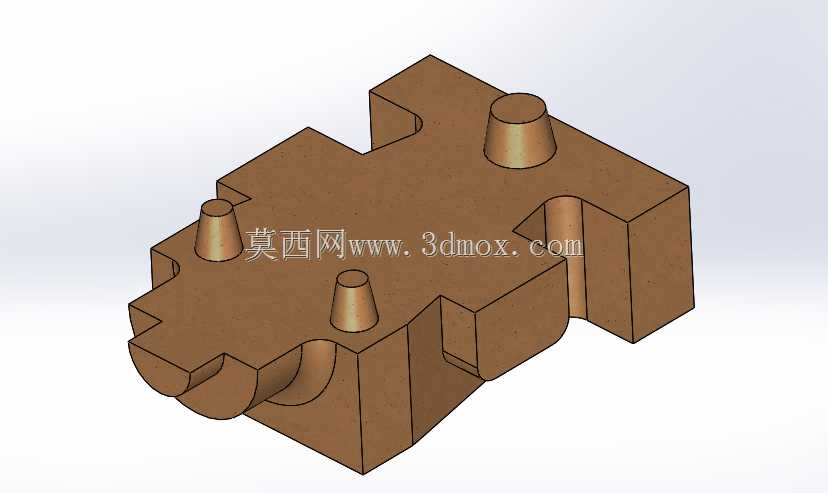

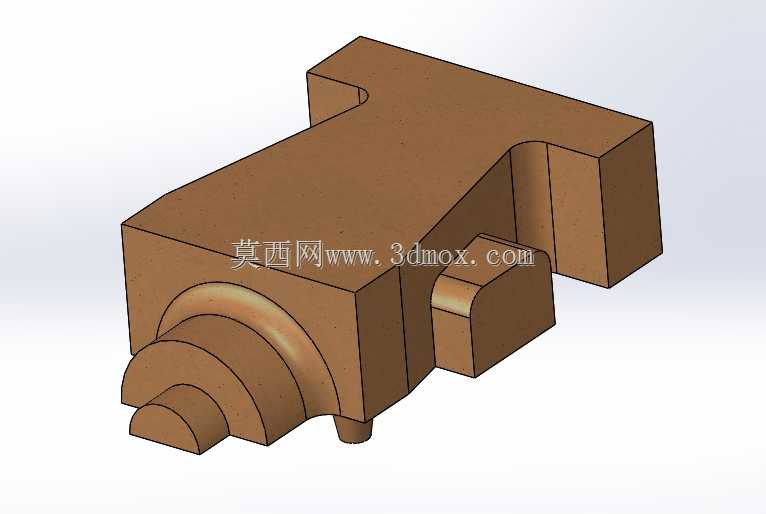

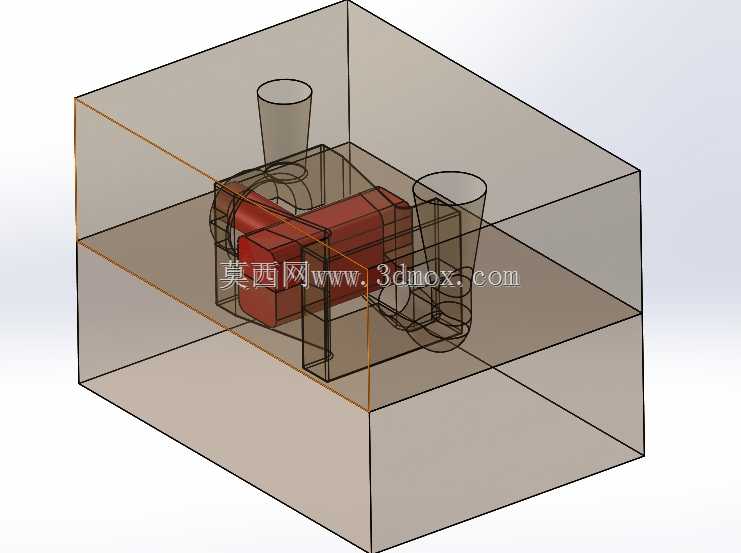

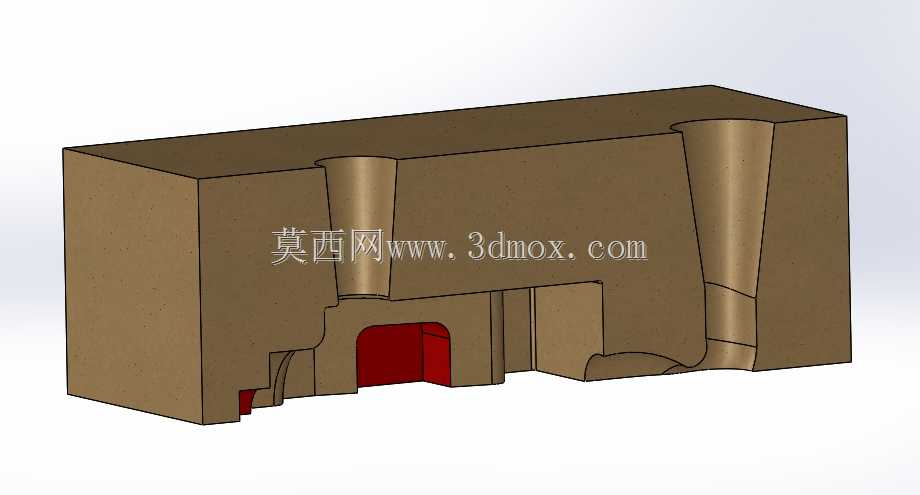

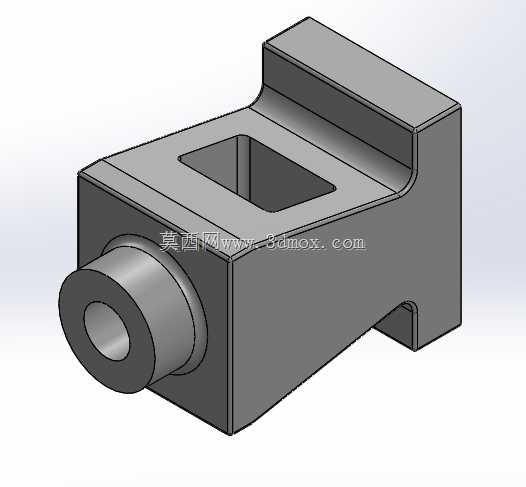

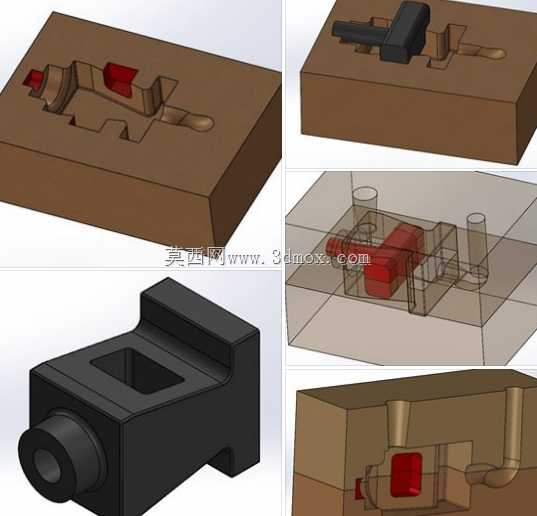

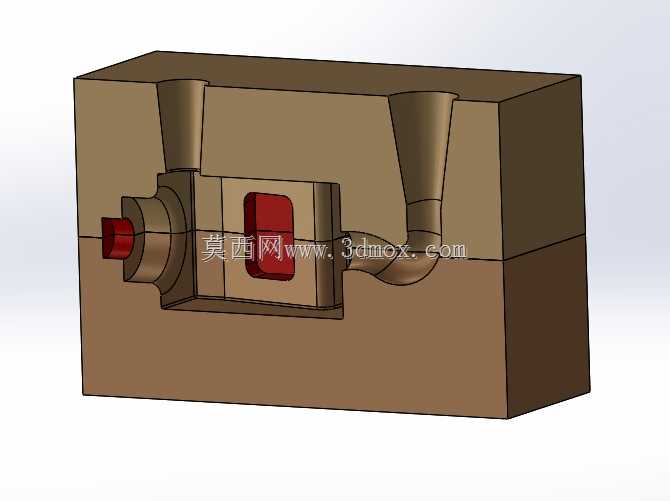

  在汽车零部件砂型铸造生产场景中,浇注系统的结构合理性直接决定铸件成品的内部致密性与外观成型质量,这套针对车身类铸件设计的浇注配套结构,核心作用是在金属液充型过程中实现平稳导流、挡渣、补缩的全流程管控,避免铸件出现卷气、缩松、冷隔、夹渣等常见铸造缺陷。从结构布局来看,整套结构贴合铸件型腔的外侧轮廓布置,没有额外占用过多砂箱的有效使用空间,直浇道采用上小下大的锥形结构设计,能够在金属液充型初始阶段快速建立充型压头,减少金属液在直浇道内的紊流卷气概率,两个对称布置的圆柱形冒口分别对应铸件的厚大热节位置,在金属液冷却凝固阶段能够持续提供补缩金属液,抵消厚壁区域的凝固收缩量,避免热节位置出现内部缩孔缺陷。横浇道的截面采用梯形结构设计,

  布置在铸件分型面的一侧,横浇道内设置有阶梯式挡渣结构,能够在金属液流动过程中利用密度差拦截金属液中裹挟的熔渣,避免熔渣进入铸件型腔造成夹渣缺陷。内浇道的开设位置选择在铸件的薄壁侧下方,采用扁平式截面结构,金属液进入型腔后能够沿着型腔壁平稳上升,避免直接冲击型腔内的砂芯造成冲砂缺陷,同时内浇道的厚度小于铸件对应位置的壁厚,能够在充型完成后率先凝固,实现浇道与铸件的及时封隔,避免补缩阶段金属液反向回流。在设计阶段,首先通过三维实体建模完成铸件本体的结构抽取,通过体积与质量分布计算识别出铸件上的所有热节位置,根据热节的体积大小匹配对应冒口的模数,确保冒口的凝固时间晚于铸件热节的凝固时间,保证补缩通道全程畅通。

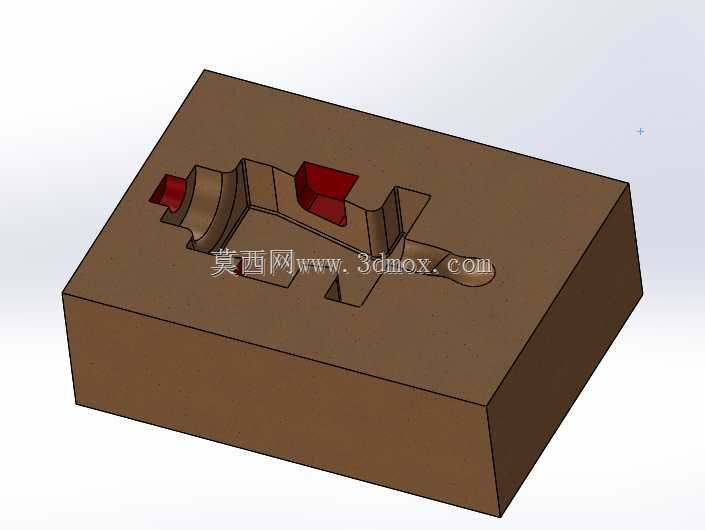

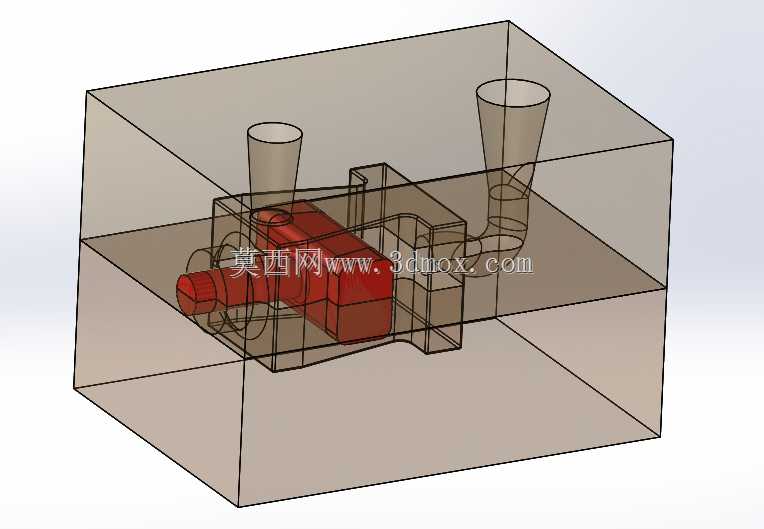

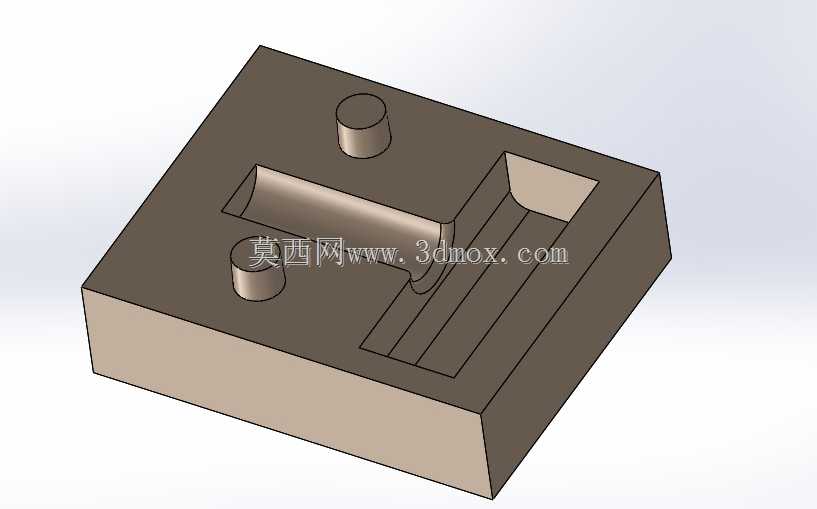

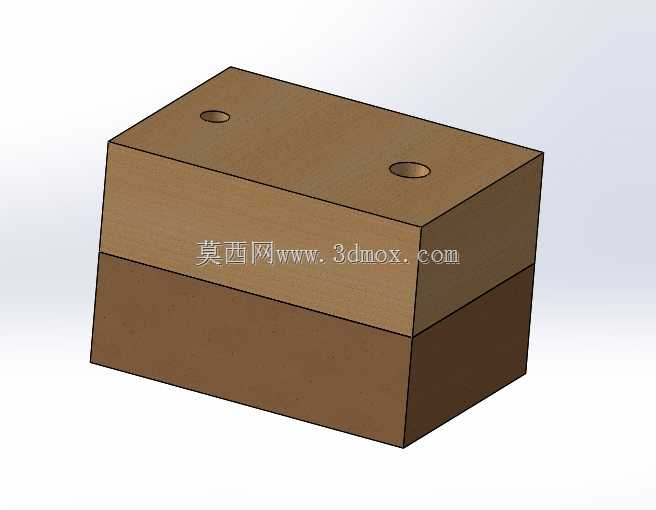

  整套结构的安装边界完全适配常规中小件砂型铸造的砂箱尺寸,直浇道顶端距离砂箱上平面预留有足够的浇口杯安装空间,冒口顶端高出铸件最高轮廓面足够的补缩高度,横浇道与内浇道的布置避开了砂箱的锁紧与起吊位置,不会影响造型、合箱、浇注的全流程操作。从实际生产适配性来看,这套浇注结构能够适配灰铸铁、球墨铸铁等多种常用铸造材质的车身类铸件生产,充型速度可以通过直浇道的截面尺寸灵活调整,针对不同壁厚的铸件只需要微调内浇道的截面大小与开设位置即可适配,不需要对整体结构做大幅度改动。结构的分型面设计与铸件的分型面完全重合,造型时不需要额外制作复杂的活块,能够有效降低造型阶段的操作难度,减少造型工时消耗。冒口的位置选择兼顾了后续切割打磨的便利性,

  冒口与铸件连接的位置开设在铸件的非加工平面上,切割后不需要对连接位置做过多的打磨处理,能够降低后续清理工序的工作量。在充型流态的验证层面,结构设计时充分考虑了金属液的流动阻力,整个浇注通道的转角位置都采用圆弧过渡,避免直角位置造成的金属液紊流,减少充型过程中的卷气风险,同时流道的截面变化采用渐进式设计,避免截面突变造成的金属液流动速度骤变,保证金属液能够平稳充满整个型腔,对于铸件上的深腔结构位置,还在对应位置的最高处预留有排气通道,能够将型腔内的空气在充型过程中顺利排出,避免铸件出现浇不足、气孔等缺陷。
