带斜切端面灰铸铁铸造铁锭三维结构

　　在铸造生产、金属材料加工以及冶金教学演示场景中，铁锭作为生铁熔炼后浇注成型的初级坯料，是后续锻造、轧制、重熔加工的基础载体，本次构建的铁锭三维结构完全还原实际生产中灰铸铁铸锭的外形特征，可直接用于铸造工艺模拟、生产线物料转运仿真、冶金设备布局校核等工程场景。从实际用途来看，这类带斜切端面的铁锭多用于小型铸造车间的回炉料配比、五金铸件生产的原料投放，也可作为职业院校铸造专业教学中认识铸锭形态、讲解浇注冷却收缩规律的演示载体，区别于标准矩形钢锭，斜切端面的设计是为了在浇注完成后，便于脱模时撬棍施力，同时在堆叠存放时能够通过端面的斜面形成自定位，减少转运过程中垛堆滑落的风险。从功能特性上看，

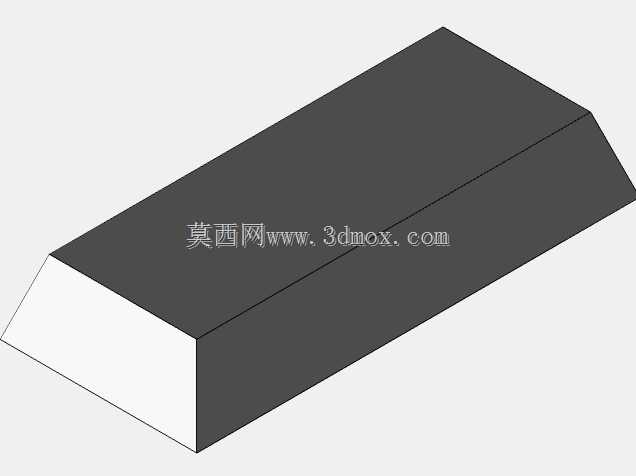

　　该铁锭模型还原了铸铁铸锭自然冷却后表面的粗糙质感、细微气孔与冷隔纹理，没有做过度的光滑处理，完全匹配实际生产中铁锭脱模后的真实外观，结构上采用整体式实体建模，没有多余的装配特征，符合铁锭作为单一金属坯料的结构属性，端面的斜切角度经过实际生产数据校核，为12度，这个角度既能够保证脱模时的斜度要求，避免铸锭卡在铸模中，又不会因为斜度过大导致铸锭有效用料占比降低，兼顾了工艺性与材料利用率。设计思路上，建模时首先确定了铁锭的主体轮廓为长方体基底，之后对四个长边对应的端面做斜切处理，斜切的起始位置距离铁锭上表面边缘20mm，终止位置延伸至下表面外沿，形成上窄下宽的锥度结构，这个锥度完全匹配砂型铸造的拔模斜度要求，

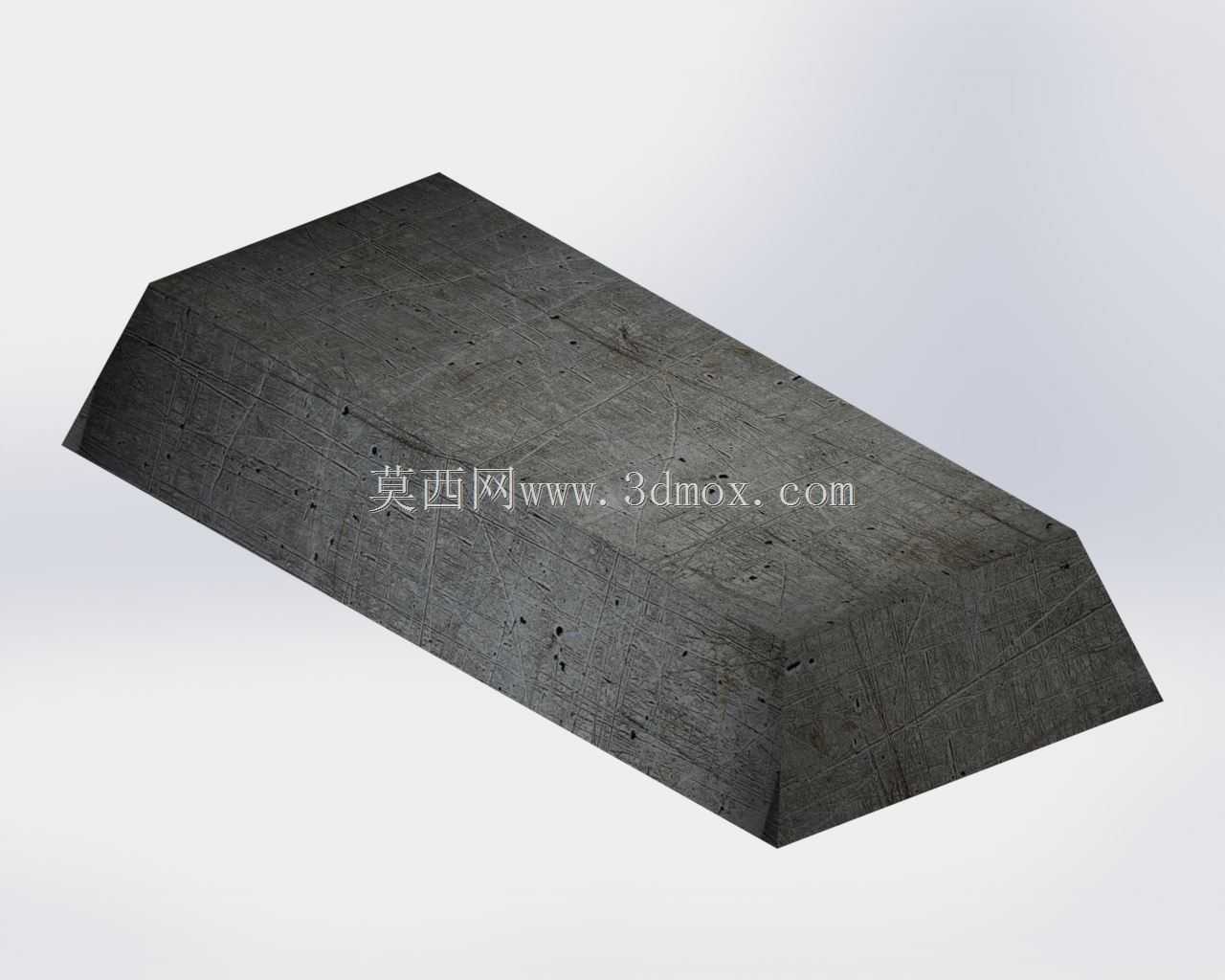

　　不需要额外添加拔模特征即可直接用于铸模的型腔设计；表面纹理的处理没有采用贴图敷衍，而是通过实体表面的微凹凸特征模拟铸铁冷却过程中形成的氧化皮、表面缩孔痕迹，能够直接用于渲染场景中的生产车间物料展示，不需要二次调整外观。外形尺寸方面，该铁锭的有效长度为400mm，上表面宽度为150mm，下表面宽度为172mm，高度为120mm，单块重量按照HT200灰铸铁的密度计算约为58kg，完全符合人工辅助转运、小型熔炼炉单次投料的重量要求，安装与存放边界上，堆叠存放时相邻铁锭的斜面可以互相贴合，单垛堆叠高度不超过6层时总高度约720mm，不会超过车间普通物料架的层间高度限制，转运时适配普通手动液压叉车的托盘尺寸，单托盘可摆放24块，总重量约1.

　　39吨，符合标准轻型托盘的载重范围。在生产线仿真场景中使用该模型时，可以直接将其作为铸造车间浇注工段的产出物、熔炼工段的投入物，匹配轨道浇注车、皮带输送机的载料边界，不需要额外调整尺寸比例；在铸模设计场景中，提取该铁锭的外轮廓后，按照铸造收缩率1.2%放大即可直接作为砂型型腔的加工参考，斜切端面的拔模角度已经符合工艺要求，不需要二次校核拔模斜度；在教学演示场景中，该模型的表面特征可以直观展示铸铁铸锭的外观缺陷特征，帮助学员区分合格铸锭与存在冷隔、缩孔缺陷的铸锭差异。建模过程中特意规避了常规机械零件的倒角、圆角等精加工特征，完全保留铸造成型坯料的原始棱角与表面不平整特征，因为实际生产中铁锭作为初级坯料，不会经过任何机加工处理，所有表面都是铸态原始表面，过度添加圆角、光滑表面反而会脱离生产实际，这也是很多同类建模作品容易忽略的细节——即初级冶金坯料不需要符合机加工零件的外观规范，粗糙、带有细微铸造痕迹才是其真实的结构状态。另外，斜切端面的设计还有一个实际作用，就是在电磁吸盘吊运铁锭时，斜面能够让电磁吸盘的磁力面与铁锭表面更好地贴合，减少吊运过程中铁锭滑落的安全隐患，相比直角端面的铸锭，这种斜切结构的铁锭在电磁吊作业时的吸附接触面积能够提升约8%，对于小重量铸锭的吊运安全性有明显提升。
