三相固态继电器安装基座结构设计

　　在工业电气控制回路的搭建过程中，固态继电器早已成为小信号控制大功率负载的核心切换元件，尤其是三相款型，广泛适配工业加热设备、电机软启动回路、自动化产线动力通断场景，相比传统电磁式继电器，它没有机械触点的拉弧磨损问题，开关响应速度快，工作过程无机械噪音，抗震动冲击的表现也更适配复杂工业现场环境。而这款配套的安装基座，是整个三相固态继电器可靠落地安装的核心承载结构，很多现场运维人员都遇到过继电器直接锁附在电控板上出现散热不畅、安装孔位对位偏差、长期受震动引脚脱焊的问题，这个基座的设计就是针对性解决这些现场痛点。

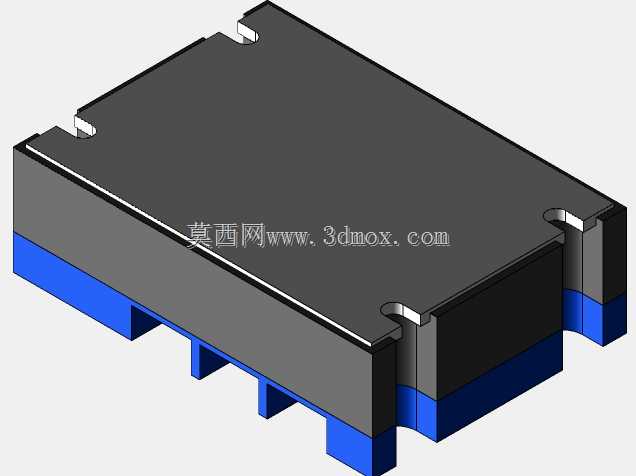

　　从结构设计逻辑来看，整个基座采用上下分层的承载思路，上部是完全贴合继电器主体轮廓的围合式限位槽，槽体边缘做了和继电器本体卡扣位完全匹配的凸台卡位，安装时不需要额外打胶或者复杂锁附，对准卡位按压到位就能实现继电器本体的初步固定，避免设备运行过程中受震动出现横向窜动。下部的蓝色支撑结构是整个基座的安装定位核心，每一个支撑脚的位置都对应标准DIN导轨安装的卡扣点位，同时预留了螺丝锁附的沉孔，既可以卡在标准电控柜导轨上实现快速装拆，也能在震动等级更高的设备上通过螺丝实现刚性固定，两种安装方式兼容的设计，能适配不同场景的安装需求，不用针对不同安装环境单独开发适配结构。

　　考虑到三相固态继电器工作过程中会产生持续的导通热损，基座和继电器本体接触的面没有做全封闭设计，而是在支撑脚之间预留了足够的空气流通间隙，既可以让继电器底部的热量通过间隙自然对流散出，也能给后期加装散热片预留足够的安装空间，不会因为基座结构遮挡导致热量堆积。整个基座的外形轮廓完全匹配对应功率段三相固态继电器的外形尺寸，边缘做了圆弧倒角处理，避免安装过程中锐边划伤操作人员的手，也不会刮伤相邻布置的线缆绝缘层。

　　在安装边界的设计上，所有支撑脚的高度统一，保证安装后继电器整体处于水平状态，不会出现倾斜导致的引脚受力不均问题，相邻卡位之间的间距严格匹配继电器本体的安装卡扣公差，既不会因为间隙过大导致固定松动，也不会因为公差过紧导致安装拆卸困难。基座的侧壁厚度经过受力校核，在继电器自身重量加上接线拉扯力的作用下，不会出现形变断裂，哪怕是在温差较大的工业现场，材料的热胀冷缩量也控制在安装公差允许范围内，不会出现低温脆裂或者高温软化的问题。

　　从实际选型适配的角度来说，这个基座的尺寸参数完全覆盖常用功率段三相固态继电器的安装需求，不需要对现有继电器本体做任何结构修改就能直接适配，在电控柜内部布线时，基座的安装高度刚好让继电器的接线端子处于方便接线操作的位置，不用过度弯折线缆就能完成接线，能有效减少接线处的应力集中，降低长期运行过程中线缆脱落的风险。很多现场改造项目中，旧款继电器直接安装在柜板上，后期维护拆卸需要拧掉多颗固定螺丝，还容易碰掉相邻的接线，采用这种带基座的安装结构后，维护时只需要按下卡扣就能把继电器本体从基座上取下，基座和接线部分保持不动，大幅缩短维护停机时间，也能避免拆线接线过程中出现的接线错误问题。

　　在结构细节处理上，基座和继电器接触的平面做了细微的防滑纹路处理，增大接触摩擦力，哪怕是在设备持续震动的工况下，继电器也不会出现移位。所有的安装孔位都做了导向倒角，不管是导轨安装还是螺丝锁附，都能快速对位，不需要反复调整位置。下部支撑脚的排布避开了继电器底部的散热区域，不会阻挡散热风道，当柜内有强制风冷气流时，气流可以顺利从基座间隙流过，带走继电器工作产生的热量，保证器件长期工作在允许的温度范围内，延长整体使用寿命。
