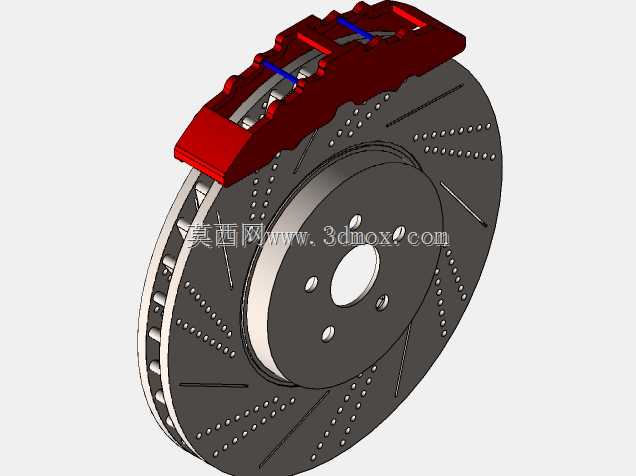

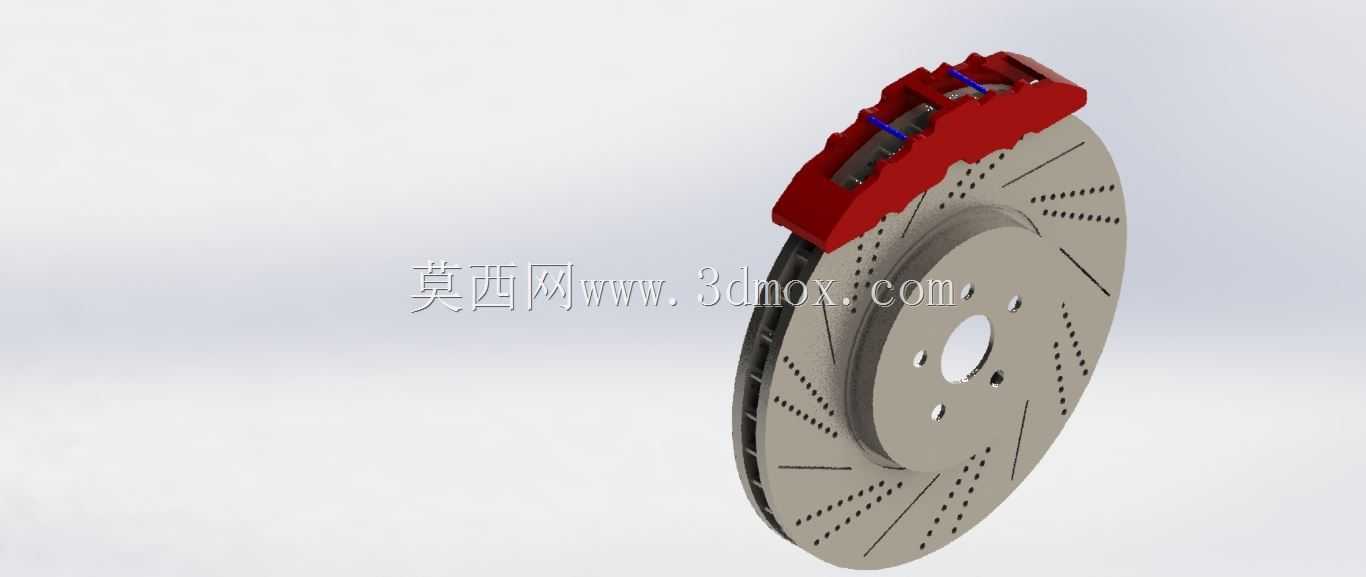

汽车通风划线打孔盘式制动卡钳总成

　　这套盘式制动结构目前广泛应用在乘用车辆、轻型商用车辆的前轮及部分高性能车型的四轮配置中，相比传统鼓式制动结构，其开放式的结构布局能让制动过程中产生的热量快速散逸，避免连续制动工况下出现热衰退现象，保障车辆在频繁制动、长下坡制动场景下的制动效能稳定性。从实际装车用途来看，该结构承担车辆行驶过程中的减速、驻车辅助、紧急制停的核心功能，通过卡钳内部的液压活塞推动两侧制动片夹紧制动盘，利用摩擦副之间的滑动摩擦力将车辆的动能转化为热能耗散，实现车速的可控降低。

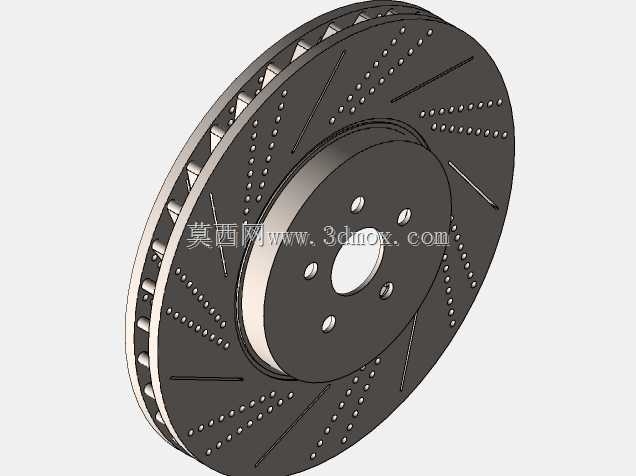

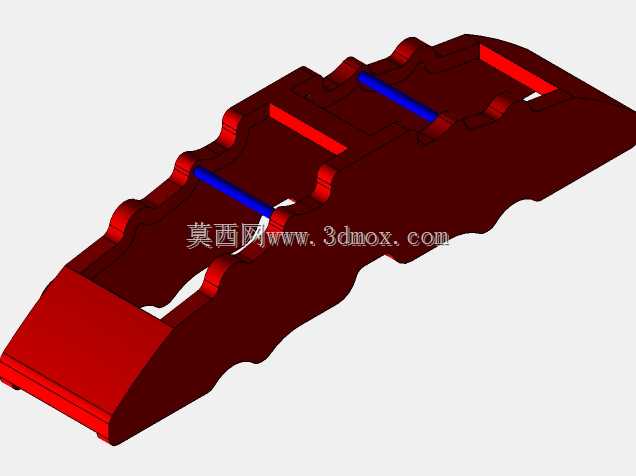

　　从功能特性上看，该制动盘采用通风腔体结构，两层摩擦盘面之间设置均匀分布的散热筋，车辆行驶时随车轮转动的制动盘会形成离心气流，将腔体内部的热空气快速甩出，降低摩擦面的工作温度；盘面同时设计了径向划线与点阵式打孔结构，划线可以在制动片贴合时刮除摩擦面产生的磨屑，避免磨屑在摩擦副之间堆积造成制动抖动，打孔结构一方面可以增加散热面积，另一方面可以在雨天行车时快速破除摩擦面的水膜，缩短湿滑路面的制动距离。卡钳采用浮动式卡钳结构设计，相比固定式对置活塞卡钳，其结构更紧凑，安装所需的轮辋内部空间更小，同时能自动补偿制动片磨损产生的间隙，减少日常维护调整的工作量，卡钳本体设置有制动片导向槽、活塞安装腔、放气螺钉接口与进油口，可直接匹配常规车型的制动液压管路接口。

　　设计过程中首先需要匹配整车的轴荷参数与最高车速，核算所需的最大制动力矩，以此确定制动盘的有效摩擦半径、活塞直径与制动片的摩擦面积，避免制动力不足或制动钳体过载。制动盘的安装面设置有四个均匀分布的螺栓孔，中心定位孔与轮毂轴头的配合公差选取H7/g6的间隙配合，保证安装后制动盘的端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动的问题；卡钳的安装支架需要匹配转向节的安装点位，两个安装导向销的轴线与制动盘端面的平行度公差控制在0.02mm以内，保证制动过程中卡钳可以顺畅浮动，不出现制动拖滞的问题。

　　安装边界方面，该制动盘的外径尺寸适配16-18英寸规格的轮辋，卡钳本体与轮辋内壁的最小安全间隙预留不小于3mm，避免车辆行驶过程中轮辋变形或卡钳热膨胀后出现运动干涉；制动盘的摩擦面厚度预留了12mm的磨损极限，当摩擦面磨损至极限厚度时需要及时更换，避免制动盘强度不足出现开裂风险。卡钳的进油口采用标准的M10×1制动管螺纹，可以直接匹配多数民用车型的制动硬管与软管接头，放气螺钉布置在卡钳腔体的最高位置，方便更换制动液时排出腔体内的空气，避免气阻造成制动踏板发软的问题。

　　在结构细节处理上，制动盘的散热筋采用径向直筋搭配局部导流结构的设计，相比单纯直筋结构，其散热效率提升约15%，同时能降低制动盘转动时产生的风噪；卡钳的活塞采用钢制活塞表面镀铬处理，降低活塞与缸筒之间的摩擦阻力，同时防止制动液长期浸泡造成活塞锈蚀卡滞；制动片的背板设置有减震消音片，能降低制动过程中摩擦副产生的高频振动噪音，提升驾乘舒适性。
