发那科Paintmate R-30iA机器人控制柜体

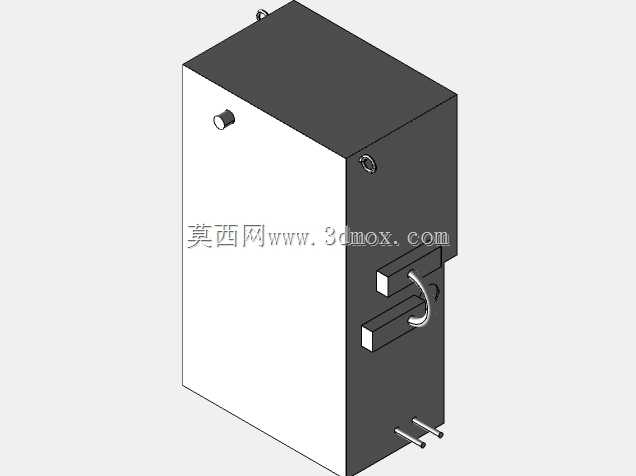

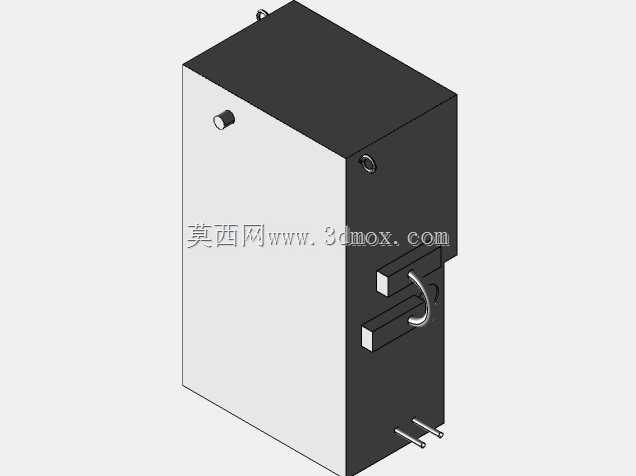

　　在汽车整车喷涂、零部件表面涂装、五金件静电喷粉这类连续作业的自动化产线里，机器人控制柜是整套喷涂系统的核心运算与驱动载体，这款适配Paintmate R-30iA机型的控制柜体，在结构设计上完全围绕喷涂车间的实际工况做了针对性考量。从现场安装的角度看，柜体采用长方体立式布局，整体外壳做了分色处理，正面预留了状态指示灯与操作旋钮的安装位，侧面布置了线缆快插接口，底部伸出的接线柱直接对应动力线、编码器反馈线、安全回路线缆的接驳需求，不需要额外在柜体上开孔走线，能大幅缩短现场安装的布线周期。

　　做结构设计的时候，首先要考虑的是喷涂车间的环境特性：车间内弥漫漆雾、定期会有溶剂类清洁介质飞溅，同时设备周边存在一定的振动源，所以柜体的拼接边都做了折边压合结构，接缝处预留密封胶条的安装槽，能达到IP54左右的防护等级，避免漆雾、水汽侵入柜体内部影响电路板与驱动模块的运行稳定性。柜体顶部预留的吊环安装位，是考虑到整柜重量接近四十公斤，产线安装时不需要人工抬举，直接用车间行吊就能完成吊装就位，顶部的吊环做了内嵌式设计，不会额外增加柜体的顶部高度，适配产线侧方安装时的顶部空间限制。

　　从功能分区的角度，柜体内部的空间预留完全匹配R-30iA系统的硬件排布：上层区域预留主控制器主板、通讯模块的安装导轨，中层是伺服驱动单元的安装位，每层之间预留了足够的走线间隙，驱动模块与柜体背板之间预留了散热风道的空间，不需要额外加装外置散热风机，依靠柜体金属外壳的被动散热就能满足长时间连续运行的散热需求，避免外置风机把车间内的漆雾吸入柜体内积尘。侧面的快插接口做了防呆设计，不同功能的线缆接口尺寸、卡扣位置都做了区分，现场接线时不会出现插错接口的问题，接口外侧预留了防水盖板的安装轴，设备维护拔插线缆后可以直接盖上盖板，避免闲置接口进灰。

　　柜体正面的操作旋钮做了内嵌式安装，旋钮外沿不突出柜体正面平面，避免产线人员走动、物料转运时误碰旋钮造成设备停机，状态指示灯采用高亮度低功耗的LED灯组安装位，即使在喷涂车间的照明环境下，操作人员在五米外就能清晰识别设备的运行、报警、待机状态。底部的接线柱做了分层排布，强电动力接线柱与弱电信号接线柱之间预留了绝缘隔板的安装槽，避免强电干扰影响信号传输的稳定性，接线柱伸出柜体底部的长度经过精确计算，搭配底部的走线槽安装时，线缆弯曲半径符合工业布线规范，不会出现线缆死折影响使用寿命的问题。

　　在安装边界上，这款柜体的底部预留了四个M10的膨胀螺栓安装孔，孔位间距符合通用工业电控柜的安装标准，既可以直接落地安装在车间地面的减震垫上，也可以搭配壁挂支架安装在喷涂工位的侧方立柱上，安装时柜体后侧距离墙面需要预留至少150mm的散热间隙，正面预留不小于800mm的开门操作空间，满足日常维护时开门检查模块、更换备件的操作需求。柜体的门板采用单侧铰链开合设计，铰链做了防腐镀层处理，能耐受喷涂车间内的腐蚀性气体侵蚀，长时间使用不会出现铰链锈蚀、门板卡滞的问题，门板内侧预留了图纸袋的安装位，可以存放设备的电气原理图、点位表等纸质资料，方便维护人员现场查阅。

　　从实际使用的场景来看，这款控制柜除了适配标准的喷涂机器人作业，还预留了外部轴扩展的接口安装位，如果产线需要搭配变位机、行走轴做扩展作业，不需要额外改动柜体结构，直接在预留位置加装扩展模块就能完成硬件升级，柜体内部的电源模块预留了20%的功率余量，完全满足扩展外部轴后的供电需求，不需要更换主电源模块。考虑到喷涂车间的安全规范，柜体上预留了安全回路的急停按钮安装位，接线直接接入柜体内部的安全继电器回路，按下急停时可以直接切断机器人的动力输出，满足工业设备的安全等级要求。
