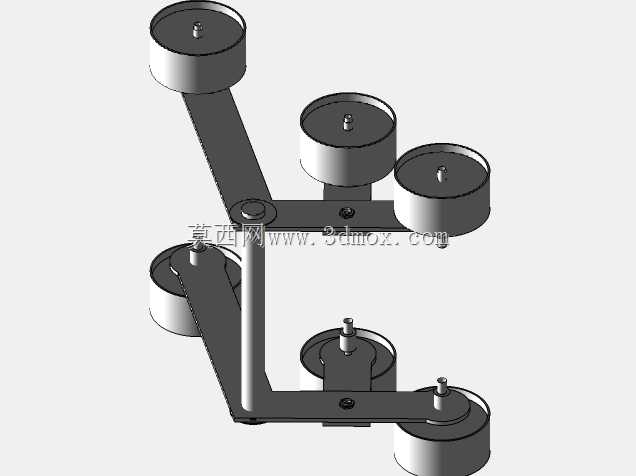

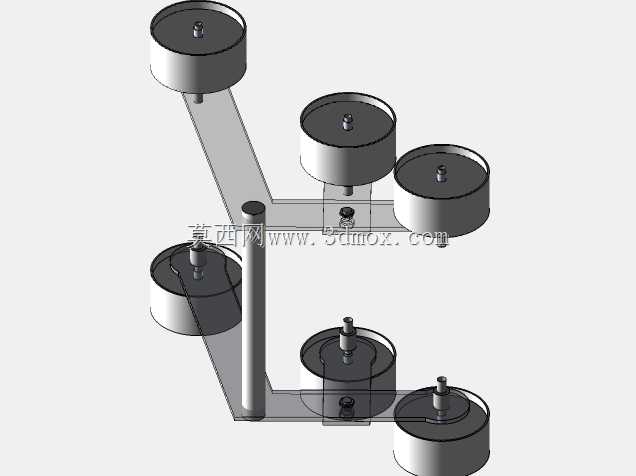

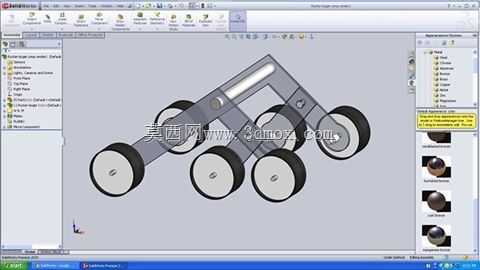

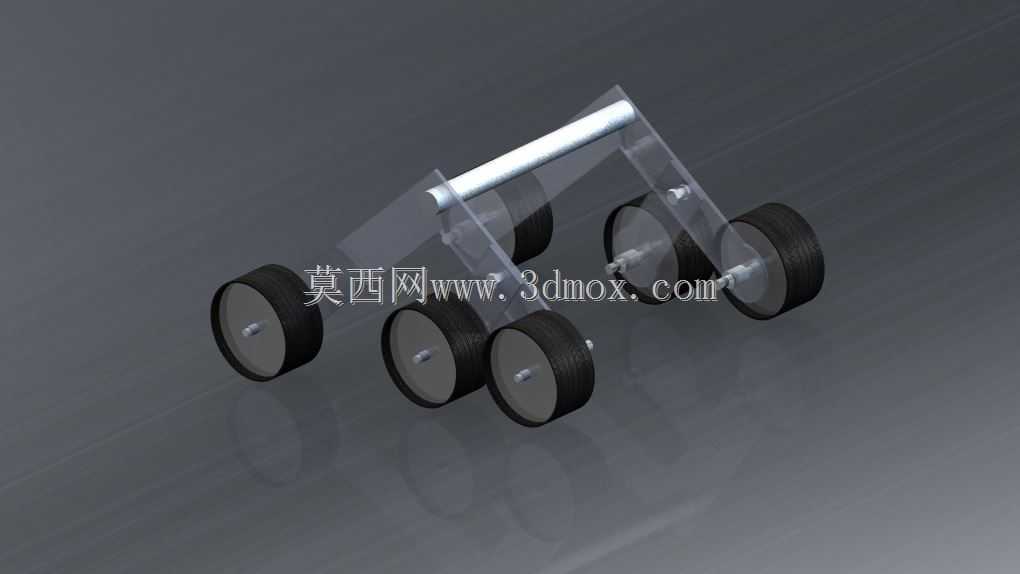

这套六轮行走机构的设计初衷,是为非结构化地形下的小型巡检、探测类移动载体提供可靠的行走解决方案,核心采用摇臂式转向架构型,完全脱离传统轮式设备依赖整体底盘承载的设计思路,将行走、转向、越障的功能集成在摇臂铰接结构上,适配无完整承载底盘的轻量化机械装置搭载需求。从实际应用场景来看,这类构型的行走机构可搭载在小型管道探测设备、厂区狭窄区域巡检机器人、野外浅层地形勘探装置上,相比常规四轮结构,六轮配合摇臂铰接的浮动特性,能在碎石路面、轻度起伏坡面、小尺寸障碍跨越场景下保持至少四个轮面与地面的有效接触,避免单轮悬空导致的动力流失或侧翻风险。整套机构的核心功能逻辑,是通过两组对称布置的摇臂构件作为承载基体,每个摇臂上铰接安装三个轮组,
摇臂与中心连接座之间采用铰接轴配合限位结构,允许单侧摇臂在一定角度范围内上下浮动,当单侧车轮遇到凸起障碍时,摇臂可绕铰接轴转动抬升对应轮位,其余轮组依旧保持接地状态,不会因为单轮抬升导致整个机构倾斜失稳。转向功能的实现没有采用传统的轮组偏转结构,而是通过摇臂整体的角度调整实现转向动作,减少了轮边转向驱动构件的布置,让整体结构更加紧凑,同时降低了轮组部位的故障点,在粉尘、潮湿的复杂工况下能减少卡滞概率。设计过程中首先确定的是轮组的排布间距,同侧三个轮的轮距按照等比例分配,保证摇臂浮动时每个轮的接地压力差值控制在合理范围内,避免单个轮组负载过大导致轮轴变形;摇臂的铰接点位置经过反复校核,设置在三个轮组的受力平衡点附近,
让浮动过程中摇臂的转动阻力最小,不需要额外的弹性元件就能实现自适应地形的浮动效果,进一步简化了整体结构。轮组采用轮毂与轮面分体式设计,轮毂通过轴承与轮轴连接,轮轴直接固定在摇臂的安装孔位上,安装时只需要将轮轴穿入摇臂对应孔位后加装轴向限位卡簧即可完成单轮装配,后期维护更换轮组时不需要拆解整个摇臂结构,拆装效率较高。整套机构的安装边界集中在中心连接座位置,中心连接座预留了统一的安装法兰接口,可直接对接上方搭载的功能模块,不需要额外设计转接构件,法兰接口的安装孔位采用通用的圆周均布设计,适配多数小型功能舱体的安装尺寸。外形尺寸方面,整套机构的横向宽度控制在小型移动设备的常规搭载范围内,纵向长度根据轮距排布做了优化,
保证转向时的内轮差处于较小区间,在狭窄通道内通行时不会出现轮组刮蹭侧壁的问题;摇臂的转动行程做了机械限位,最大抬升角度可覆盖常见的小尺寸障碍高度,避免摇臂转动角度过大导致机构整体重心偏移超出稳定范围。从结构受力角度来看,摇臂构件采用变截面设计,在铰接点和轮轴安装位做了局部加厚处理,其余区域做了轻量化挖槽,在保证结构强度满足承载要求的前提下,尽可能降低自身重量,减少行走过程中的动力损耗。轮组的直径选择兼顾了越障能力和整体高度,过大的轮径会抬升整体重心降低稳定性,过小的轮径则会导致越障能力不足,最终选定的轮径尺寸可顺利越过不超过轮半径高度的垂直障碍,满足多数非铺装路面的通行需求。整套机构没有集成驱动构件的安装位,可根据实际使用需求选择轮毂驱动或者摇臂轴集中驱动的方案,适配不同的动力配置要求,不管是采用电池供电的电动驱动方案,还是小型液压驱动方案,都能在现有结构基础上做适配,不需要大幅改动摇臂和轮组的基础结构。在实际工况测试的模拟中,这套机构在15度以内的坡面行走时,所有轮组都能保持有效接地,牵引力传递稳定,不会出现打滑空转的情况;在跨越直径不超过轮半径的管道类障碍时,单侧摇臂可自动抬升对应轮位,顺利通过障碍后自动回位,整个过程不需要额外的控制程序介入,纯机械结构就能实现自适应越障,降低了控制系统的复杂度。
