长行程机器人承载移动基座结构

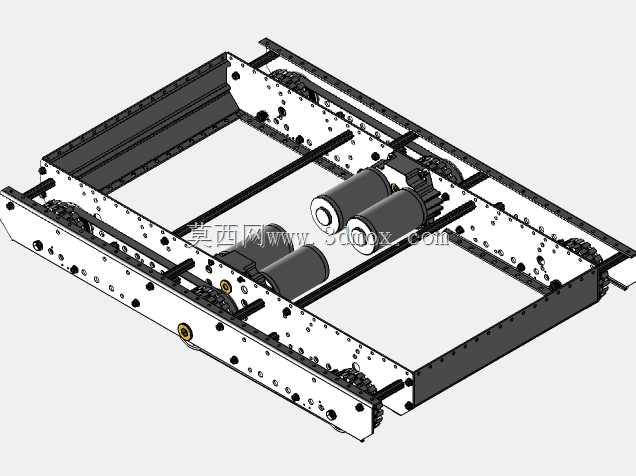

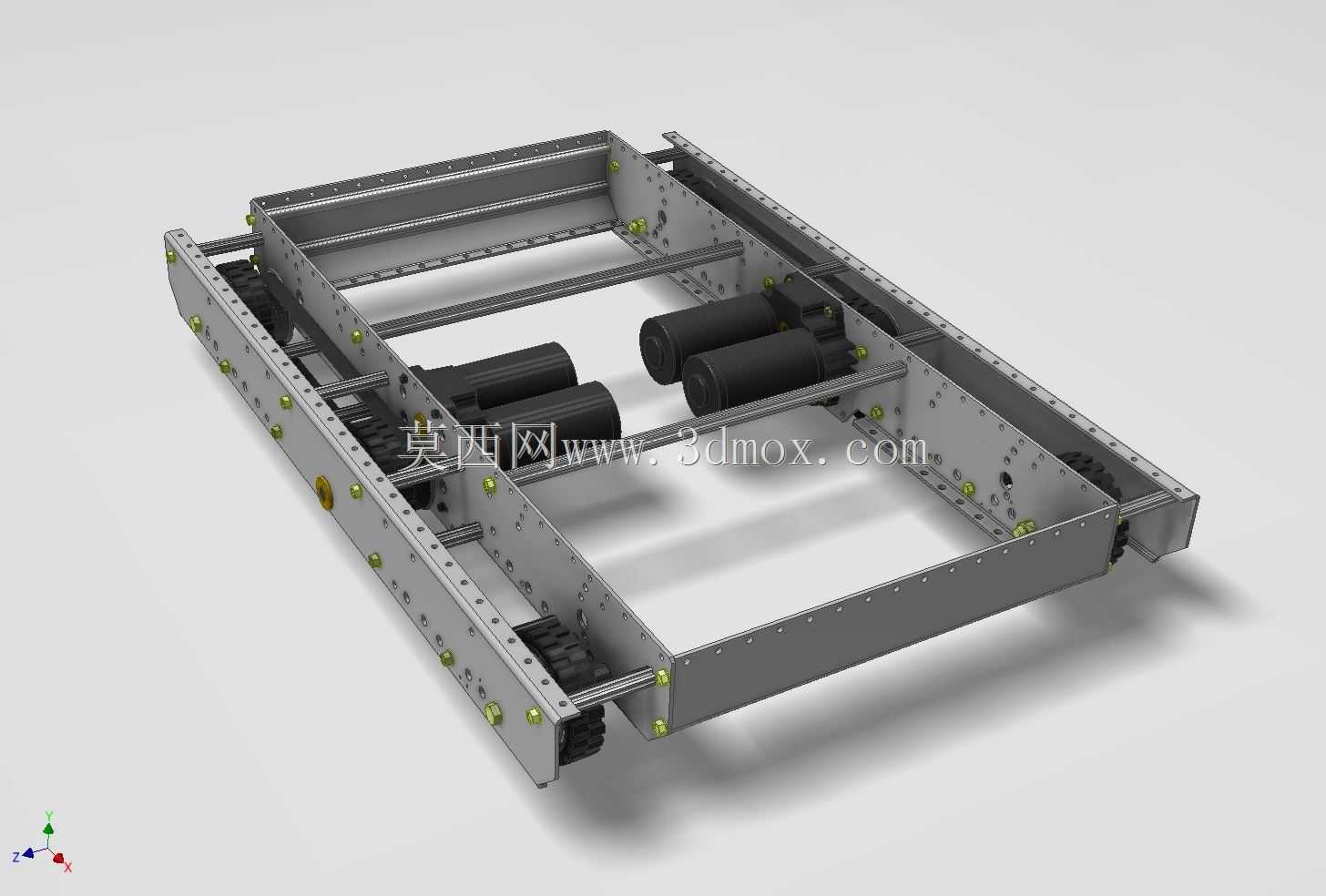

　　这款长行程机器人承载移动基座，主要面向竞赛类移动机器人、小型工业巡检机器人的底盘承载需求设计，整体采用对称式框架布局，两侧平行布置的长条形铝型材作为主承载梁，梁体上预制了等间距的安装孔位，可根据上层搭载的机械臂、传感器组、电池模块的不同安装尺寸灵活调整固定位置，适配多种上层功能组件的搭载需求。框架内部预留了充足的安装空间，可容纳四组驱动电机、传动齿轮组、走线槽以及配套的电控安装位，驱动单元采用双侧对称布置的双电机冗余驱动方案，每侧两根传动轴同步输出动力，通过齿轮与侧边齿条啮合实现长距离直线移动，传动间隙控制在0.1mm以内，可保证移动过程中的位置精度，避免启停阶段的窜动问题。基座的整体安装边界经过优化，

　　框架外侧的安装边与底部行走轮组的突出量控制在最小范围，可适配狭窄通道内的通行需求，两侧梁体的端面预留了对接接口，可根据实际行程需求拼接多段框架，拓展整体移动行程，无需重新设计整体结构。从设计思路来看，这款基座优先考虑了模块化拆装需求，所有连接部位均采用标准紧固件固定，无焊接结构，单个组件的重量控制在单人可搬运的范围内，方便现场组装与后期维护，驱动电机的安装位设计了可调腰型孔，可在装配阶段调整齿轮与齿条的啮合间隙，补偿加工与装配带来的误差，降低零件的加工精度要求，控制整体制造成本。框架的受力经过仿真校核，主承载梁采用加厚铝合金材质，在承受150kg上层载荷的情况下，中部最大挠度不超过0.2mm，可保证上层搭载的精密传感器、

　　作业执行器的运行稳定性，不会因为框架变形影响作业精度。底部的行走轮组采用包胶轴承轮，沿导轨面滚动时可吸收部分振动，同时轮组的安装座设计了偏心调节结构，可调整轮组与导轨的预紧力，避免长距离移动过程中出现卡滞、脱轨的问题。在实际应用场景中，这类基座可作为直线移动机器人的行走底盘，搭载机械臂完成狭长空间内的巡检、零部件搬运、设备检测等作业，也可用于教学实训场景，作为机器人移动机构的教学演示载体，帮助学习者理解齿轮齿条传动、对称式框架承载、模块化装配的设计逻辑。基座上的所有安装孔位均采用标准公制尺寸，可直接搭配市面上通用的紧固件、铝型材配件使用，无需定制特殊连接件，降低了后期改装与维护的配件成本。走线槽沿框架内侧布置，可将动力线、

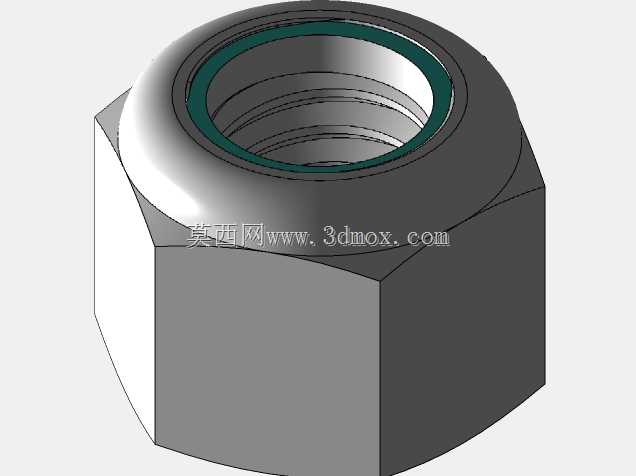

　　信号线规整收纳在槽内，避免移动过程中线缆与传动部件发生干涉，同时线槽预留了多个出线口，可根据上层组件的安装位置就近出线，减少线缆的冗余长度。整体结构没有多余的装饰性设计，所有结构特征均服务于承载、传动、安装的实际功能，外露的紧固件均采用内六角圆柱头螺钉，既保证了连接强度，也不会突出构件表面造成剐蹭风险。框架两端设计了缓冲安装位，可加装橡胶缓冲块或者行程开关，在移动到行程端点时起到硬限位与缓冲作用，避免超程运行造成结构损坏。
