铣床进给操作手轮刻度调节组件

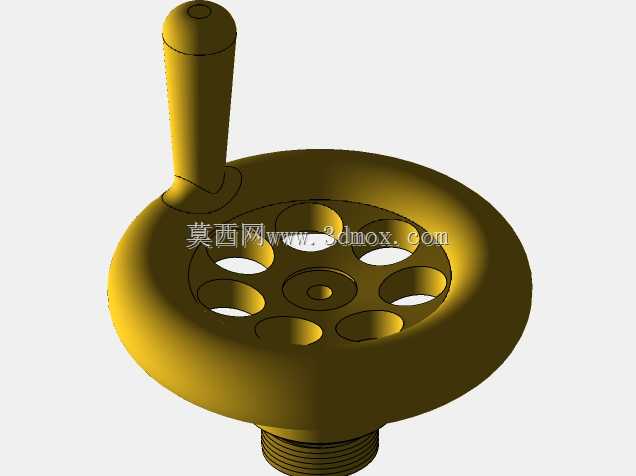

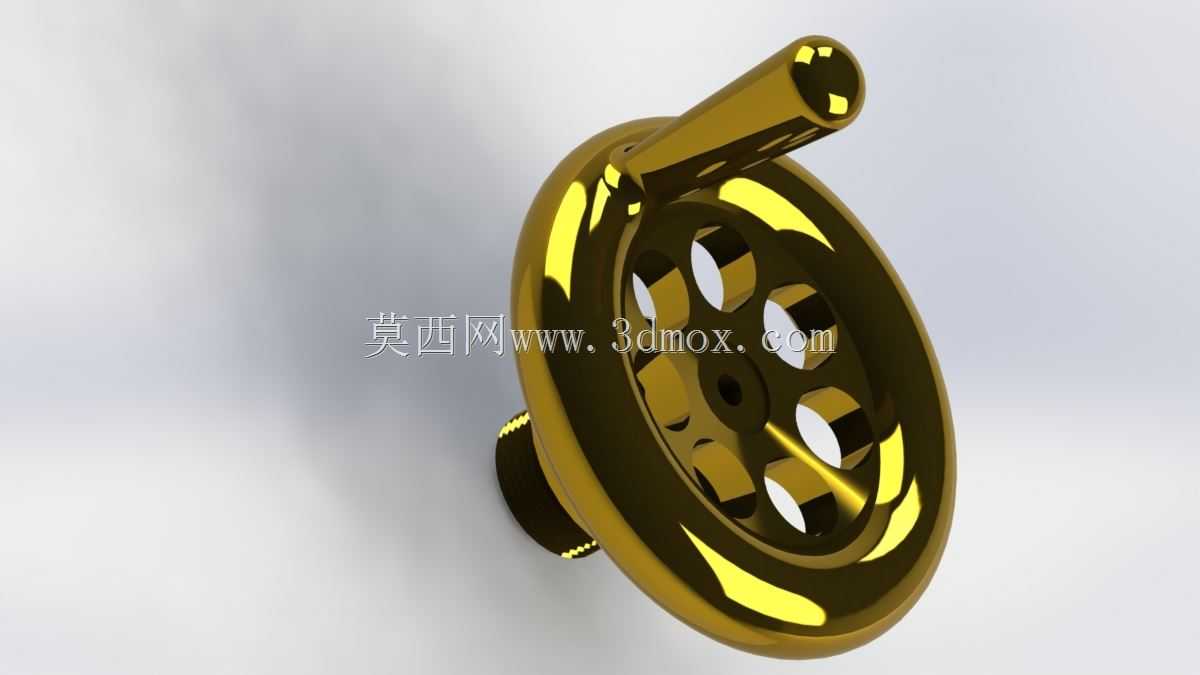

　　在普通立式铣床、卧式万能铣床的进给操作工位，这类带刻度的手轮组件是操作人员和设备传动链交互的核心接口，日常铣削加工中，工作台的纵向、横向、垂向微量进给，都需要通过转动这类手轮来实现精准的位移控制，刻度盘的存在就是为了把转动的角度量转化为操作人员可直接读取的直线进给量，避免每次进给都依赖量具反复测量，大幅提升单件小批量加工的操作效率。从结构设计逻辑来看，手轮轮体采用带镂空孔的圆盘结构，并非单纯为了减重，轮缘做了圆弧过渡的加厚处理，转动时手掌贴合轮缘施力不会硌手，周向均匀分布的镂空孔一方面减少了铸件的材料消耗，降低手轮整体转动惯量，频繁正反转操作时不会因为惯量过大导致刻度过冲，另一方面也方便操作人员在快速移动工作台时，

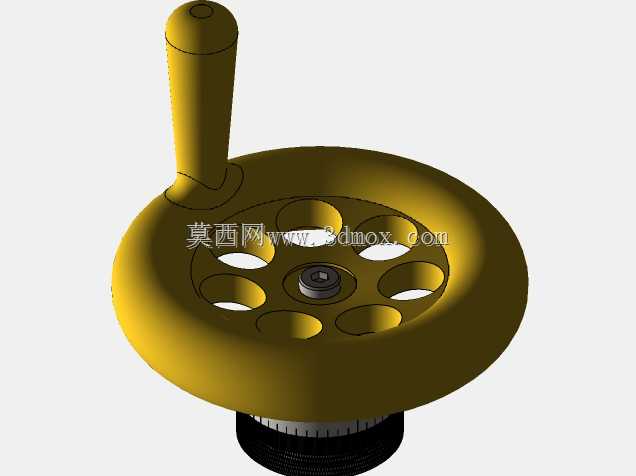

　　手指扣入镂空孔带动手轮快速转动，提升空行程移动的效率。侧边伸出的握持手柄采用带圆弧过渡的锥柱结构，和轮体衔接处做了圆滑的应力释放过渡，避免长期施力转动时衔接位置出现应力断裂，手柄顶端做了封闭的圆弧端头，没有尖锐棱角，长时间握持操作不会磨手，手柄自身可绕安装轴小幅转动，转动手轮时手柄和手掌之间是滚动摩擦，减少操作时的手部磨损。手轮中心的安装孔位做了同轴度的公差约束，和进给轴的配合段采用过渡配合，保证手轮转动时不会出现径向窜动，避免刻度读取出现偏差。下方集成的刻度盘部分，和手轮轮体保持同步转动，刻度盘的基准刻线和固定在床身上的指示标对齐，每一小格的刻度对应工作台0.01毫米的直线进给量，整圈转动对应固定的进给行程，

　　刻度盘和手轮之间设置了阻尼调节结构，当需要调整刻度零点位置时，可以稍微松开锁紧结构转动刻度盘对齐基准，锁紧后刻度盘和手轮保持相对固定，不会因为转动过程中的振动出现刻度偏移。从安装边界来看，这类手轮组件的安装轴径匹配常规铣床进给箱的输出轴尺寸，手轮外轮廓的回转半径不会超出操作工位的安全边界，转动时不会和床身的防护罩、操作手柄等周边部件发生干涉，手柄处于任意转动角度时，和周边部件的安全间隙都能满足操作要求，不会出现夹手的风险。实际加工场景中，做型腔铣削、台阶面铣削的最后精修工序时，操作人员通常会一只手扶住工作台的锁紧手柄，另一只手转动这个带刻度的手轮，根据刻度盘的转动格数控制进给深度，每次进刀0.02到0.05毫米，

　　保证加工尺寸控制在公差范围内，遇到需要分中的对刀操作时，也可以通过缓慢转动手轮，让铣刀刚好接触工件表面，再把刻度盘调整到零点位置，作为后续进给的基准。设计这类组件的时候，需要重点考虑操作的人机工程学，轮体的握持直径要匹配成年男性手掌的开合幅度，转动时的施力力矩不需要过大，即使是力量较小的操作人员也能轻松转动，同时手轮和轴的连接要设置可靠的防松结构，机床长期运行产生的振动不会让手轮出现轴向窜动甚至脱落的情况。刻度盘的刻线要做清晰的防锈处理，长期接触切削液、机油的工况下，刻线不会被腐蚀模糊，保证操作人员在不同的光线角度下都能清晰读取刻度数值。轮体的材质通常采用铸铁或者增强工程塑料，铸铁材质的手轮刚性好，长期使用不会出现变形，工程塑料材质的手轮重量更轻，转动时的手感更轻盈，适合频繁操作的进给工位。
