多楼层建筑卫生间综合管线排布设计

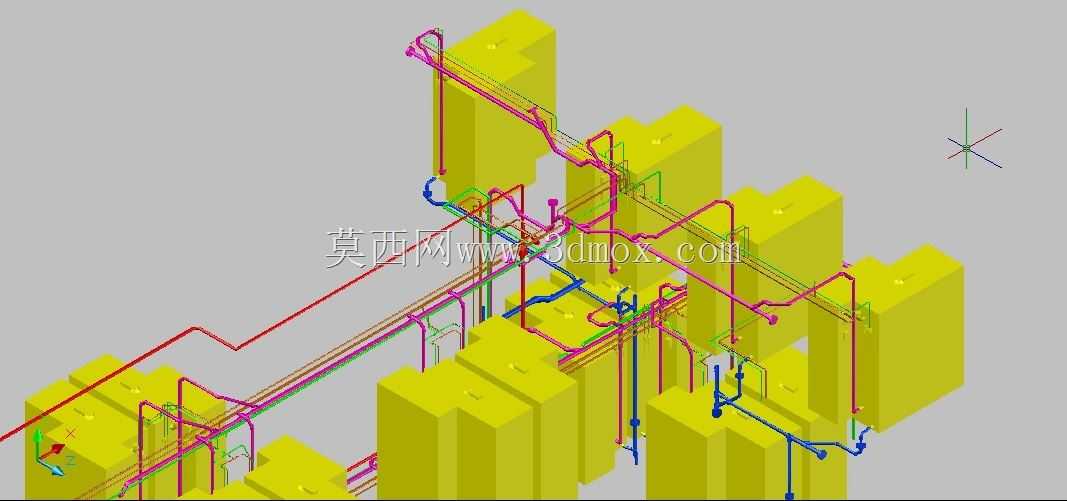

　　这套三维管线排布方案，核心针对多层民用建筑公共卫生间的管路集成设计，日常应用在写字楼、宿舍、商业综合体的公共卫浴区域，解决多隔间同时供水、排污、通气的管路冲突问题。从实际使用场景来看，这类管线需要同时覆盖蹲位冲水、洗手台供水、地漏排水、通气立管连通的功能，还要避开建筑结构梁、墙体预留洞的位置，避免后期施工时出现凿打结构的问题。设计过程中首先梳理了各功能管路的走向逻辑：冷水供水管路采用枝状排布，从主立管接出后沿吊顶内空间分送至各用水点位，管径随供水点位数量逐级缩径，最远端供水点的水压损失控制在规范允许范围内；排污管路采用斜三通连接各卫生器具的排水口，横管坡度严格遵循排水流速要求，避免管路淤积堵塞，通气管与排污立管顶端连通，

　　平衡管内气压防止水封破坏。从安装边界来看，所有管线的排布都预留了足够的检修空间，管道外壁与建筑墙体、结构梁的净距满足安装操作要求，不同类型管路之间的交叉位置采用上让下、细让粗、有压让无压的排布原则，冷水供水管设置在排水管上方，避免管道渗漏时污染供水。不同功能的管路采用差异化颜色区分，红色为冷水供水、蓝色为污水排放、洋红色为通气支路，方便施工人员现场快速识别管线类型，减少接错管路的施工失误。模型中同步匹配了卫生器具的安装定位，每个排水口、供水口的位置都对应卫生器具的预留接口尺寸，管路末端的接口高度、水平位置完全匹配蹲便器、洗手盆的安装要求，不需要现场二次切割调整管段长度。考虑到后期运维需求，所有管路的转弯处、

　　三通连接处都预留了检修操作空间，供水立管的阀门位置设置在便于操作的高度，不需要拆解周边装饰结构即可完成阀门启闭操作。排布过程中反复校验了管线之间的碰撞问题，既包括硬碰撞也包括软碰撞校验，确保管道保温层安装完成后也不会出现空间冲突，吊顶内的管线排布高度控制在吊顶完成面以上，不会出现管道外露影响装饰效果的问题。针对多楼层的管路贯通需求，立管的位置上下层完全对齐，减少管路转弯带来的阻力损失，同时也降低了管材的消耗量。横管的固定支架位置在模型中同步做了点位标注，支架间距符合不同管径的承重要求，避免管路运行过程中出现晃荡、接口渗漏的问题。
