船舶舵系用三耳式舵柄臂结构设计

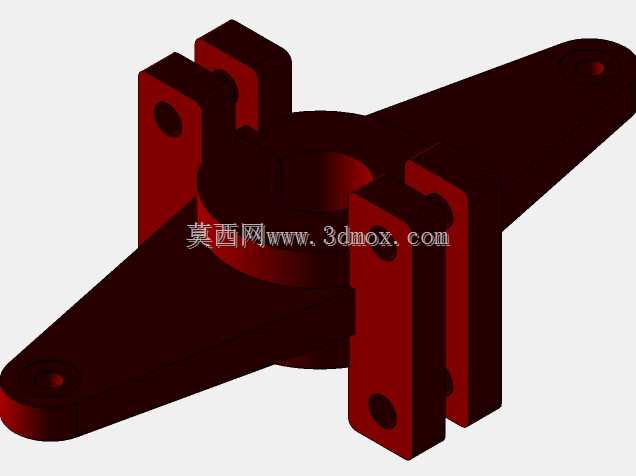

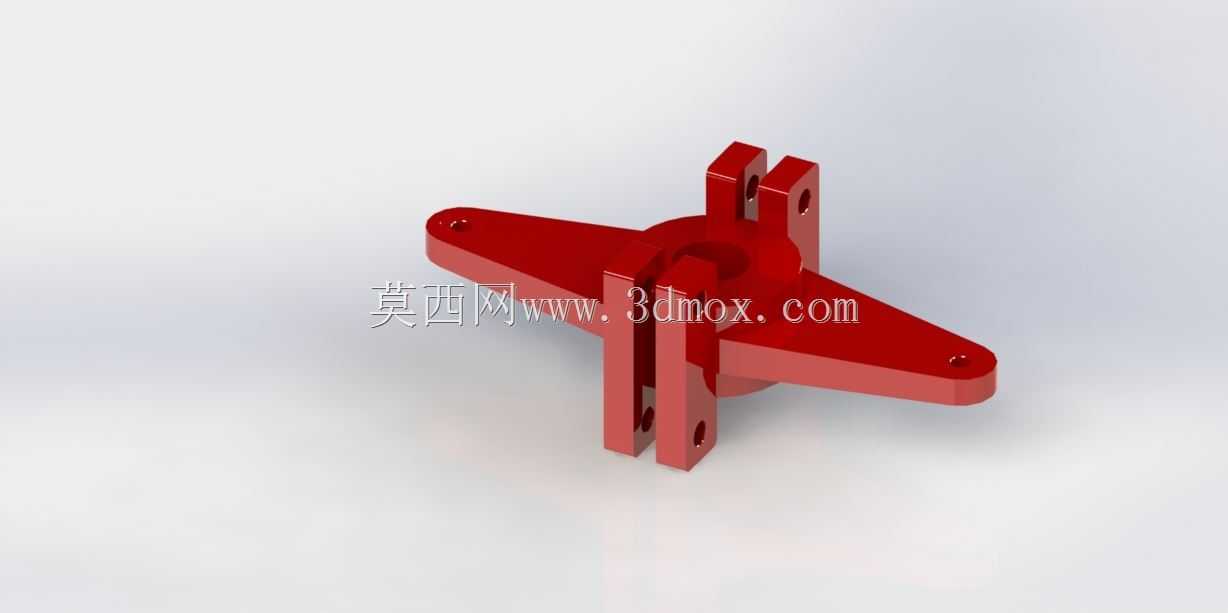

　　在船舶航行操纵系统中，舵柄臂是连接舵机输出端与舵杆的核心传力构件，其结构可靠性直接决定船舶转向操作的响应精度与航行安全，尤其是内河驳船、近海作业渔船这类吨位在数百吨级的中小型船舶，舵系载荷波动大，频繁的转向操作会让舵柄臂长期承受交变扭矩与冲击载荷，对结构的刚度、安装适配性都有极高要求。这款三耳式舵柄臂采用中心毂体加三向辐射支臂的结构布局，区别于传统双舵柄的对称结构，三个支臂呈120度夹角分布，其中两个平行带孔支臂用于连接舵机的推拉杆，第三个单支臂可作为应急操舵的连接点位，或是适配带辅助顶推的舵机结构，能有效分散舵机输出的推力，避免传统双柄结构在大角度转舵时出现的单侧应力集中问题。中心毂体采用带贯通开槽的夹紧式设计，

　　毂体内孔与舵杆采用过渡配合，装配时通过开槽两侧的螺栓锁紧，即可实现与舵杆的无键连接，相比传统键连接结构，这种夹紧式固定不会在舵杆表面产生键槽应力集中点，能大幅提升舵杆的疲劳寿命，同时装配时无需对舵杆进行键槽加工，降低现场安装的加工难度，也方便后期舵系检修时的拆卸作业。支臂端部的连接孔均采用铰制孔设计，孔位公差严格控制在H7级，与舵机推拉杆的连接销采用小间隙配合，能消除传动间隙，保证转舵动作的响应及时性，避免操舵时出现空程滞后的问题。从安装边界来看，中心毂体的内孔尺寸适配直径80-120mm的常规中小型船舶舵杆，支臂端部孔的中心距根据常用舵机行程做了匹配设计，安装时三个支臂的端面需与舵机推拉杆的铰接端面保持平行，平面度误差控制在0.

　　1mm以内，避免安装错位导致支臂承受附加弯曲载荷。设计过程中针对舵柄臂的受力特性做了针对性的结构优化，在毂体与支臂的连接位置做了大圆角过渡处理，圆角半径不小于支臂厚度的0.3倍，能有效降低应力集中系数，避免长期交变载荷下在过渡位置产生疲劳裂纹；支臂截面采用变厚度设计，靠近毂体的位置厚度更大，向端部逐渐收薄，在保证整体结构刚度满足最大转舵扭矩要求的前提下，尽可能降低构件自重，减少舵系的转动惯量，让转舵操作更轻便。材质选用船用铸钢ZG230-450，铸造后进行正火处理，消除铸造内应力，所有连接孔位置在粗加工后进行探伤检测，确保不存在气孔、夹渣等铸造缺陷，成品表面做防锈漆处理，适应船舱内高湿度的工作环境。实际应用中，

　　这类舵柄臂可适配摆缸式、拨叉式等多种形式的船用舵机，在船舶正常航行时，舵机输出的直线推力通过支臂传递到中心毂体，带动舵杆转动实现舵叶角度调整，当遇到突发水流冲击舵叶时，三耳结构的多向传力特性能快速将冲击载荷分散到两个舵机推拉杆上，避免单个连接点过载损坏；在应急操舵工况下，第三个支臂可直接连接手动操舵机构，无需额外加装转换接头，提升船舶操舵系统的冗余安全性。建模过程中严格遵循船用舵系构件的设计规范，所有安装孔位、配合尺寸都对应实际船用配件的通用规格，可直接用于同规格舵系的改型设计参考，也可作为铸钢件加工的生产图纸依据，结构细节处充分考虑了铸造工艺的可行性，所有壁厚保持均匀过渡，避免出现壁厚突变导致的铸造缩孔缺陷，支臂侧面预留了加工基准面，方便后期机加工时的装夹定位。
