不锈钢水泵用阶梯轴端螺纹泵轴结构设计

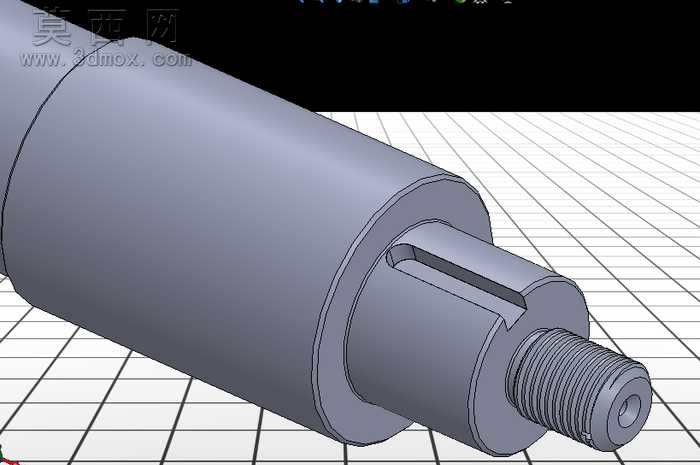

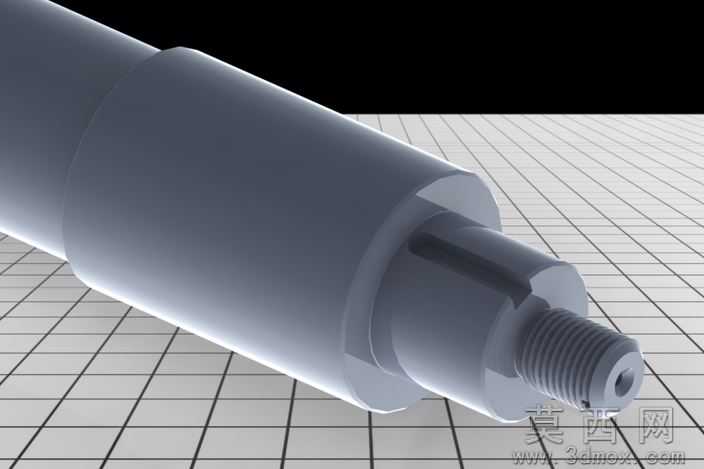

本作品为不锈钢水泵配套使用的泵轴三维建模作品，建模过程严格遵循水泵传动件的实际加工尺寸规范，先通过草图绘制确定各轴段的径向尺寸与轴向长度基准，依次完成不同直径轴段的回转体特征生成，精准还原阶梯轴的变径结构，各轴段过渡位置采用符合机械加工要求的圆角过渡处理，避免应力集中问题，提升轴件实际使用的疲劳强度。轴端的外螺纹结构采用螺旋扫描特征完成建模，螺纹牙型、螺距参数完全匹配水泵叶轮锁紧的装配需求，轴端中心的工艺孔也按照实际加工标准完成特征创建，还原轴件加工过程中的定位基准结构。渲染阶段采用金属哑光不锈钢材质，调整材质的粗糙度、反射参数模拟真实不锈钢轴件的金属质感，场景采用带网格基准面的工程展示环境，添加柔和的定向光源突出各轴段的轮廓结构与过渡细节，清晰展现轴件的外形特征。设计过程中充分考虑泵轴的实际装配需求，各轴段的直径尺寸分别对应水泵内部轴承安装位、水封安装位、叶轮安装位的配合公差要求，轴肩位置的定位高度严格按照配套零件的装配限位尺寸设计，确保模型可直接用于后续的虚拟装配验证、运动仿真分析，也可作为机械设计教学中轴类零件建模的参考案例，帮助学习者掌握回转类零件的建模思路、工艺结构的设计要点，理解传动轴件在水泵设备中的功能定位与结构设计逻辑。
