单坡带围护轻钢工棚钢架结构设计

　　这套轻钢结构工棚的设计，首先要匹配厂区临时仓储、小型加工作业点、户外设备遮护的实际使用场景，在做骨架排布的时候，优先考虑了现场无大型吊装设备的安装条件，所有主立柱、横梁的单根构件重量都控制在两人可协同搬运的范围内，不需要动用重型起重设备就能完成拼装。从结构受力逻辑来看，主立柱采用等截面H型钢，柱脚设计为带加劲肋的底板，通过膨胀螺栓与硬化混凝土地面固定，不需要做深埋独立基础，适配临时建筑快速搭建、后期可拆解移位的使用需求，柱距按照常规6米模数排布，既保证了内部无遮挡的作业空间，也不会因为柱距过大导致横梁截面冗余增加材料成本。屋面横梁采用变截面斜梁，单坡排水的坡度设置为5%，刚好匹配彩钢压型板的排水流速要求，不会出现屋面积水渗漏的问题，

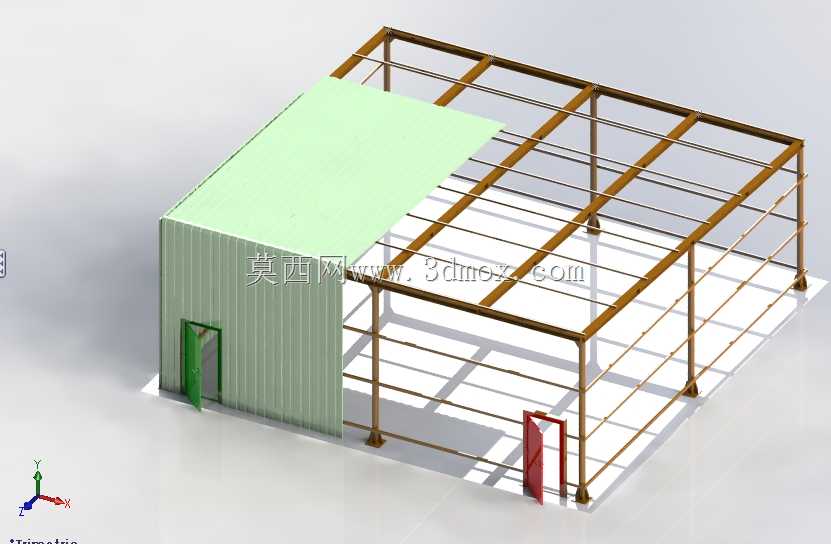

　　檩条采用C型冷弯薄壁型钢，间距按照1.2米布置，完全能承受常规地区的屋面雪载与八级风荷载，在横梁与立柱的连接节点上，采用端板螺栓连接，所有连接孔位都在工厂预制完成，现场不需要做焊接作业，只需要用扭矩扳手按照规定力矩锁紧螺栓即可，大幅降低现场安装的技术门槛。围护结构只在单侧设置彩钢压型板墙面，预留了两个不同宽度的门洞，较宽的门洞适配小型叉车、手推车的进出需求，较窄的门洞作为人员通行通道，门洞边框都做了C型钢包边加固，避免日常通行磕碰导致围护板变形。在做三维建模的时候，所有构件的干涉检查都做了全装配验证，比如斜梁与立柱连接端板的螺栓间距，预留了足够的扳手操作空间，不会出现现场螺栓无法锁紧的问题；檩条与斜梁的连接孔位，

　　对齐了冷弯型钢的受力中性轴，避免长期荷载作用下孔位出现应力撕裂。安装边界方面，这套结构要求地面硬化层厚度不小于150mm，混凝土强度等级不低于C20，整体搭建完成后的横向抗侧移量控制在总高度的1/400以内，满足临时建筑的结构安全要求。内部净空高度在檐口位置不低于3米，屋脊位置净空不低于4.2米，足够容纳常规的小型仓储货架、移动式作业平台的摆放，屋面的檩条上预留了后期加装照明管线、消防喷淋管线的固定孔位，不需要在后期使用时额外在钢结构上钻孔破坏构件强度。考虑到户外使用的防腐需求，所有钢构件表面都做了抛丸除锈后喷涂防锈底漆的处理，现场拼装完成后只需要对螺栓连接位置补刷面漆即可，整体结构的设计使用年限按照10年考虑，

　　维护得当的话可以多次拆解转运到不同场地重复使用，相比传统的焊接式临时工棚，材料复用率能达到90%以上。在细节设计上，立柱底部距离地面100mm的位置设置了混凝土挡水坎的安装定位线，避免雨季地面雨水倒灌到工棚内部，未做围护的三个侧面预留了可加装彩钢板或者卷帘门的连接孔位，后期如果需要做全封闭空间，不需要改动主骨架结构，直接采购配套的围护构件就能完成封闭改造，适配不同使用阶段的功能需求。
