家用冰箱压缩机湿砂铸造曲轴箱型模具

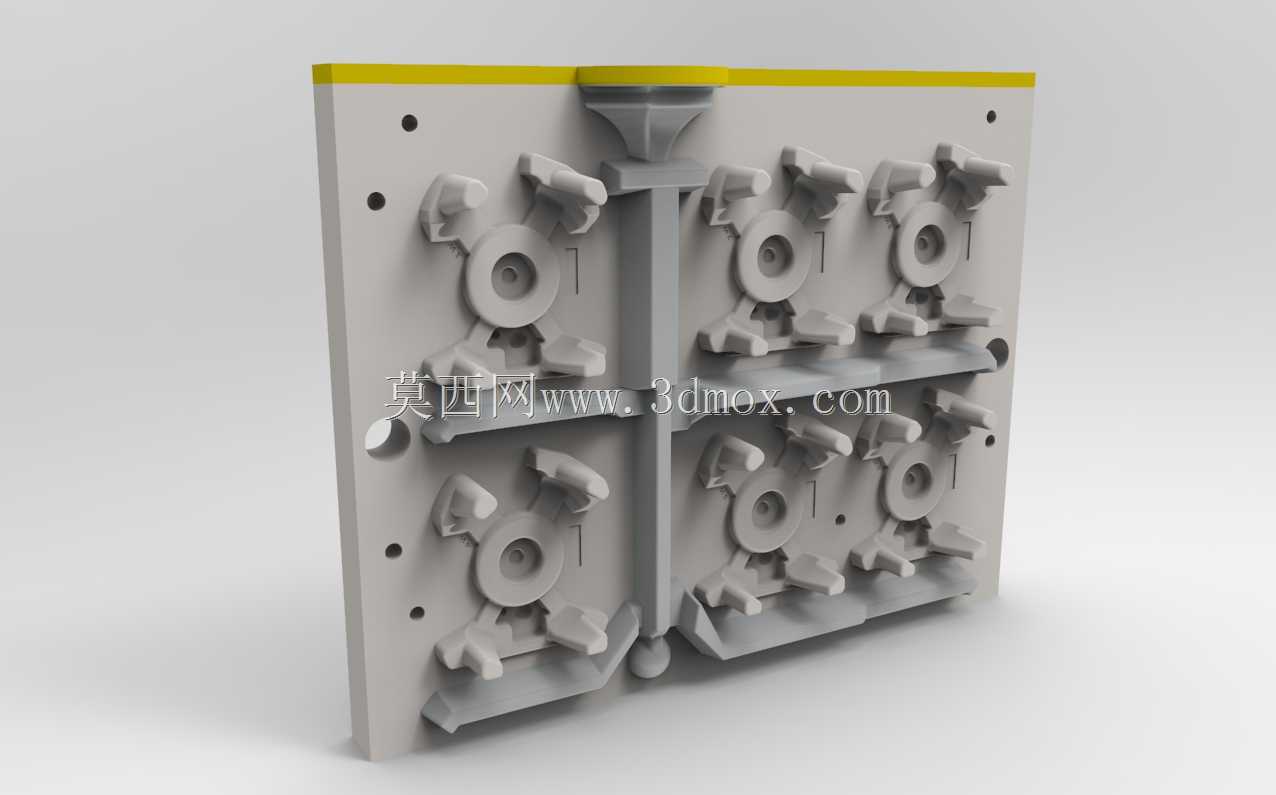

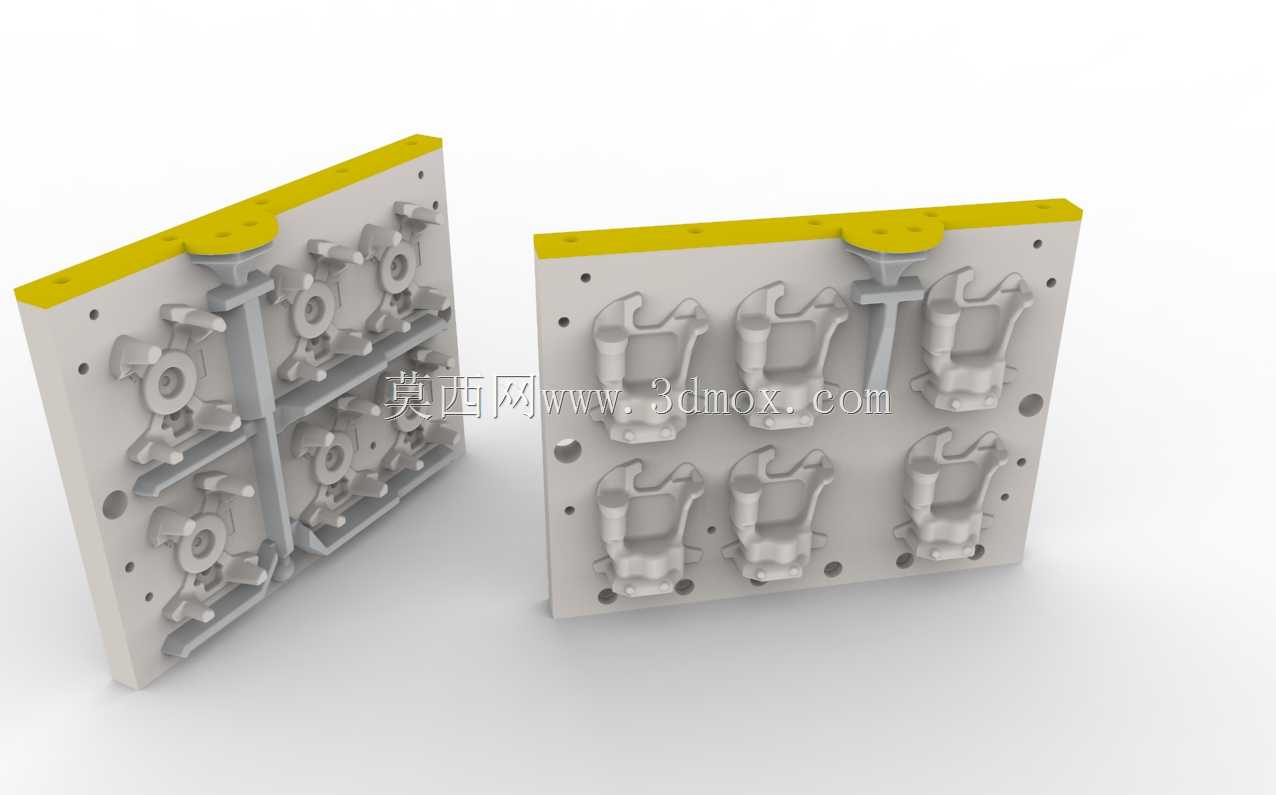

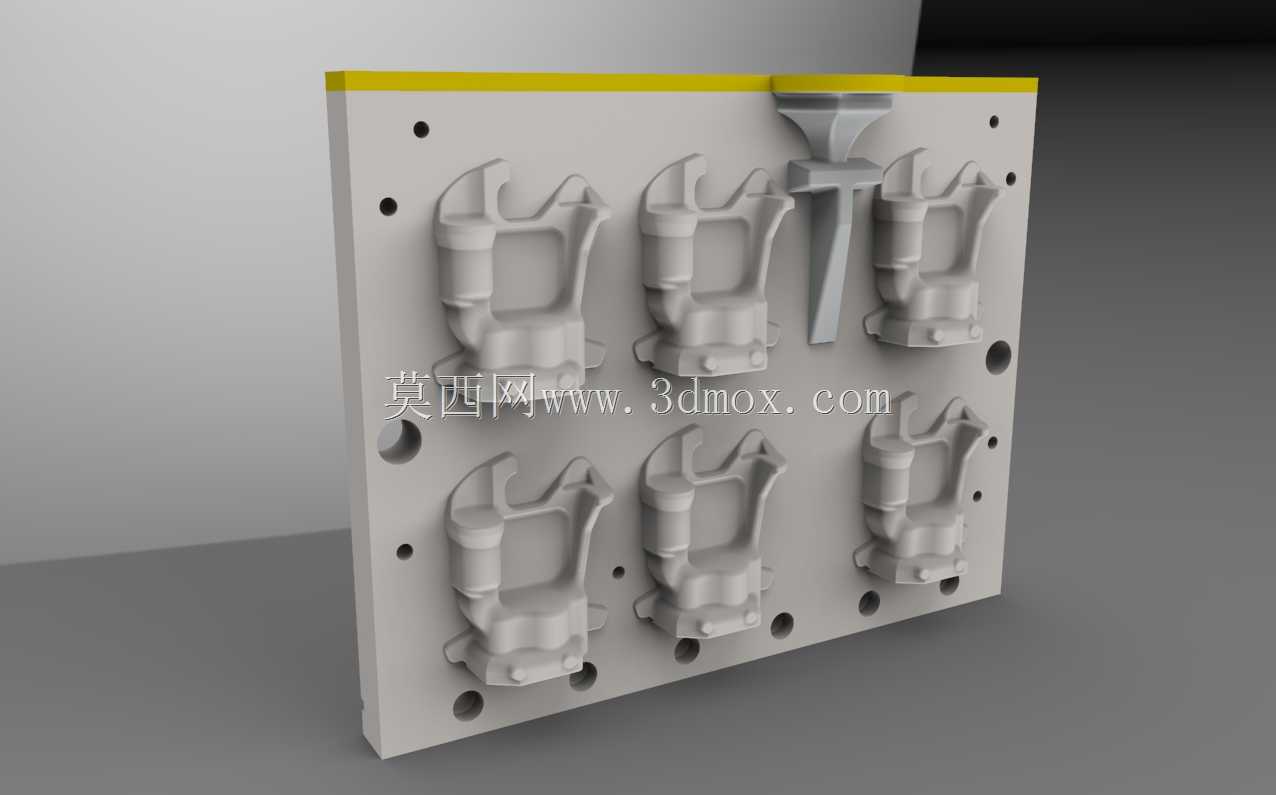

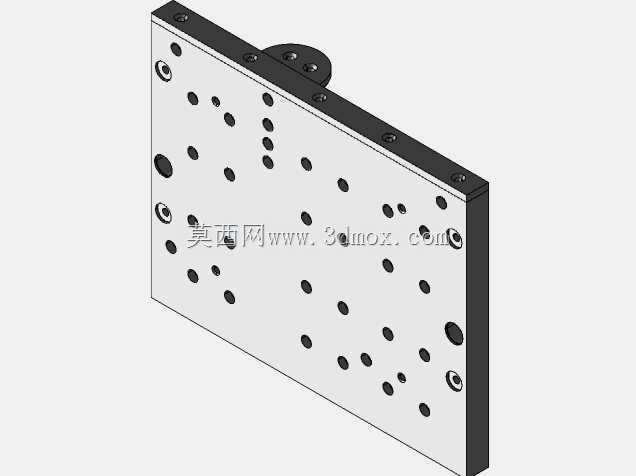

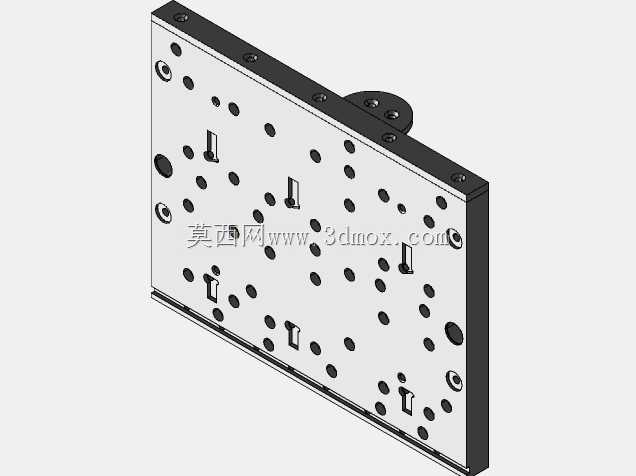

　　这套砂铸用曲轴箱型板，是面向家用冰箱压缩机核心壳体铸件量产开发的成型工装，直接对应湿砂造型工序的上下模成型工位，整套型板采用分体对合结构，上下模分别固定在造型机的工作台压头与震实台工位，作业时型板顶面的黄色定位边直接卡入砂箱内壁的定位止口，避免填砂震实过程中出现型板偏移，保证型腔尺寸一致性。从结构布局来看，单块型板上排布了六件曲轴箱的成型模腔，采用两列三行的对称排布方式，模腔之间预留了标准宽度的浇道与冒口安装位，相邻模腔的间距经过严格核算，既保证铁水充型时的流道顺畅，避免出现冷隔、浇不足的铸件缺陷，也能最大化利用单箱砂型的有效成型面积，提升单批次造型的产出效率。型板本体采用高强度铸铁加工而成，所有成型型腔的表面都做了抛光处理，

　　降低湿砂粘附的概率，减少起模时的砂型破损风险，每个模腔周边都设置了独立的排气塞安装孔，对应曲轴箱铸件的厚壁位置，避免浇注过程中气体无法排出形成气孔缺陷。这套工装的设计核心围绕冰箱压缩机曲轴箱的高精度成型需求展开，作为压缩机的核心承载壳体，曲轴箱需要容纳曲柄连杆机构、阀组组件，同时要承担制冷剂密封的功能，铸件的尺寸精度、内部致密性直接决定压缩机的运行噪音与使用寿命，因此型板的模腔尺寸严格匹配铸件的收缩率，针对湿砂铸造的型壁位移量预留了足够的加工余量，所有安装孔位的对应位置都设置了耐高温的芯头定位结构，保证砂芯安装时的同轴度误差控制在允许范围内。型板边缘的连接孔位完全适配主流的震压式造型机安装尺寸，

　　不需要额外做转接板改造就能直接上线使用，上下模的合模定位采用高精度的导柱导套结构，合模时的错位量控制在0.1mm以内，避免铸件出现错箱缺陷。在实际生产场景中，这套型板适配常规的湿型砂配比，型砂紧实率控制在45%左右就能获得表面质量稳定的砂型，起模斜度按照不同模腔位置的深度做了差异化设置，深度较深的曲轴箱轴承腔位置斜度适当放大，浅腔位置斜度收窄，在保证起模顺畅的前提下尽可能减少后续机加工的余量，降低铸件的综合加工成本。模腔上的所有凸台、凹槽结构都做了圆角过渡，避免应力集中导致的砂型掉块，浇注系统采用阶梯式进浇设计，铁水从模腔侧面的多层进浇口进入型腔，减少铁水对砂型的直接冲刷，同时保证型腔内部的铁水温度均匀，减少铸件的收缩变形。
