机加工虎钳配套平行垫高夹持装置

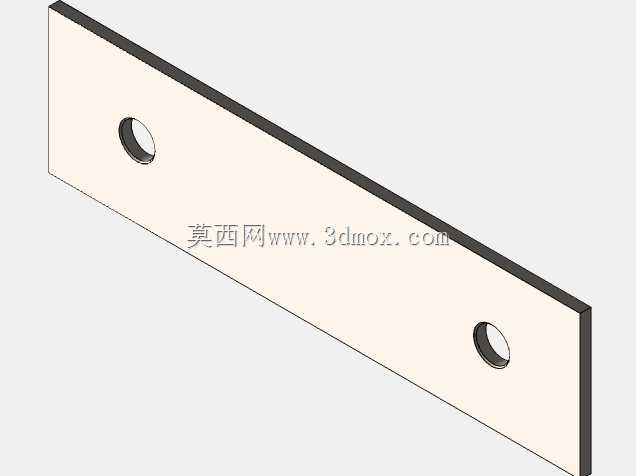

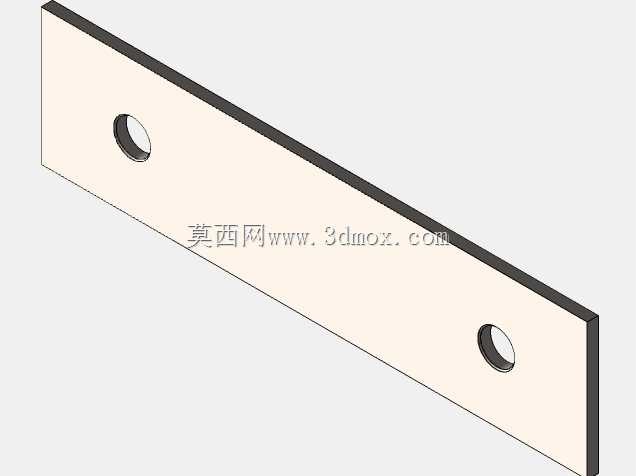

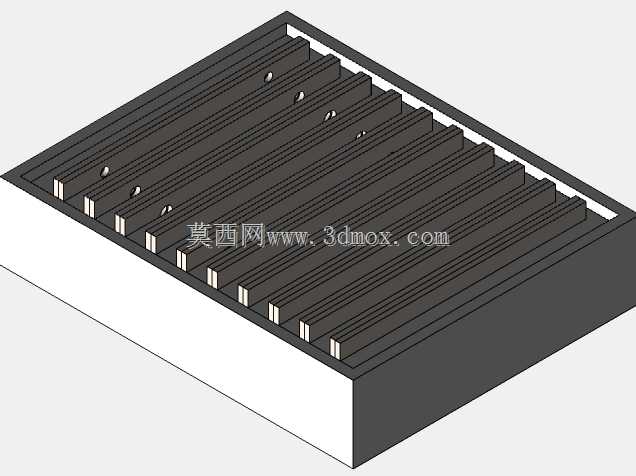

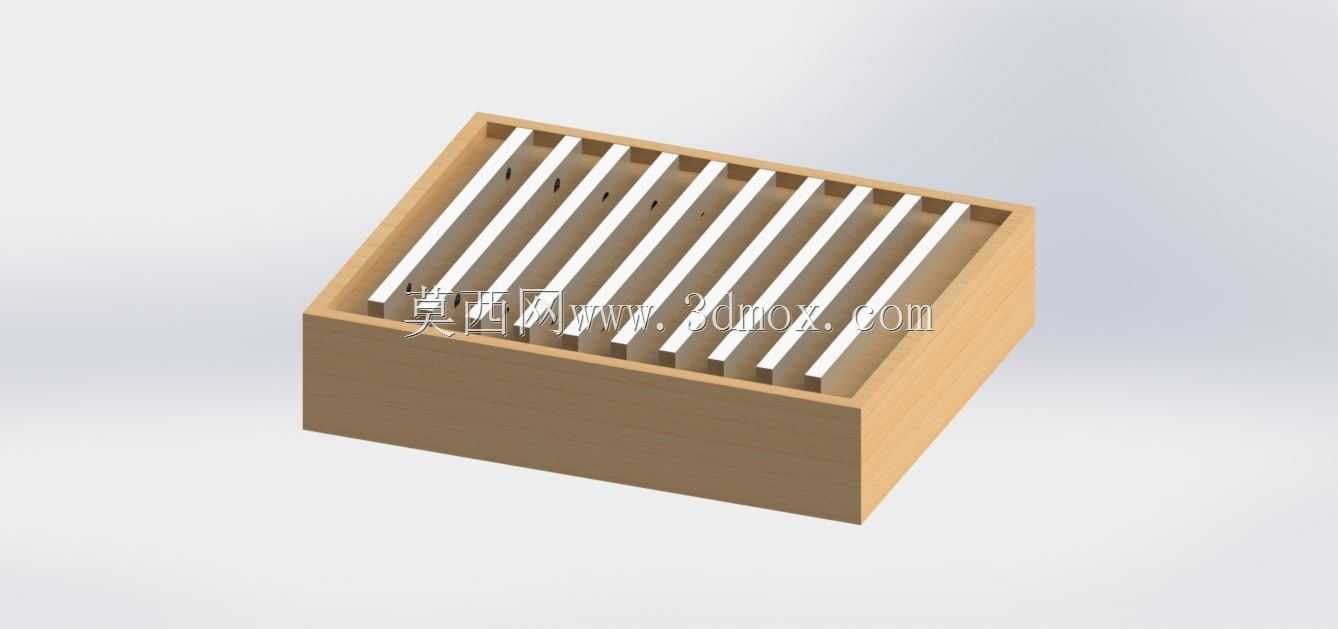

　　在常规铣削、磨削、数控加工中心的装夹作业里，虎钳作为通用夹持部件的使用频率极高，但遇到毛坯料高度超出钳口有效夹持范围、或是需要将工件垫高至刀具最佳切削行程区间的工况时，直接夹持往往会出现工件倾斜、夹持力不足、加工面与基准面平行度超差的问题，这套平行装置就是专门针对这类场景设计的虎钳配套辅具。整套装置采用基座加平行隔条的组合式结构，外层基座为带单侧开口的框型结构，内腔加工有等间距的平行定位槽，每根平行隔条可嵌入对应槽位形成连续的平行支撑面，相邻隔条之间的间隙可避让加工过程中产生的切屑，避免切屑堆积在支撑面与工件底面之间造成装夹高度偏差，这一点在精加工工序中尤为关键——很多现场加工出现的平行度超差问题，

　　根源就是切屑垫在工件下方没有及时清理，而带间隙的隔条结构能让高压切削液直接将切屑从间隙中冲出，无需每次装夹都反复清理支撑面。从设计逻辑上看，这套装置没有采用传统单片式平行垫铁的零散结构，而是将多组不同高度的平行支撑整合为一体式组件，基座的框型结构本身具备足够的刚性，隔条与定位槽采用小间隙配合，既保证隔条安装后上平面的平面度与平行度公差控制在0.02mm以内，又能根据实际加工需求更换不同厚度的隔条，适配不同的垫高高度需求，相比零散的单片垫铁，一体式结构不会出现垫铁错位、滑落的问题，装夹时只需将装置整体放入虎钳钳口内，再将工件放置在隔条上平面即可完成定位，大幅缩短装夹找正的时间。在安装边界上，

　　整套装置的外形尺寸适配常规6寸机用虎钳的钳口开度范围，基座的底面与侧面均经过精磨处理，放入虎钳后可直接贴紧钳口固定面与虎钳导轨面，无需额外找正即可保证支撑面与虎钳导轨的平行度；隔条的上平面同样经过精磨，表面粗糙度达到Ra1.6以下，能与工件底面实现充分贴合，避免装夹时工件出现微变形。实际使用中，这套装置可覆盖绝大多数板类、条类零件的垫高装夹需求，比如加工长条形铝型材的侧面槽口时，将工件垫高至钳口上方，可避免刀具加工到钳口本体，同时保证整条工件的支撑高度一致，加工全程不会出现让刀变形；在加工小型块状零件的上下平行面时，一次装夹即可完成上平面加工，翻面后直接以加工好的面贴合隔条支撑面，无需重新打表找正平行度，能有效提升批量加工的效率。

　　不同于定制化的专用工装，这套平行装置的通用性极强，不需要针对特定零件做结构修改，只要是采用虎钳装夹的机加工场景，遇到需要垫高、保证平行度的工况都能使用，而且整体结构没有易损的活动部件，基座与隔条均采用合金工具钢材质经淬火处理，硬度达到HRC55以上，长期使用不会出现压痕、变形的问题，维护成本极低。在建模过程中，所有配合面的公差都按照机加工工装的常规精度要求设定，定位槽与隔条的配合公差选用H7/h6，保证装配后无明显旷量，隔条的上平面与基座底面的平行度公差按照IT5级精度设定，完全满足精加工工序的装夹精度要求，基座的壁厚经过刚性校核，在虎钳最大夹持力下不会出现形变，保证支撑精度的稳定性。
