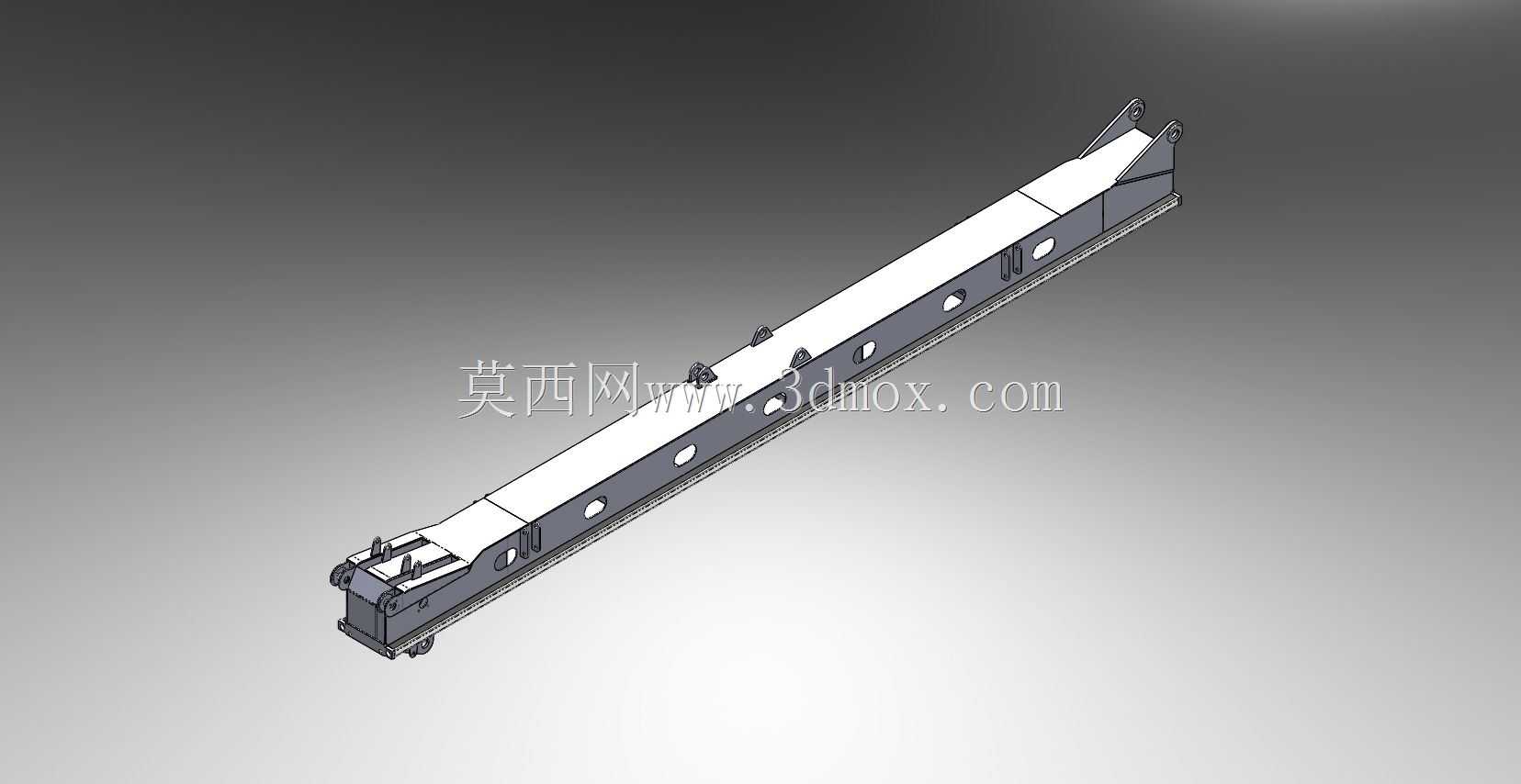

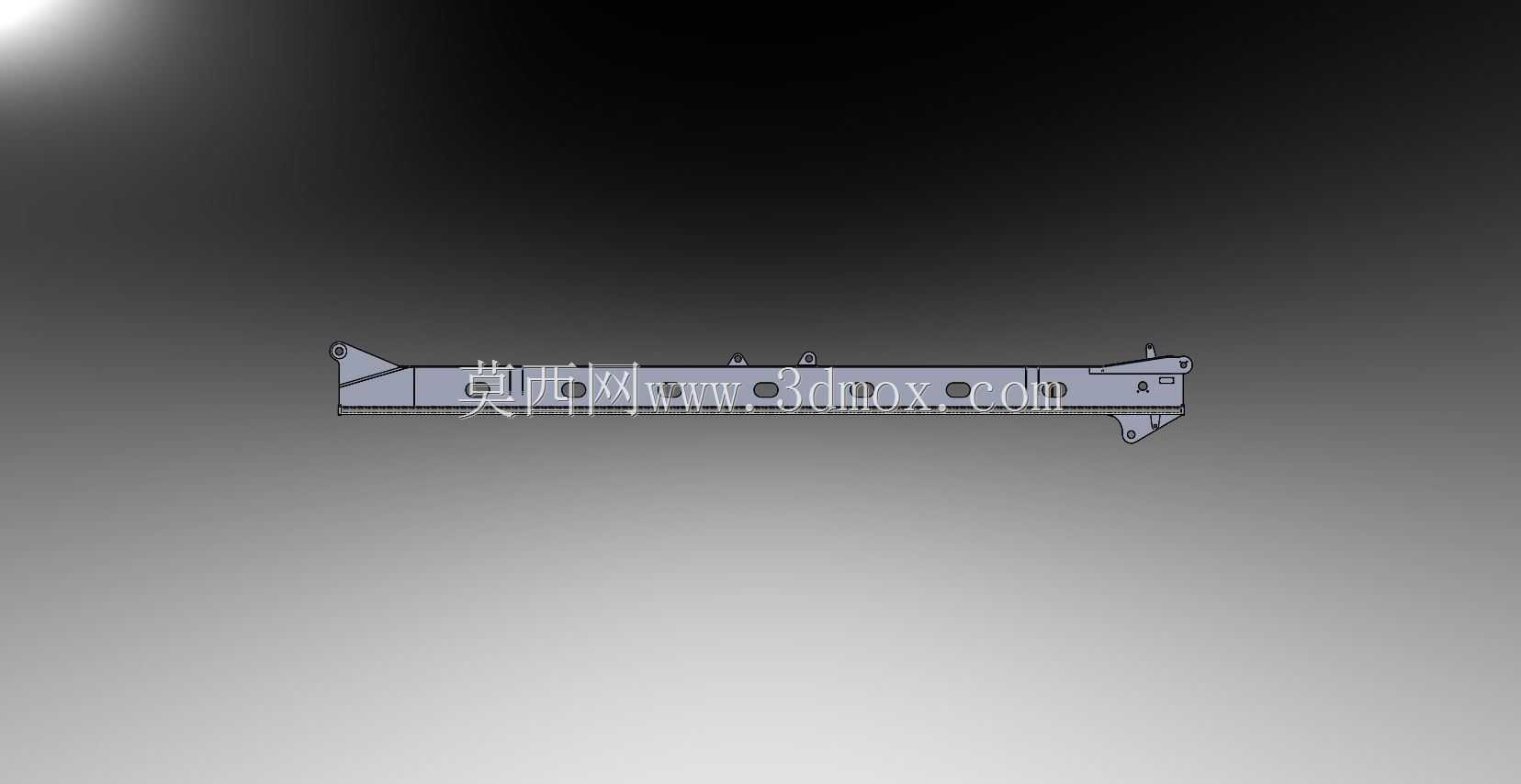

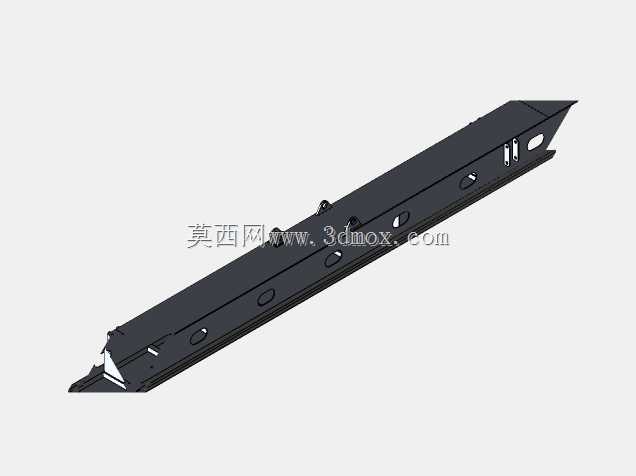

矿用钻机伸缩式给进长梁结构

　　在矿山井下探放水、地质勘探钻孔、地表岩土取样钻探这类作业场景里，钻机的给进机构是直接决定钻孔成孔精度、钻进效率的核心承载部件，本次呈现的长梁结构，正是全液压动力头钻机上承担动力头导向、给进力传递、钻具导向支撑的核心构件。从实际工况适配角度出发，这类长梁的设计首先要解决的是井下狭窄巷道的运输转场问题，因此整体采用分段式箱型焊接结构，单段长度控制在巷道运输允许的边界尺寸内，现场组装后可满足不同深度钻孔的给进行程需求，避免了整体式长梁无法下井、转场困难的痛点。

　　从功能特性来看，该长梁作为动力头的滑行轨道，上翼面加工有连续的高精度导向面，表面经过淬火处理提升耐磨性能，可承受动力头往复给进、起拔过程中的交变载荷，同时梁体内部预留了液压油缸、夹持器液压管路的走线空间，外部布置有可调式侧导向压板，可根据动力头滑架的磨损情况实时调整导向间隙，避免长期使用后出现的晃动、卡滞问题，保证钻具进给的直线度，减少钻孔偏斜的概率。梁体的两端分别设计有铰接连接座，前端可连接钻机的夹持器、孔口装置，后端可与钻机的调角机构、支撑立柱连接，铰接孔内均镶嵌有耐磨铜套，可承受大扭矩钻进过程中的径向载荷，减少铰接部位的磨损量，延长部件的整体使用寿命。

　　设计思路上，该结构优先采用等强度箱型截面设计，通过有限元分析对梁体的受力薄弱点进行补强，在保证整体抗弯、抗扭强度的前提下，尽可能在腹板位置开设减重工艺孔，降低部件的整体重量，方便现场人工搬运与安装。梁体上预留的多组安装孔位，可适配不同型号的动力头滑架、夹持器组件，具备一定的通用互换性，能够在同系列不同钻进能力的钻机上通用，减少备件储备的品类与成本。安装边界方面，该长梁组装后的总长度适配1500-2000米额定钻进深度的钻机规格，安装时需保证导向面的直线度误差控制在每米0.1毫米以内，两端铰接座的同轴度误差不大于0.2毫米，与调角机构连接后可实现0-90度范围内的倾角调整，满足水平探水孔、垂直爆破孔、倾斜注浆孔等不同角度钻孔的施工需求。

　　在实际作业过程中，该长梁还要承受钻进过程中的钻具振动载荷，因此梁体的焊接均采用坡口熔透焊工艺，焊后进行整体去应力退火处理，消除焊接残余应力，避免长期受振后出现焊缝开裂、结构变形的问题。梁体下部设计有可调节的支撑顶紧装置，在大角度钻孔施工时可将梁体与巷道岩壁、地面顶紧，进一步提升整机的稳定性，减少钻进过程中的整机晃动，提升成孔质量。同时梁体侧面预留有钻杆导向架的安装位置，在施工深孔时可加装中间导向支撑，避免长钻杆在高速回转过程中出现甩动、弯曲的问题，保障钻进过程的安全性与稳定性。
