小型三合一手动钣金卷折剪加工装置

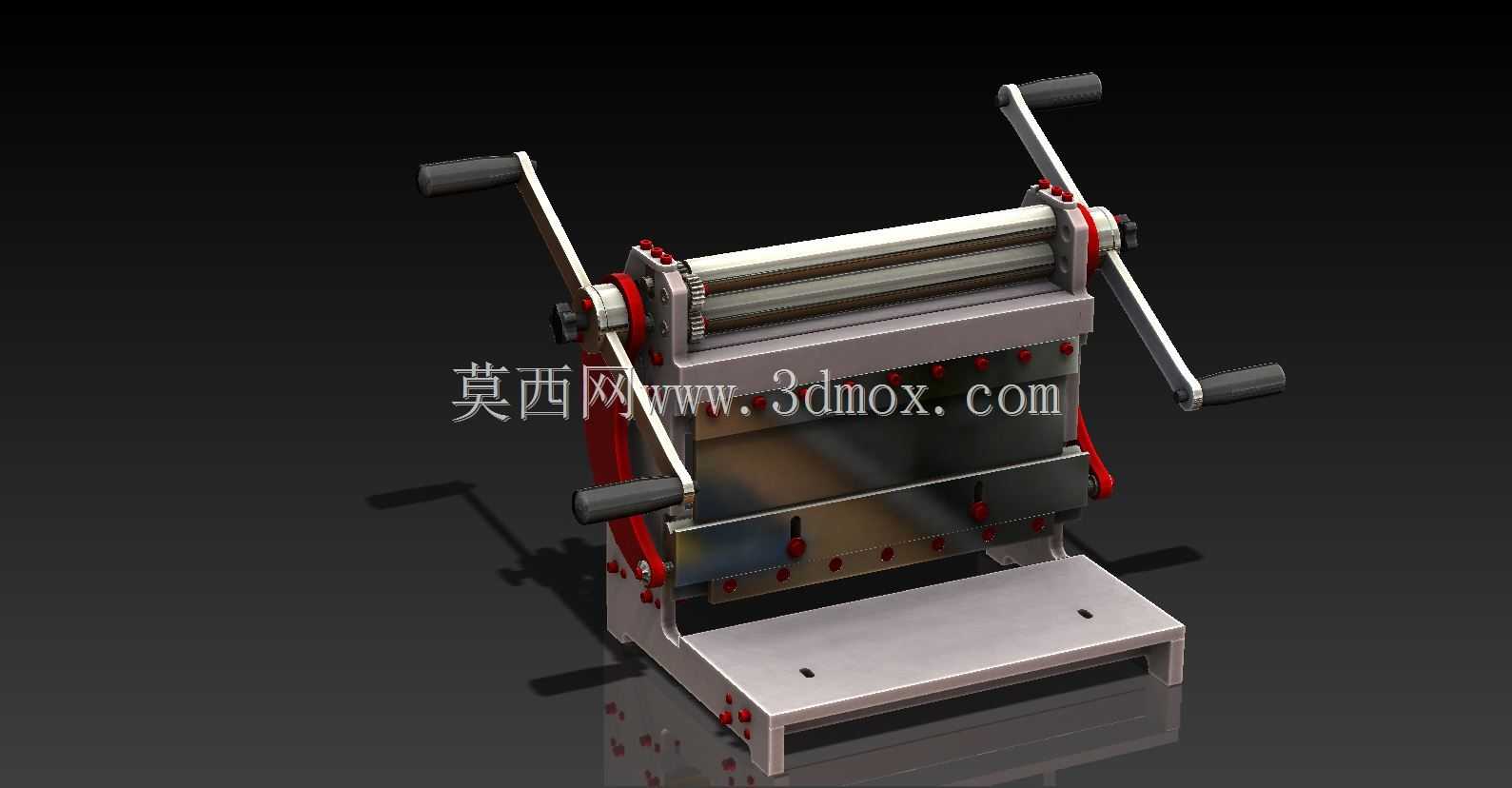

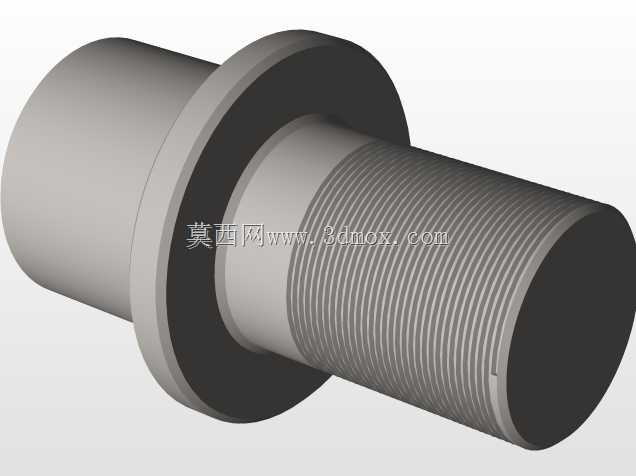

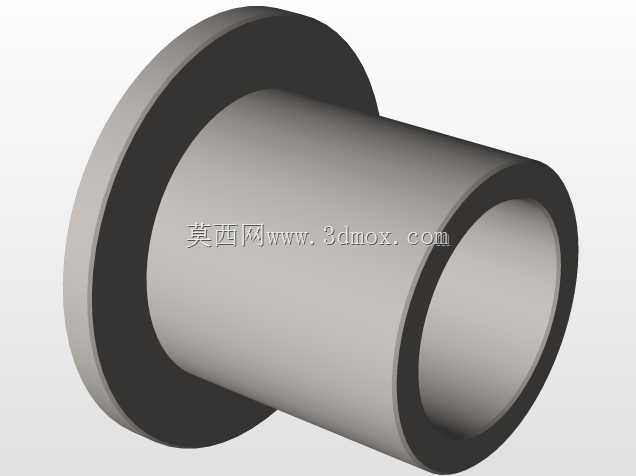

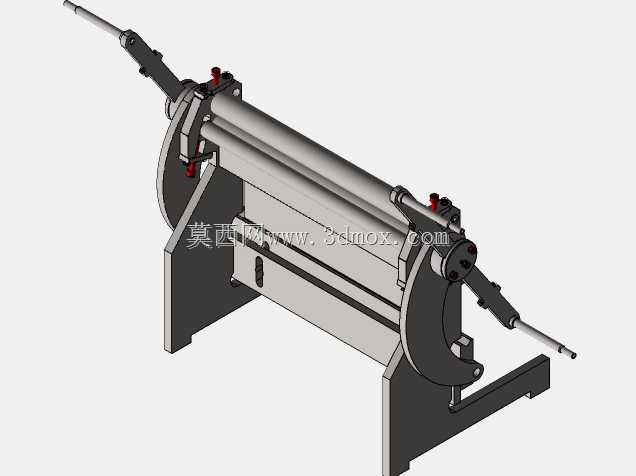

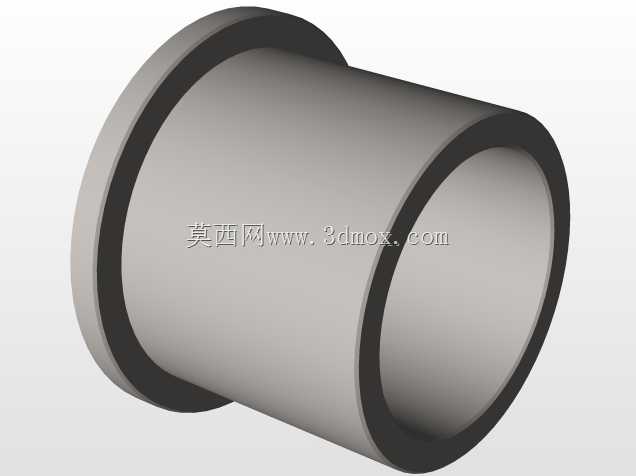

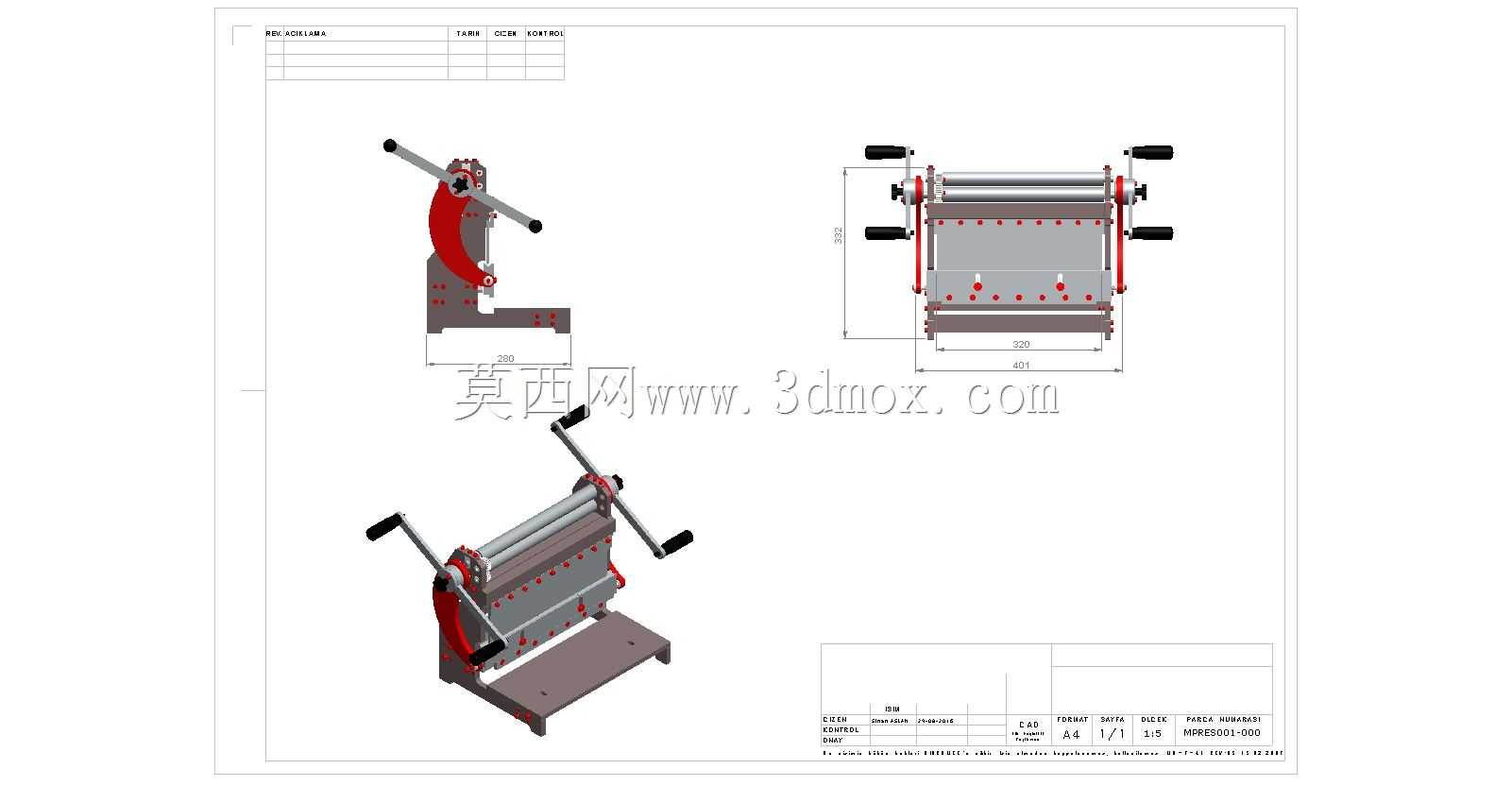

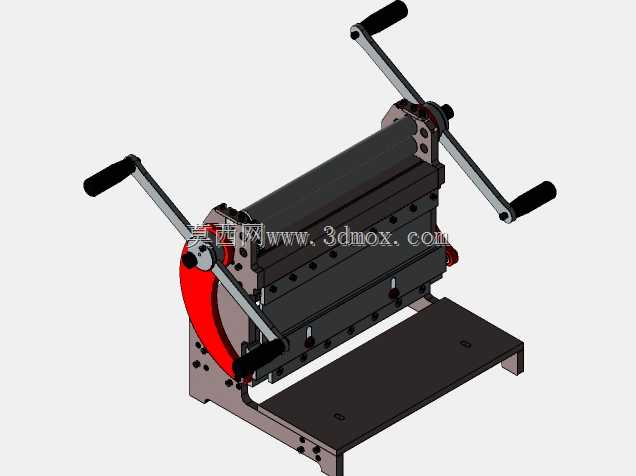

　　这款手动三合一钣金加工装置，主要面向小批量钣金试制、手工工坊、教学实训以及现场维修补配场景，区别于大型工业钣金生产线的高占地、高能耗、高投入特性，它可以在桌面级安装空间内完成薄金属板材的卷圆、折弯、剪切三道核心工序，无需外接动力源，完全依靠手动操作即可完成加工，非常适合加工厚度1mm以内的冷轧钢板、薄铝板、铜板等常用钣金基材。从结构设计来看，设备采用一体式铸铁底座作为承载主体，底座预留四个安装沉孔，可直接固定在木质或钢制工作台面上，安装边界尺寸控制在桌面设备常规范围内，不需要额外做地基处理，整体重量控制在单人可搬运的区间，方便在不同作业场景间转移。上部功能模块采用同轴布局思路，三根平行工作辊承担卷板功能，上辊两端配有间隙调节结构，

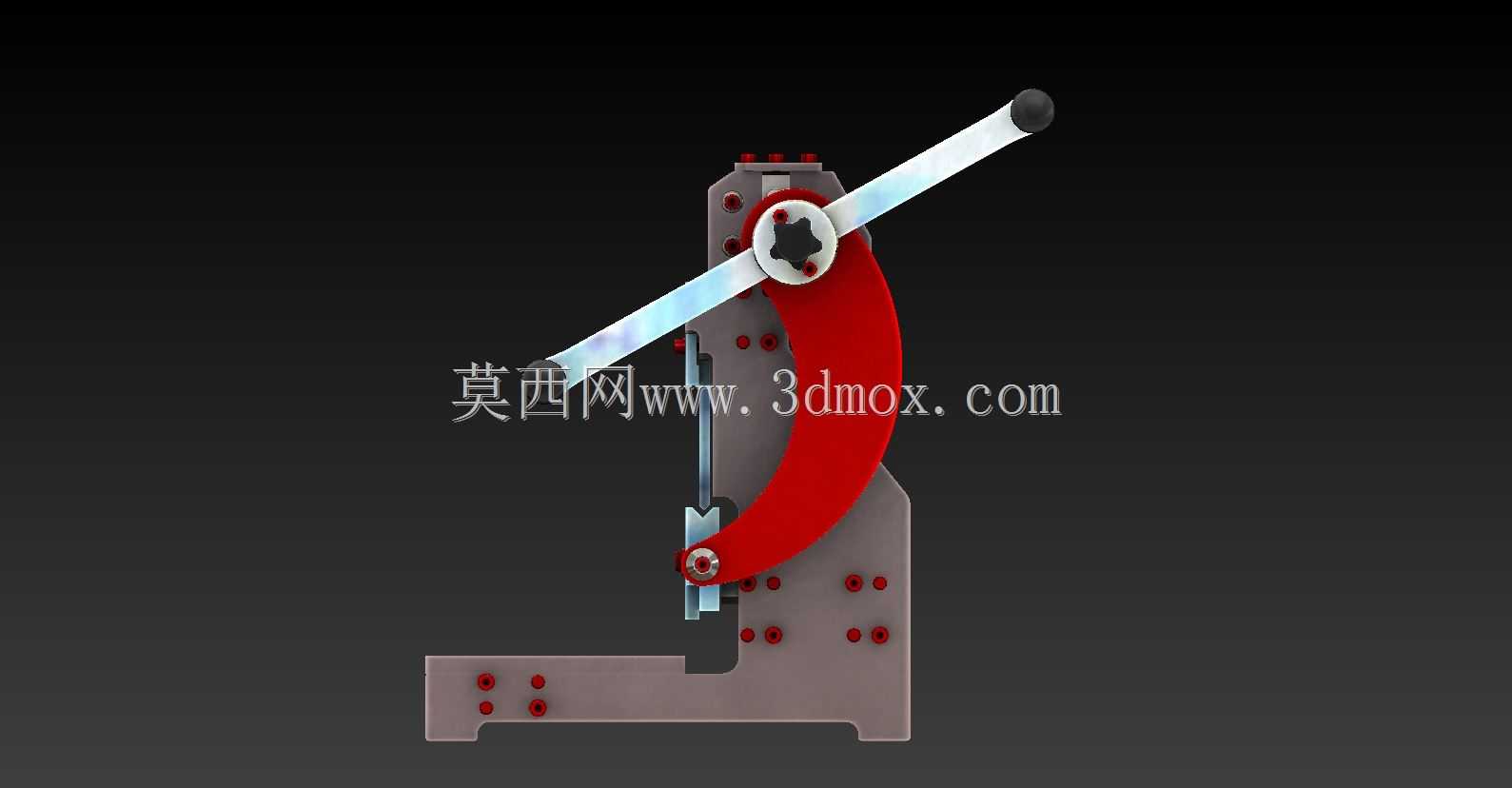

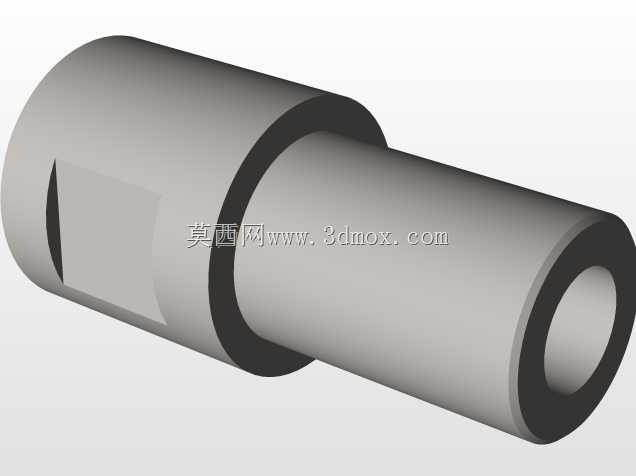

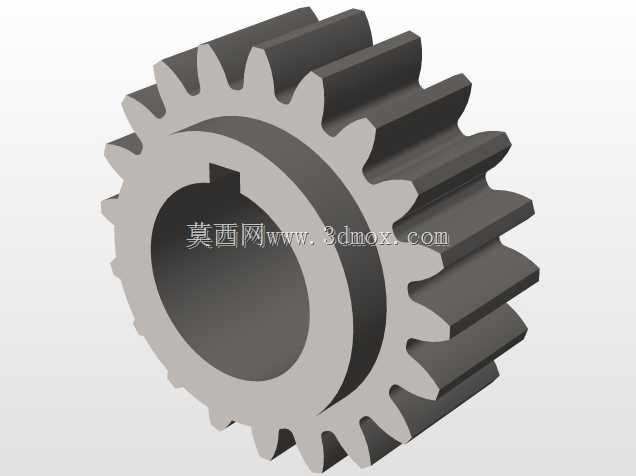

　　可根据板材厚度调整辊间压合量，适配不同厚度板材的卷圆曲率需求，手动摇柄通过齿轮副驱动下辊转动，送料过程平稳，可加工最小卷圆直径匹配常规小型筒体类零件的加工需求，比如小型风管段、薄壁护罩筒体、工艺圆筒件都能在该装置上完成卷制成型。折弯功能模块集成在辊组下方，采用上动式折弯压刀结构，配合带刻度的折弯定位挡板，可精准控制折弯角度，最大折弯宽度匹配设备整体幅宽，能满足小型盒体、支架护角、设备安装挂板这类常见小尺寸钣金件的折弯需求，折弯压刀的刃口做了圆角处理，避免薄料折弯时出现应力开裂或压痕过深的问题，压刀与下模的间隙可通过侧边的调节螺杆微调，适配不同厚度板材的折弯间隙要求，减少折弯回弹带来的尺寸误差。剪切功能模块布置在设备前部进料位置，

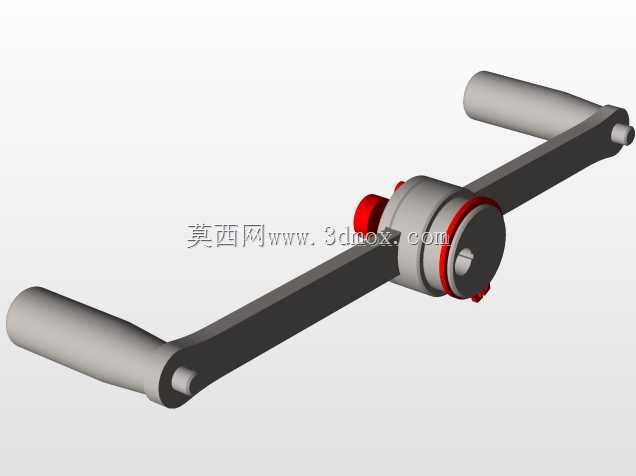

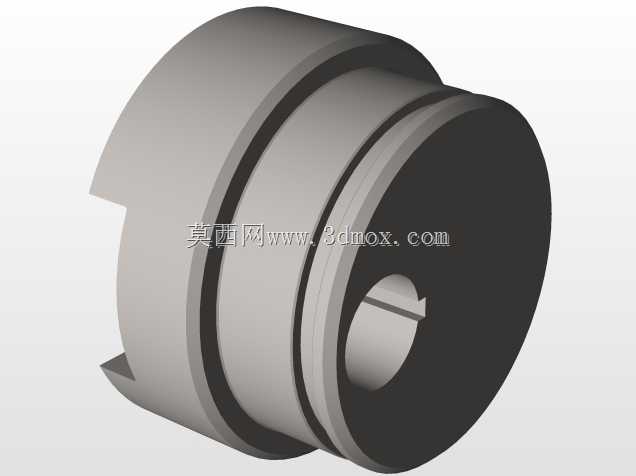

　　采用斜刃剪切口设计，相比平刃剪切大幅降低手动操作所需的剪切力，剪切过程中板材通过侧边定位块定位，可保证剪切边的直线度，剪切下的料边无明显毛刺，可减少后续打磨工序的工作量，剪切口的刃口采用可拆卸式设计，长期使用磨损后可单独拆卸修磨或更换，不需要整体更换功能模块，降低后期维护成本。操作端的三个手动摇柄分别对应不同功能的驱动，摇柄采用防滑绝缘握套，操作时施力顺手，齿轮传动部位都加装了防护端盖，避免操作时衣物或工具卡入传动间隙，提升手动操作的安全性。在实际使用场景中，职业院校的金工实训课堂可借助该设备让学员直观理解钣金加工的三道核心工序原理，不需要占用大型机床的实训工位；小型五金加工工坊在做定制化薄钣金件时，不需要启动大型剪板机、折弯机、

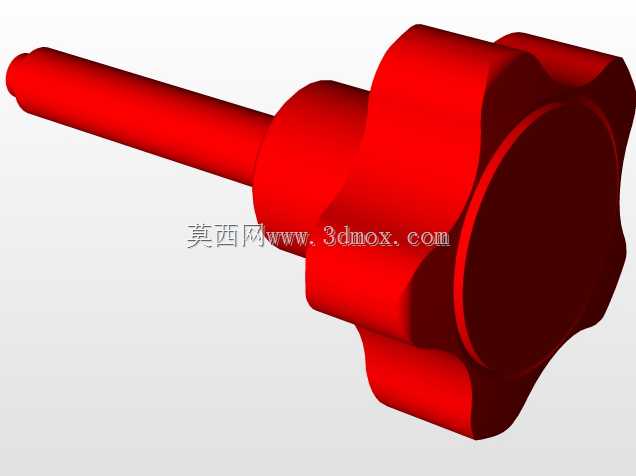

　　卷板机，单台设备就能完成全工序加工，减少设备投入和车间占地；设备维修现场需要临时加工小型钣金配件时，可将设备固定在移动工作台上带到作业现场，就地完成配件加工，不需要往返车间加工，大幅提升维修作业效率。设计过程中充分考虑了手动操作的人机工程学，摇柄的转动半径、操作高度都匹配成年操作者站立操作的舒适区间，长时间操作也不会产生过度的肢体疲劳，各调节部位的锁紧手轮都做了滚花处理，徒手即可完成锁紧和调节，不需要额外使用扳手等工具，切换不同工序时的调节步骤简单，新手经过短时间熟悉就能独立操作。各功能模块的定位基准统一，板材一次装夹定位后可连续完成多道工序，减少重复定位带来的尺寸误差，比如加工小型盒型零件时，可先剪切出所需尺寸的板料，再依次完成各边折弯，不需要多次移动板材，加工精度能满足一般民用五金、小型设备护罩类零件的公差要求。设备的外露金属部件都做了防锈涂装处理，长期在车间多尘、潮湿环境下使用也不易出现锈蚀，转动配合部位都设计有注油孔，可定期加注润滑脂维持传动顺畅，延长设备使用寿命。
