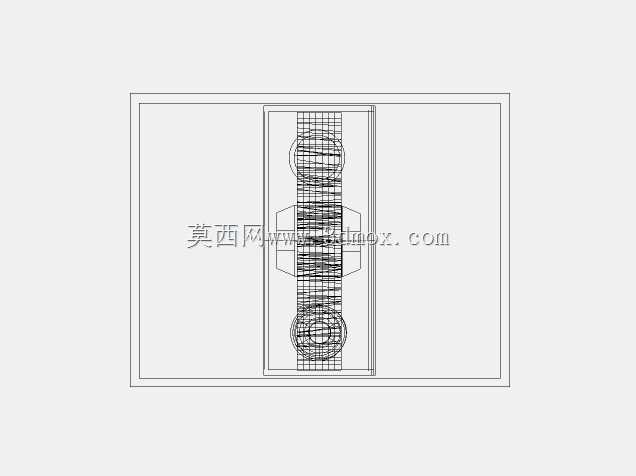

电力传动系统用涡轮结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-13 ID:503506
  • 电力传动系统用涡轮结构设计方案
  • 电力传动系统用涡轮结构设计方案

  在电力行业的动力传输场景中,涡轮是承担流体动能与机械能转换的核心构件,常见于火电、水电的动力输出端,以及工业余热回收的透平装置内,日常工况下需要持续承受高温流体的冲刷与交变载荷的冲击,对结构强度、曲面精度都有极高的要求。这套涡轮结构在设计初期,就优先考虑了实际安装场景的边界限制,整体采用对称式布局,轮盘部分的厚度从中心向轮缘处做渐变过渡,既保证了中心安装轴孔位置的结构刚性,避免高速转动时出现轴孔形变导致的同心度偏差,又能尽可能降低轮缘位置的转动惯量,减少设备启动阶段的动力损耗。轮齿部分的曲面造型经过反复校核,齿形的曲率变化完全匹配流体的流向角度,当高压流体冲击轮齿表面时,能最大限度将流体的轴向冲击力转化为轮盘的旋转扭矩,

  减少流体在齿面的紊流损耗,提升整体的能量转换效率。考虑到实际运维过程中的拆装需求,涡轮中心的安装轴孔预留了标准键槽位置,键槽的边角做了圆弧过渡处理,避免长期受扭矩作用时出现应力集中导致的开裂问题,轮盘两侧的端面都设计有精加工基准面,安装时可以直接贴合轴承座的定位端面,不需要额外加装调整垫片就能保证轴向的安装精度,能有效减少现场安装的调试工作量。从安装边界来看,这套涡轮的径向尺寸适配常规的涡轮机壳体内腔,安装时不需要对原有壳体做额外的切削加工,轴向的定位尺寸也匹配现有传动系统的轴系长度,替换原有磨损涡轮时可以直接完成装配,不需要调整上下游的传动构件位置。在结构细节处理上,每一片轮叶与轮盘的连接位置都做了圆角过渡,

  避免焊接或者一体成型时出现结构缺陷,轮叶的厚度从根部到顶端做渐变减薄,既保证了根部的连接强度,又能降低顶端的流体阻力,同时轮叶的扭曲角度经过多轮仿真验证,在额定转速下不会出现共振问题,能有效延长构件的使用寿命。实际应用中,这类涡轮不仅用于传统的电力发电设备,在工业领域的流体增压装置、动力回收系统中也有广泛应用,设计时充分考虑了不同工况下的兼容性,轮盘的材质适配性较强,既可以采用高温合金材质适配高温蒸汽工况,也可以采用不锈钢材质适配水工流体工况,不需要修改整体结构尺寸就能完成材质替换。在建模过程中,所有曲面都采用连续曲率过渡,没有尖锐的棱角结构,既减少了实际加工时的应力集中点,也能降低流体流过表面时的阻力损耗,

  轮齿的啮合位置(如果是与蜗杆配合的传动涡轮)也预留了合理的啮合间隙,考虑了热胀冷缩带来的尺寸变化,避免高温工况下出现卡滞问题。另外,涡轮的整体做了动平衡优化设计,轮盘上预留了动平衡调整的工艺孔位置,生产加工完成后可以通过工艺孔完成动平衡校准,保证高速转动时的运行稳定性,减少设备运行时的振动与噪音,降低轴承位置的磨损速度。对于结构设计从业者来说,这套涡轮的建模逻辑完全遵循实际工程需求,没有多余的装饰性结构,每一处尺寸、每一个曲面造型都对应实际工况的使用需求,从安装定位到载荷承载,再到运维拆装的便利性,都在设计阶段做了充分考量,既可以直接用于现有设备的备件替换设计,也可以作为同类涡轮产品设计的参考基准,帮助设计人员快速完成结构方案的搭建,减少前期的重复建模工作量。
