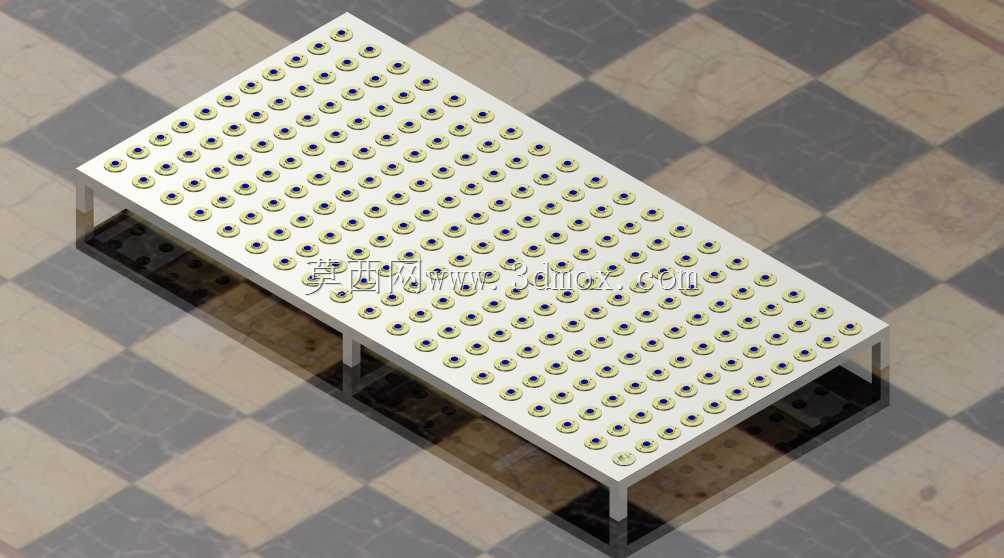

万向球阵列式物料输送转移工作台

　　在车间物流转运、板材加工上下料、箱体类工件工位间传递的场景里，这类带密集万向滚珠的台面装置一直是降低人工搬运强度、减少工件底面划伤的核心工装，不少做钣金加工、家电总装、仓储分拣的线体都会搭配这类结构做无动力过渡段。不同于带动力的辊筒输送线，这款球转移台完全依靠台面密布的万向球实现多方向自由滑移，工件放置在台面上时，操作人员仅需施加很小的推力，就能让工件在台面上完成前后、左右甚至任意角度的转向调整，不需要额外配置驱动电机、传动链条等部件，后期维护成本极低，也不会出现动力输送段卡料、传动件磨损掉屑污染工件的问题。

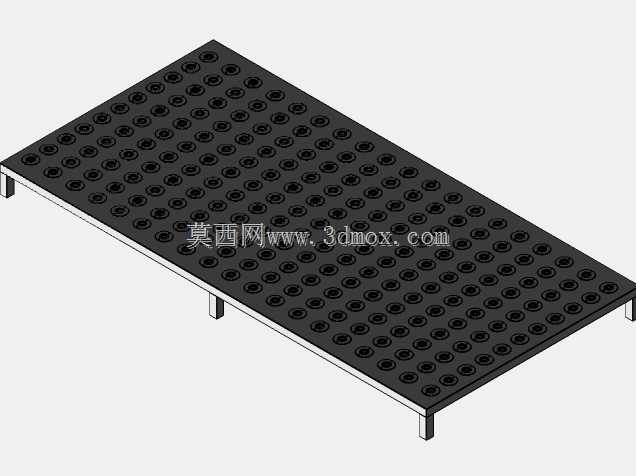

　　从结构设计逻辑来看，这款装置采用矩形方管焊接作为底部支撑框架，四条支腿直接与台面边框连接，支腿底部可搭配可调脚杯来适配车间不平整的地面，保证整个台面的水平度，避免工件放置后出现自行滑移的问题。台面主体采用整块钢板裁切成型，钢板上按照均匀的阵列间距加工出安装沉孔，每个沉孔内嵌入一个带法兰边的万向球组件，万向球的滚珠顶面高出钢板平面2-3mm，确保工件放置后仅与滚珠点接触，不会和钢板台面产生摩擦。阵列排布的间距经过载荷核算，常规排布下相邻万向球的中心距控制在50-80mm区间，保证即使是尺寸较小的硬质工件放置时，至少有3-4个万向球同时接触承托，不会出现工件卡入球间隙、倾斜掉落的问题；如果是用于输送较重的钢板类工件，还可以在设计阶段缩小球间距、选用承载等级更高的万向球组件，单球承载可根据需求选10kg到50kg不等的规格，整体台面的额定承载能达到每平方米500kg以上，满足绝大多数常规工件的移载需求。

　　安装边界方面，这类球转移台的台面高度通常设计为与前后对接的输送线、加工工作台面齐平，常规作业高度在750mm到850mm之间，可根据现场作业人员的身高、对接设备的台面高度调整支腿长度。台面的长宽尺寸没有固定标准，可根据现场预留的安装空间、需要输送的工件最大外形尺寸定制，比如用于冰箱侧板转运的球台宽度会做到1200mm以上，长度根据工位间距做到1500mm到3000mm不等；如果是用于小型电子箱体的装配工位，台面尺寸可缩小到600mm*1200mm，作为工位间的过渡缓冲台使用。设计时需要注意台面四周的边框要做倒圆角处理，避免工件推送时刮碰边角，同时支腿与框架的连接位置要加焊三角加强筋，防止长期承重后框架出现变形，导致台面水平度失准。

　　实际使用中，这类球转移台常搭配在剪板机出料端、折弯机上下料侧、包装线的工件整理段，工人将加工完的工件推到球台上后，可以轻松调整工件的摆放角度，完成尺寸检测、外观检查、贴标等工序后，再直接推送到下一个工位的输送线上，全程不需要抬举工件，大幅降低重体力劳动占比，也避免了工件在拖拽过程中底面被工作台面划伤的问题。对于表面要求较高的不锈钢板、彩涂板类工件，还可以选用尼龙材质滚珠的万向球组件，进一步降低接触硬度过高带来的表面压痕、划伤风险；如果是用于输送油污较重的机加工工件，则选用钢制滚珠的万向球，耐磨损、抗油污能力更强，清理时直接用压缩空气吹扫台面即可，不会像辊筒线那样存在清洁死角。
