可调角度旋转支撑轴承座结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:503534
  • 可调角度旋转支撑轴承座结构设计
  • 可调角度旋转支撑轴承座结构设计
  • 可调角度旋转支撑轴承座结构设计
  • 可调角度旋转支撑轴承座结构设计
  • 可调角度旋转支撑轴承座结构设计
  • 可调角度旋转支撑轴承座结构设计
  • 可调角度旋转支撑轴承座结构设计

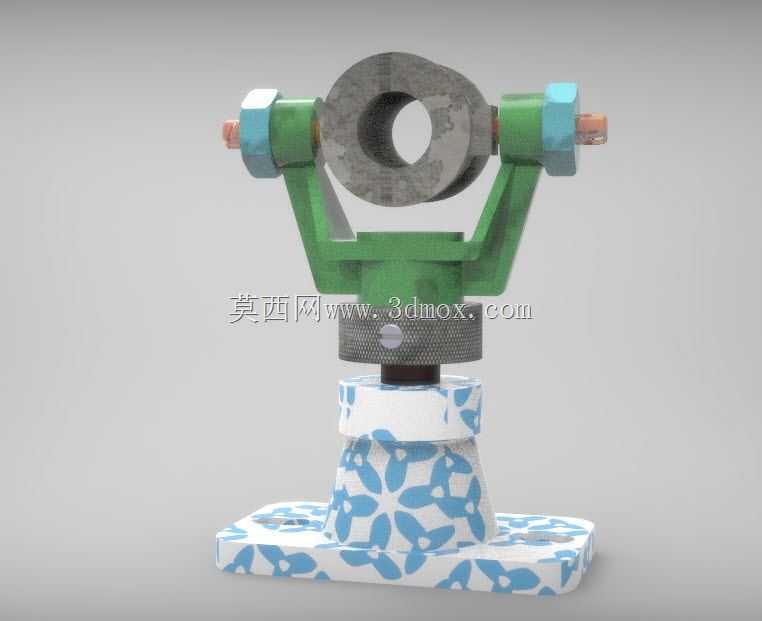

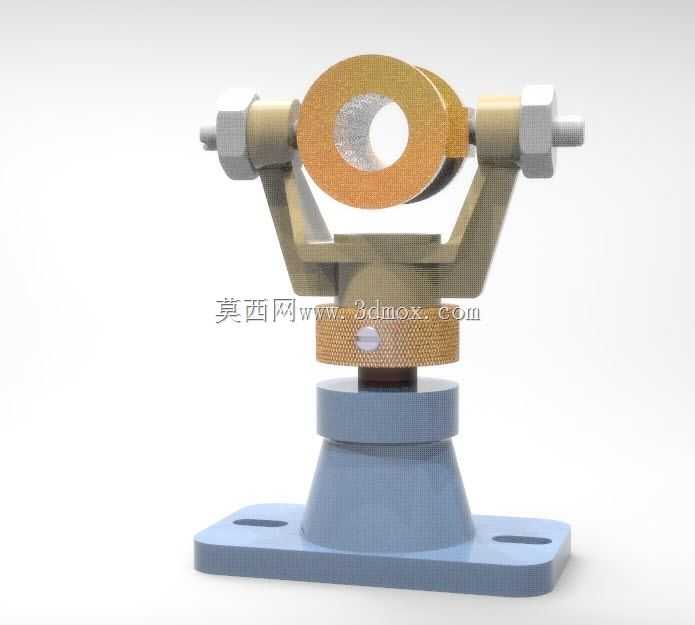

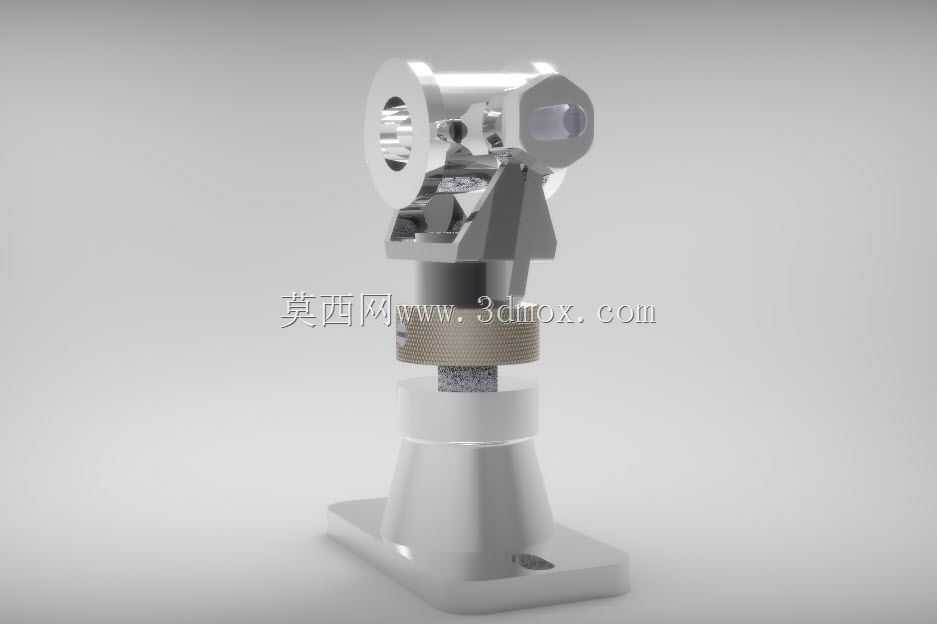

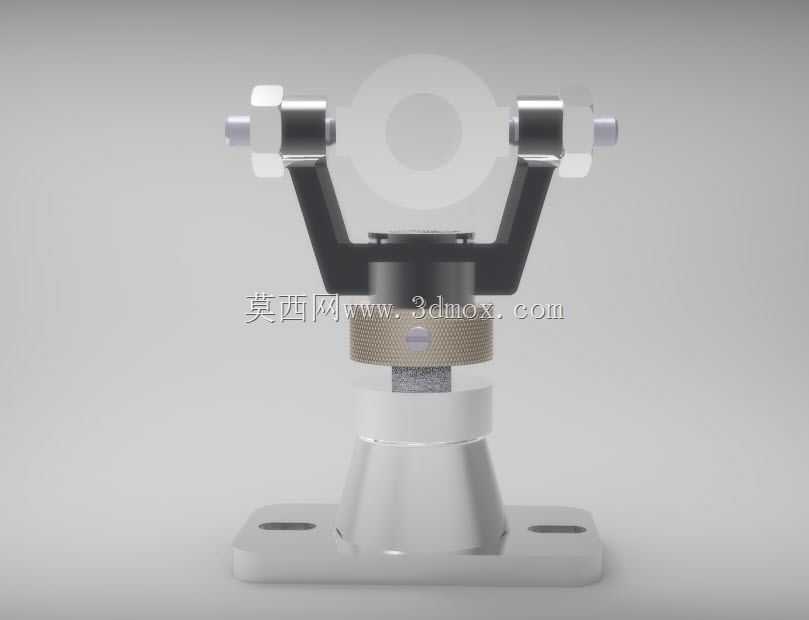

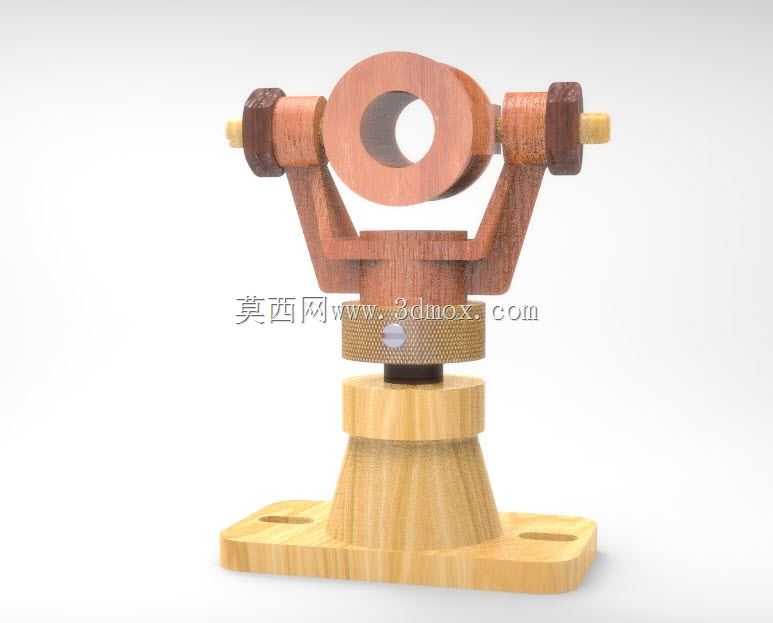

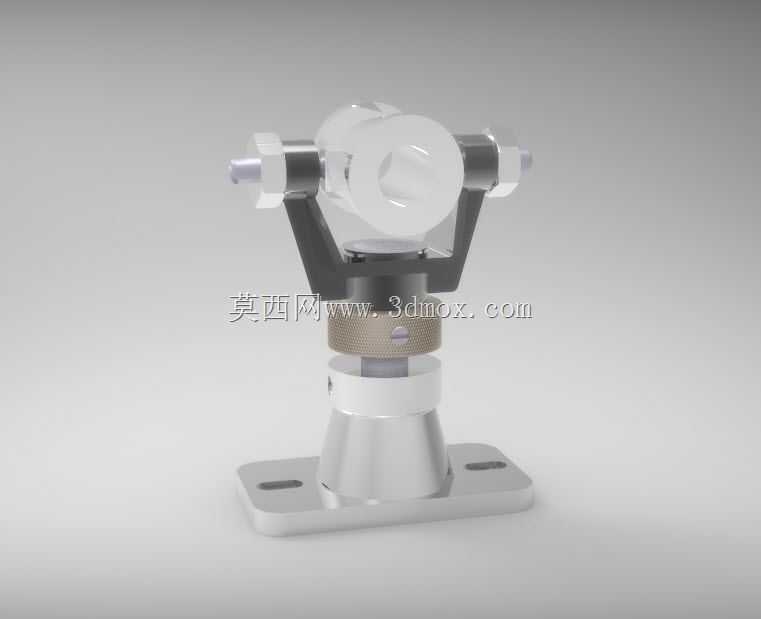

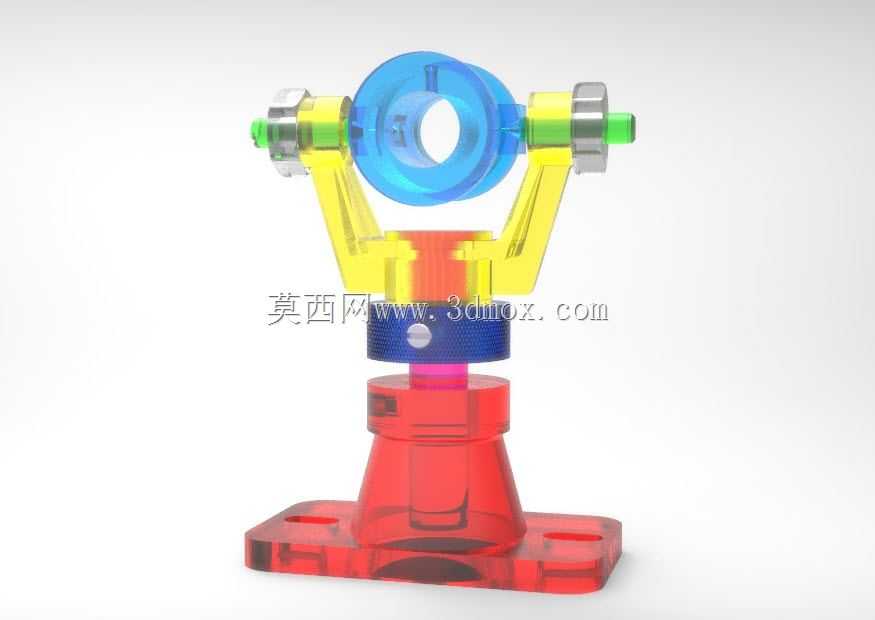

  在自动化生产线的工件姿态调整工位、小型实验台的角度偏转机构、非标工装的铰接支撑环节,这类带角度调节功能的旋转轴承支撑结构有着非常广泛的应用场景,它既可以为穿装在中心孔内的转动轴提供稳定的径向支撑,又能依托自身的铰接结构实现支撑端的角度偏转,适配不同安装角度的轴系布置需求,避免轴系在变角度传动过程中出现附加弯矩,延长轴件与配套传动件的使用寿命。从结构功能来看,该部件的核心功能分为两个部分,上部的轴承安装位采用对称的双侧锁紧结构,两侧的锁紧端盖配合紧固件可以将嵌入安装位的轴套牢牢固定,中心的通透轴孔用于穿装传动轴,轴孔内壁与轴套外圆采用过渡配合,保证转动过程中轴套不会出现径向窜动,同时双侧的锁紧结构可以抵消轴系转动时产生的轴向力,

  避免轴件在高速转动过程中出现轴向窜动影响传动精度。下部的支撑底座采用带安装孔的法兰式结构,底座上的四个沉头安装孔可以通过螺栓直接固定在设备安装面或者工装台面上,底座上方的立柱段与上部的轴承安装架之间采用铰接结构,铰接轴的轴线与上部轴承孔的轴线垂直布置,松开铰接位置的锁紧件之后,上部的轴承安装架可以绕铰接轴在一定角度范围内偏转,调整到需要的角度之后再锁紧铰接位置的紧固件,就可以让上部支撑的轴系保持在设定的倾斜角度上,满足不同工况下的轴系角度布置需求。在设计思路上,该结构优先考虑了安装维护的便捷性,上部的轴承安装位采用剖分式的压盖结构,不需要将整根轴从设备上拆下,就可以松开两侧的端盖完成轴承或者轴套的更换,降低设备维护的拆装工作量。

  铰接位置的锁紧结构采用大接触面的摩擦锁紧设计,锁紧之后的接触摩擦力可以抵消轴系转动时传递到铰接位置的扭矩,避免工作过程中出现角度偏移,保证支撑角度的稳定性。结构的受力路径经过了优化,轴系工作时产生的径向载荷会通过轴承安装架直接传递到下部的立柱支撑段,再通过底座分散到安装基础上,铰接位置只承受角度调整后的锁紧力,不会长期承受工作载荷,有效降低了铰接位置的磨损速度,延长部件的整体使用寿命。从安装边界来看,底座的安装孔间距按照通用工装的安装孔位标准设计,可以直接适配多数小型实验台、非标自动化设备的安装面螺孔位置,不需要额外加工转接板。上部轴承孔的直径覆盖了常用小型传动轴的轴径范围,两侧的锁紧端盖预留了密封件的安装槽位,

  可以加装密封圈阻挡加工现场的粉尘、切削液进入轴承配合位置,适配机加工工位、装配工位等多粉尘多油污的工作环境。整体结构的外形轮廓没有突出的尖锐棱角,所有连接位置都做了圆角过渡,避免安装调试过程中剐蹭操作人员,同时紧凑的结构设计不会占用过多的安装空间,在空间受限的工装内部也可以完成布置。在实际选型应用时,需要注意根据所支撑轴的工作转速、负载大小匹配对应材质的轴套,高转速工况下可以搭配铜基自润滑轴套或者滚动轴承,低速重载工况下可以搭配钢制衬套提升承载能力,铰接位置的锁紧扭矩需要根据轴系工作时的偏转力矩调整,保证锁紧后不会出现角度滑移,底座安装时需要保证安装面的平面度,避免底座紧固后出现结构变形,影响上部轴承孔的同轴度,导致轴件转动时出现卡滞或者异常磨损。
