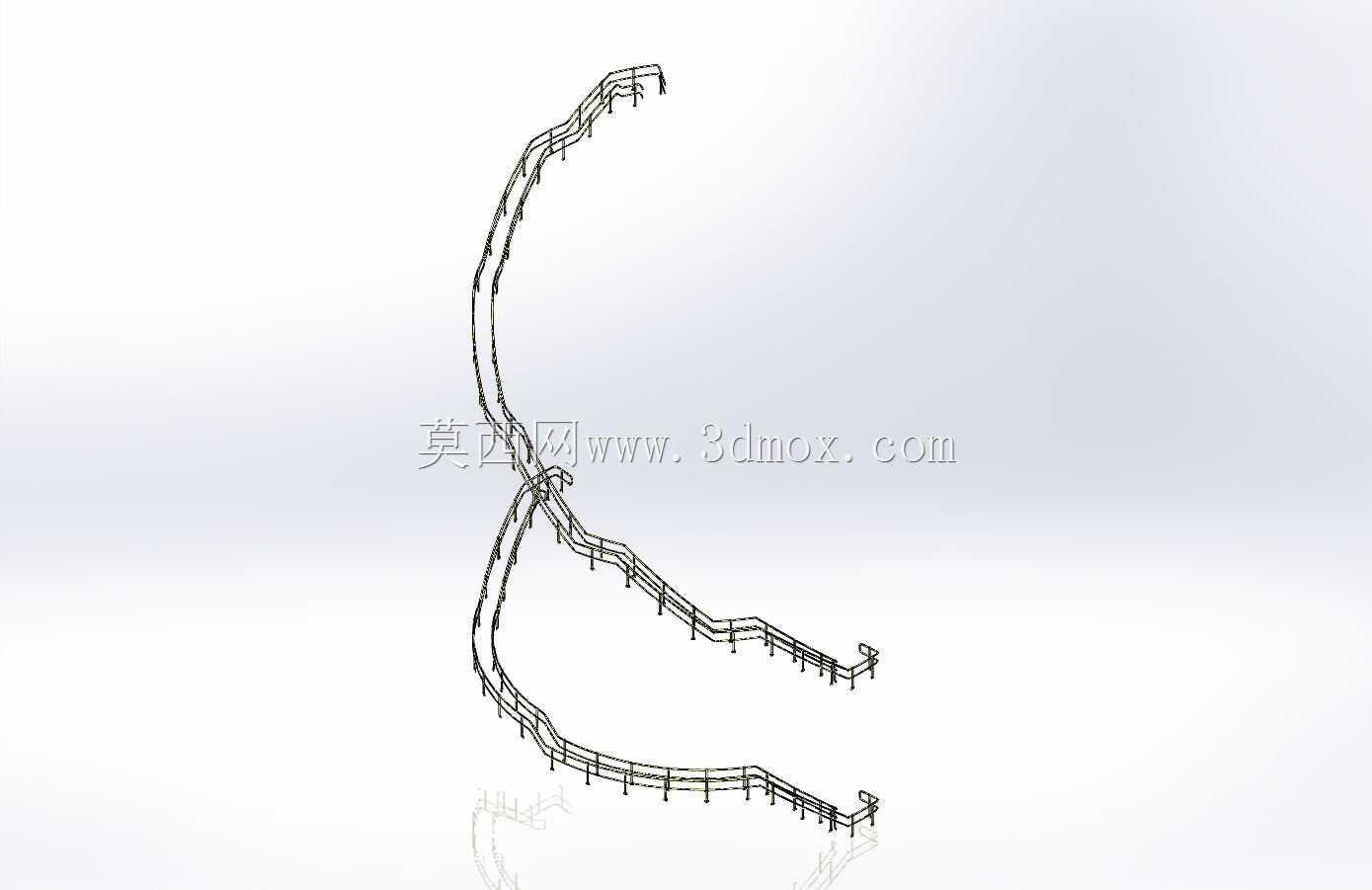

螺旋式楼梯扶手整体结构三维建模

　　在商用挑高空间、复式住宅、工业loft改造以及小型公共建筑的竖向交通设计中，螺旋楼梯的扶手构件是兼顾安全防护、动线引导与视觉协调的核心部件，不同于直跑楼梯的平直扶手，螺旋梯的扶手需要完全贴合梯段的螺旋上升轨迹，同时要匹配踏步的旋转半径、抬升高度，保证使用者在上下通行过程中手部能够自然搭扶，不会出现轨迹突变导致的握持卡顿或者安全间隙超标的问题。做这个结构建模的时候，最先要敲定的是安装边界的匹配逻辑，常规适配的中柱式螺旋梯，梯段旋转内半径通常控制在300mm到400mm区间，外半径根据通行需求一般在1000mm到1400mm之间，扶手的安装位置要比踏步外边缘向内收进50mm到80mm，避免扶手突出梯段占用通行净宽，

　　同时扶手的中心高度要全程保持在踏步踏面以上900mm的安全高度，遇到梯段起始和结束的水平段延伸部分，高度差要做平滑过渡，不能出现突兀的折角。从功能特性上看，这个扶手结构采用连续顺滑的螺旋曲梁作为主受力件，截面选用直径50mm的圆管形态，一方面圆管的握持手感更贴合人手的自然握持弧度，另一方面圆管截面在螺旋弯曲加工时的应力分布更均匀，不会出现矩形管弯曲时的侧面凹陷、角度畸变问题。扶手和踏步之间的支撑立柱，按照每两个踏步设置一根的密度排布，每根立柱的长度都要根据所在位置的螺旋高度差单独计算，保证立柱始终保持垂直于地面的状态，不会随着梯段的螺旋角度出现倾斜，立柱和扶手主杆的连接位置采用相贯线切割配合满焊固定，

　　建模时特意做了连接位的圆角过渡处理，避免尖锐棱角带来的磕碰风险，同时也能减少后续表面打磨处理的工作量。设计思路上没有做多余的装饰性造型，所有曲面都以加工可行性为核心，螺旋主杆的导程完全匹配梯段的总抬升高度，比如适配层高3200mm的梯段时，整圈螺旋的导程就设置为3200mm，旋转角度刚好360度，每一级踏步对应的扶手旋转角度为15度，抬升高度为160mm，完全符合人体工程学的步幅要求。安装边界的预留也做了充分考虑，扶手上端和楼层平台的连接位置，预留了150mm的水平延伸段，方便使用者踏上平台时能够有持续的扶握支撑，下端和地面的固定位置，设置了带安装孔的法兰底座，底座尺寸为120mm见方，四个安装孔直径10mm，

　　能够直接用膨胀螺栓固定在地面装饰层上，不需要额外做预埋处理。实际应用中，这种螺旋扶手不仅能满足竖向交通的防护需求，连续的螺旋曲线还能弱化楼梯结构的生硬感，在小面积空间里不会产生视觉拥堵，不管是搭配金属踏步的工业风空间，还是搭配木质踏步的家装场景，只需要调整表面处理工艺就能适配，比如做拉丝不锈钢处理适合公共商用空间，做木质包覆或者喷塑处理就更适合住宅场景。建模过程中特意校验了扶手全程的曲率变化，没有出现曲率突变的拐点，不管是采用弯管机一次冷弯成型，还是分段拼接焊接，都能保证顺滑度，相邻支撑立柱之间的净空控制在110mm以内，符合安全防护的间隙要求，避免儿童攀爬或者物品从间隙坠落的风险。另外，扶手的螺旋轨迹和梯段踏步的外边缘保持平行，两者之间的水平距离全程一致，不会出现局部位置扶手离踏步过远或者过近的问题，使用者在沿梯段上下时，手臂的弯曲角度始终保持在自然放松的状态，不需要刻意抬臂或者探身去够扶手，长时间通行也不会产生肢体疲劳。针对不同的安装场景，建模时也预留了参数调整的余量，比如需要适配更大直径的梯段时，只需要调整螺旋线的半径参数，重新生成主杆和立柱的长度即可，不需要重新搭建整体结构逻辑，所有连接位的相贯线、固定孔位都能随参数自动更新，能大幅提升同类型不同尺寸项目的设计效率。
