多关节伺服驱动工业机械臂结构设计

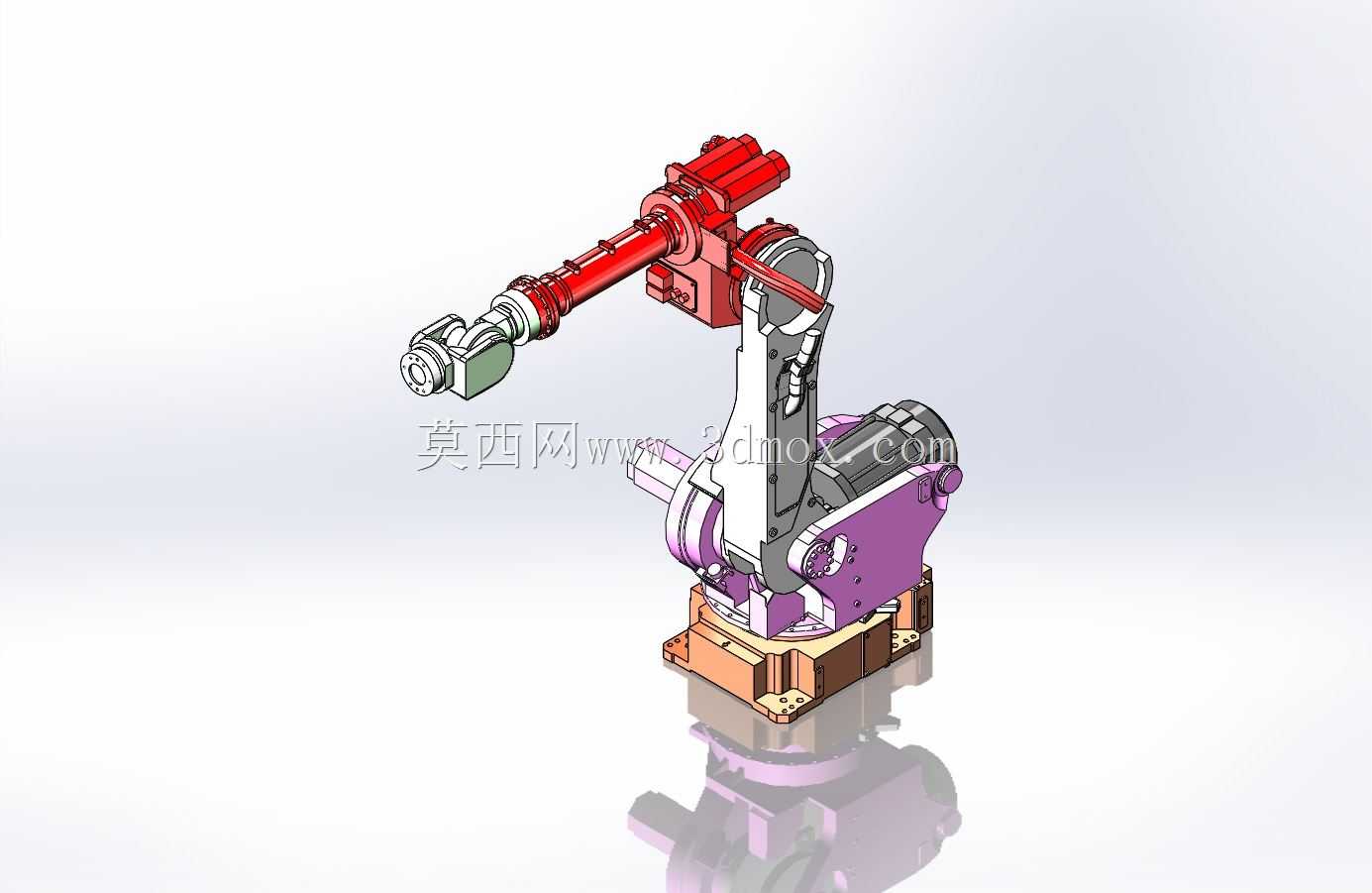

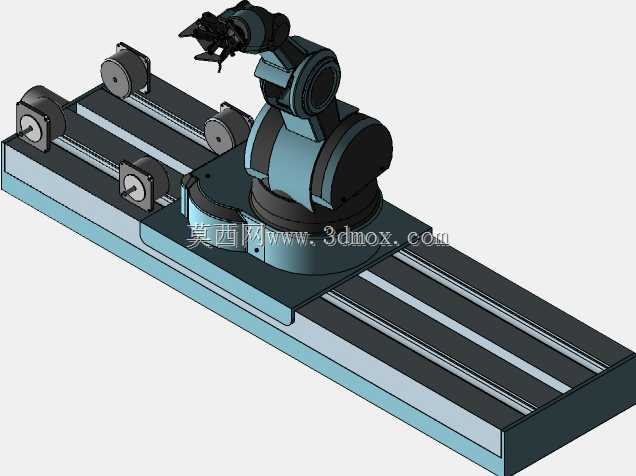

　　在汽车零部件焊接、3C电子精密装配、物流仓储码垛这类对重复定位精度、动作节拍稳定性要求严苛的生产场景里，多关节伺服机械臂是替代人工完成高负荷、高精度重复作业的核心执行单元，这套结构设计完全围绕车间实际部署的边界条件展开，从安装基座的固定方式到末端执行器的负载适配，都贴合量产线的实际使用需求。整套机械臂采用六自由度串联关节布局，从底部回转基座开始，依次布置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部回转、腕部摆动与末端旋转关节，每个关节的传动链路都做了惯量匹配设计，避免高速启停时的关节抖动。基座部分采用带定位销孔的铸铁安装法兰，安装面预留了对应工业现场常用的M16膨胀螺栓固定孔位，安装基准面的平面度公差控制在0.05mm以内，

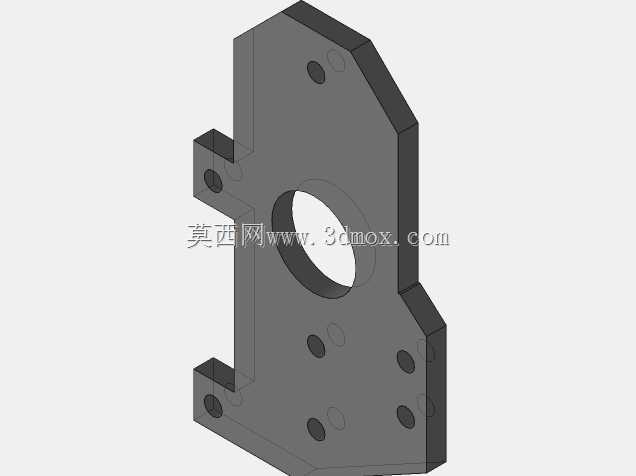

　　既可以直接固定在混凝土地面的预埋钢板上，也能适配常见的铝型材设备机架顶部安装位，基座内部预留了伺服电机动力线、编码器线的走线腔，所有线缆都从关节内部中空通道穿过，避免外部走线在臂体大幅度回转时出现线缆拉扯、剐蹭周边设备的问题。大臂与小臂的结构件采用铸铝与合金钢拼接的设计思路，大臂主体承担主要的负载弯矩，内部做了网格化的加强筋布局，在保证结构刚性的前提下尽可能降低臂体自身重量，减少关节伺服电机的负载惯量；小臂部分更侧重动作灵活性，壁厚根据受力仿真结果做了差异化设计，靠近腕部的区域做了局部加厚，抵消末端负载带来的交变应力，臂体的外形做了圆弧过渡处理，没有尖锐的突出棱角，避免在人员协同作业的场景里造成磕碰伤害。

　　每个关节的传动结构都结合负载需求做了匹配，腰转、大臂俯仰这类承受大扭矩的关节，采用伺服电机搭配高精度RV减速机的传动方案，反向间隙控制在1弧分以内，保证重复定位精度能稳定达到±0.08mm的水平；腕部的三个关节负载扭矩相对较小，采用谐波减速机搭配紧凑型伺服电机的组合，缩小腕部的整体外形尺寸，让臂体能伸入狭窄的工装夹具间隙里完成作业，比如汽车车身焊接时能深入车门内部的焊点位置，或是电子装配时能绕过料架遮挡完成零件取放。末端法兰采用标准的ISO 9409-1-50-4-M6接口，能快速适配夹爪、焊枪、吸盘、打磨头等不同类型的末端执行器，法兰端面预留了气路与信号线路的快插接口，更换末端工具时不需要重新布设管线，

　　能把换型时间压缩到十分钟以内。设计过程中对臂体的运动包络做了完整的干涉校验，大臂最大伸展半径覆盖1.8米的作业范围，在这个范围内臂体所有姿态都不会和自身结构、基座发生碰撞，同时也预留了和周边安全护栏、输送线的安全距离参考值，安装时只要保证基座中心到周边固定障碍物的距离不小于0.9米，就能满足全行程动作的空间需求。关节处的密封结构采用双唇形密封圈，防护等级达到IP65，能适应车间里存在焊接飞溅、切削液雾气、少量粉尘的作业环境，不需要额外加装防护套就能长期稳定运行，每个关节都预留了润滑油注油口，日常维护时不需要拆解臂体结构就能完成润滑保养，降低设备运维的工作量。整套结构的重心在全姿态变化过程中始终落在基座安装面的支撑范围内，即使在最大负载、最大伸展半径的极限工况下，基座的抗倾覆安全系数也能达到3.2以上，不需要额外加装配重块就能保证设备运行的稳定性，适合在各类自动化产线、柔性制造单元里作为通用执行机构部署，适配焊接、搬运、装配、打磨、喷涂等多种不同的工艺场景。
