弧形格栅式电机安装防护结构设计

　　在工业传动场景中，电机作为动力输出核心部件，其运行时的外部防护直接影响设备使用寿命与现场作业安全，这款弧形格栅式防护结构正是针对外露安装电机的防护需求开发的配套构件。从实际应用场景来看，这类防护结构多用于开放式传动工位、户外配套设备、输送线驱动端等位置，既需要阻挡生产过程中飞溅的金属切屑、硬质颗粒物、散落物料直接撞击电机外壳与散热结构，又不能阻碍电机运行时的自然通风散热，同时还要兼顾日常运维时的观察便利性，避免完全封闭结构带来的散热不足、运维排查困难等问题。

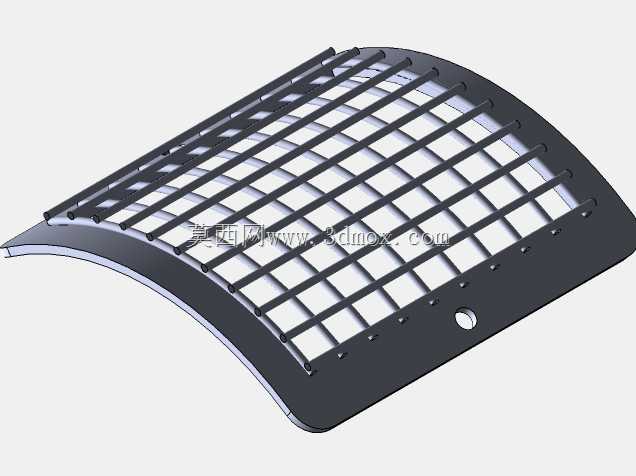

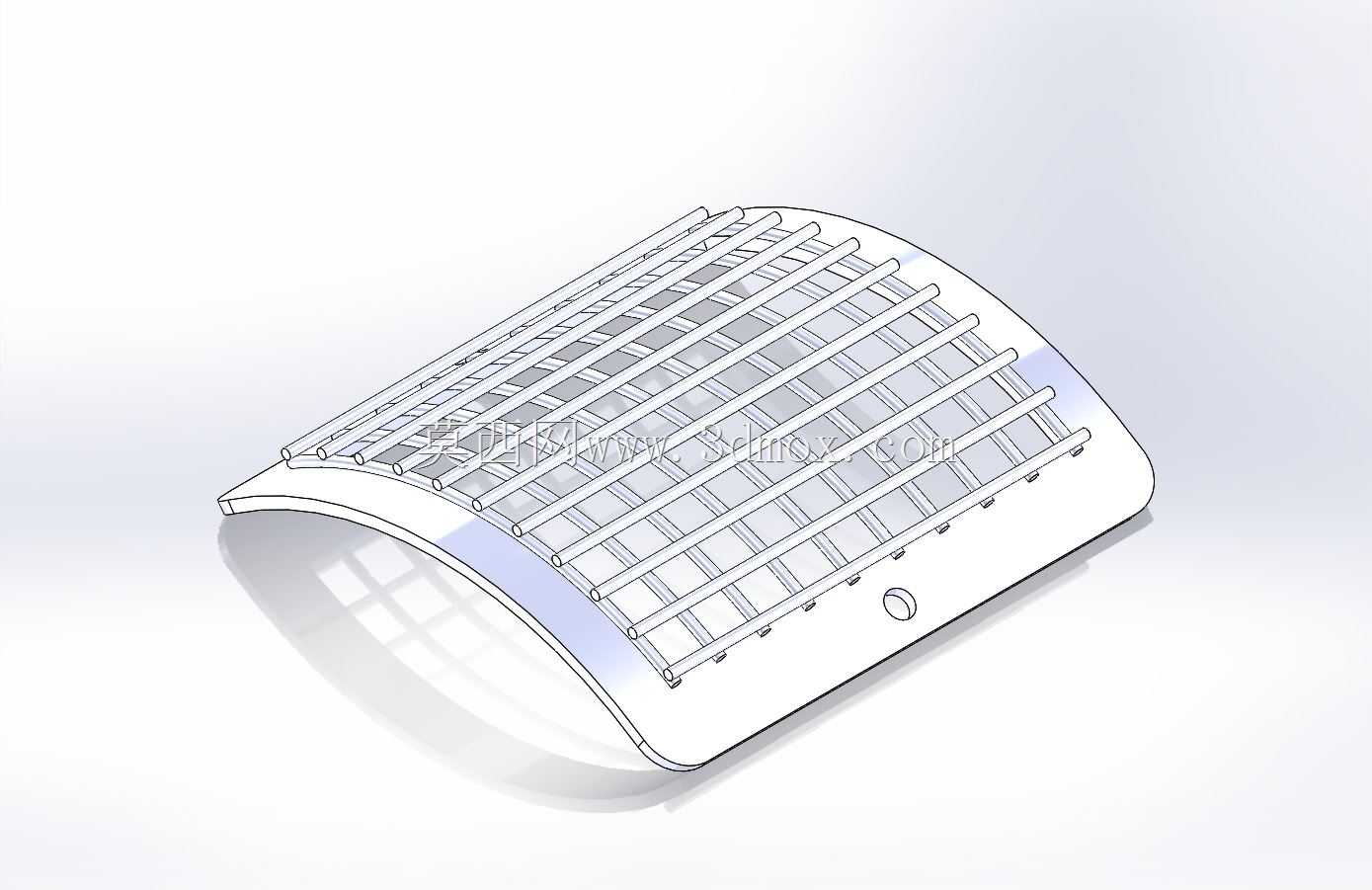

　　从功能特性上看，这款防护结构采用弧形拱起的主体形态，整体弧度匹配电机端部的安装轮廓，安装后可完全覆盖电机外露的旋转部件与接线端外侧区域，格栅式的条筋布局在保证结构强度的前提下，预留了超过60%的通风通光面积，电机运行时产生的热量可以顺着格栅间隙快速散出，运维人员无需拆卸防护结构就能直接观察到电机端盖、固定螺栓的运行状态，大幅降低日常巡检的工作量。结构边缘设置的一体化安装翻边，翻边上预留了对应安装孔位，可直接通过螺栓固定在电机安装基座的对应螺孔上，不需要额外加工适配支架，安装边界完全匹配常规Y系列、伺服系列中小型电机的端部安装尺寸，不会与电机的接线盒、输出轴端、散热风叶产生运动干涉。

　　设计思路上，这款结构没有采用传统平板式防护的直角造型，弧形拱起的形态一方面提升了整体结构的抗冲击性能，当有侧向飞溅的硬物撞击时，弧形面可以将冲击力沿条筋方向分散传导，相比平板结构抗形变能力提升40%以上，避免硬物撞击后防护结构变形卡滞电机旋转部件；另一方面弧形造型的导流效果更好，落在防护结构表面的灰尘、切削液、散落物料会顺着弧面自然滑落，不会在防护结构顶部堆积，减少日常清洁的工作量。格栅条筋采用等间距平行排布，条筋的宽度与间隙经过反复校核，既可以阻挡直径大于8mm的硬质异物进入防护区域，满足工业设备外露旋转部件的防护安全标准，又不会因为间隙过小导致通风阻力上升影响散热。结构侧边预留的小圆孔为接地安装位，可配套接地导线实现防护结构的可靠接地，避免电机漏电时防护结构带电引发安全隐患。

　　从安装适配的角度来看，这款防护结构的安装基准面与电机安装基座的端面完全贴合，翻边的厚度控制在3mm，安装后整体突出电机端面的高度不超过120mm，不会占用过多的设备安装空间，在空间紧凑的设备内部也能顺利安装。条筋与主体边框采用一体化成型结构，没有额外的焊接拼接点，长期运行在有振动的工况下也不会出现焊缝开裂、条筋脱落的问题，结构的整体刚性可以承受常规生产场景下的意外撞击，不会因为轻微碰撞就出现形变失效。针对不同功率段电机的散热需求，格栅的间隙比例也做了对应匹配，在保证防护能力的前提下最大化通风面积，即使电机长时间满负荷运行，防护结构也不会造成电机散热不畅导致的温升过高问题。

　　在实际选型配套时，这款防护结构可以直接适配卧式安装的中小型电机，不需要对原有电机安装基座做额外改造，只需要核对安装孔位的中心距与电机端部的外径尺寸即可完成匹配，安装过程仅需紧固四颗固定螺栓，单人即可在十分钟内完成安装或拆卸作业，大幅降低配套安装的人工成本。结构表面做了钝化防锈处理，可以在潮湿、有轻度腐蚀的车间环境下长期使用，不会轻易出现锈蚀剥落的问题，使用寿命可以匹配电机的全生命周期运维需求，不需要频繁更换防护配件。
