带法兰安装座的铰接式气缸锁止结构

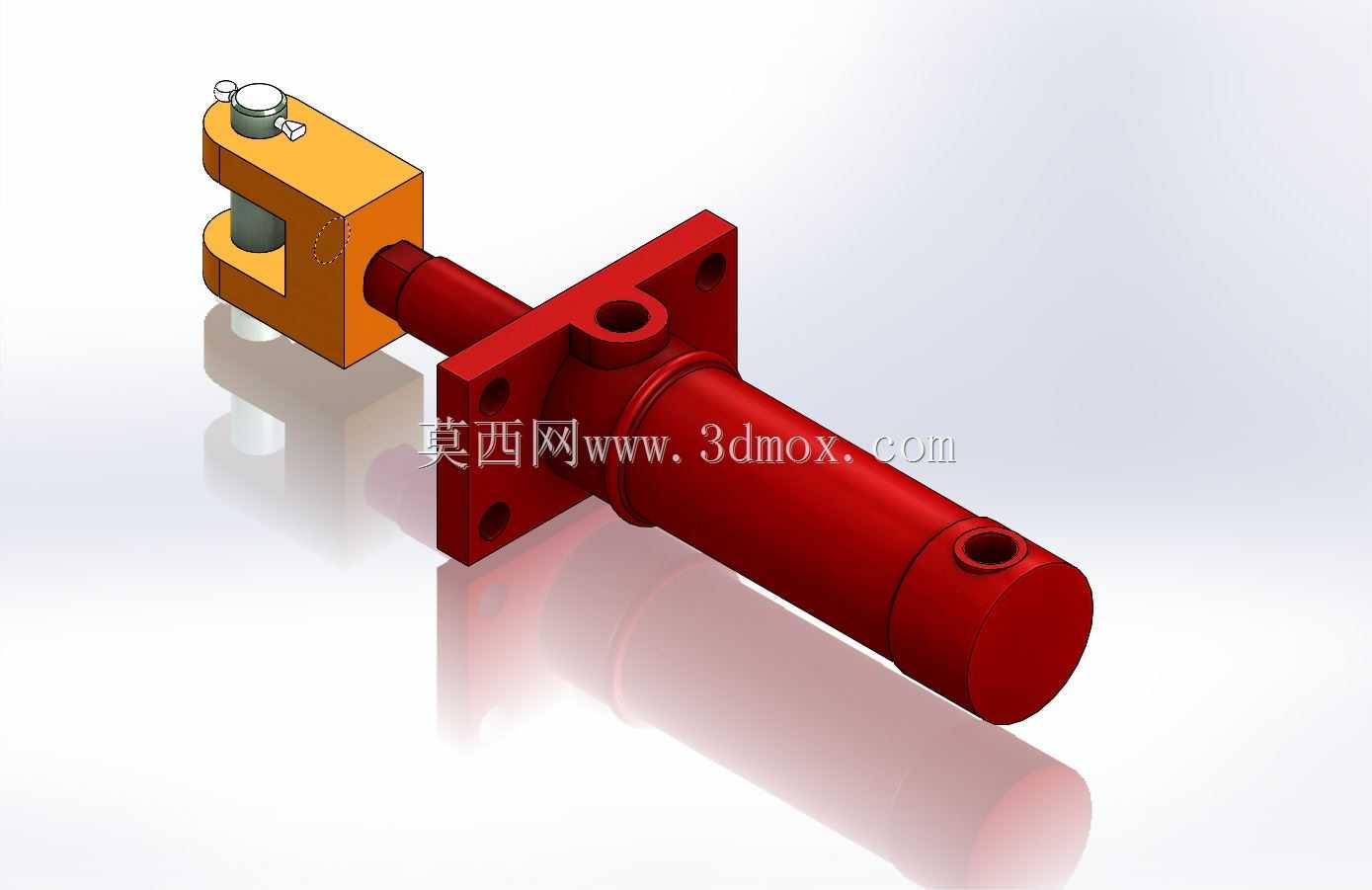

　　在自动化产线的工位定位、工装夹具的锁止、小型执行机构的位置保持场景里，这类带铰接端的锁止式气缸结构应用十分普遍，和常规单作用、双作用气缸不同，它把执行伸缩和位置锁止的功能整合到了同一段缸体上，不需要额外搭配独立的锁止阀或者机械卡位结构，能在断气状态下保持当前伸出位置，避免负载移位带来的工位偏差或者安全隐患。从结构布局来看，缸体采用方形法兰安装形式，法兰面上预留了四个对称的螺栓过孔，安装时可以直接贴合设备安装板的基准面，通过螺栓完成刚性固定，这种安装方式的抗偏载能力比螺纹安装、脚架安装更强，适合承受铰接端带来的径向交变载荷，不会因为长期往复动作出现安装松动。缸筒部分做了等径设计，表面预留了两个径向的油孔或者气控接口，

　　分别对应锁止机构的解锁气路和活塞的驱动气路，接口位置靠近法兰端，能减少外接管路的弯折半径，方便现场布线布管，避免管路和周边运动部件产生干涉。伸出杆的末端连接的是叉形铰接接头，接头上带销轴安装孔和润滑注油嘴，和负载端连接时可以补偿小角度的安装偏差，抵消设备运行过程中产生的径向错位，不会因为不同心导致活塞杆弯曲、密封件偏磨。设计这类结构的时候，首先要考虑的是锁止机构的响应速度，锁止环的抱紧间隙要控制在合理范围，既不能因为间隙过大导致锁止位置窜动，也不能因为间隙过小导致解锁时卡滞，通常会在锁止环和活塞杆之间预留微米级的配合间隙，配合耐磨的导向环减少滑动摩擦。其次要核算铰接端的承载能力，叉形接头的销轴孔要做调质处理，

　　表面硬度达到对应承载要求，避免长期受冲击载荷出现孔位变形，销轴和孔的配合选用间隙配合，方便现场拆装维护，同时配套防尘圈避免加工碎屑、粉尘进入铰接面造成磨损。安装边界方面，法兰端的安装面平面度要求控制在0.05mm以内，否则锁紧螺栓后缸体会产生形变，导致活塞杆运动卡滞；伸出杆的全行程范围内，要预留足够的摆动空间，因为铰接端连接的负载会有小角度的转动，不能让缸体外壁和周边结构产生碰撞；外接管路的接头要选用和缸体接口匹配的螺纹规格，安装时缠绕密封带避免漏气，同时要注意解锁气路和驱动气路的接口不能接反，否则会出现锁止机构无法正常解锁、活塞杆不能动作的问题。在实际使用场景里，这类结构常被用在焊接工装的夹紧定位、物流分拣线的挡料机构、

　　小型升降平台的位置保持环节，相比不带锁的气缸，它不需要持续供气维持位置，能降低气源消耗，同时在突发断气的情况下不会出现负载下坠或者松脱的问题，安全冗余度更高。结构设计时还在缸体末端做了缓冲腔设计，活塞运动到行程末端时会通过节流缓冲减少冲击，降低动作噪音，同时减少活塞和端盖的硬碰撞，延长整体使用寿命。导向部分采用了双重导向结构，活塞杆伸出端有耐磨导向环，缸筒内部活塞也配套导向带，即使承受一定的偏载，也能保证活塞运动的同轴度，避免密封件局部磨损导致漏气。铰接接头的连接端面和活塞杆的连接采用螺纹锁紧加防松销的结构，避免长期往复运动出现螺纹松脱，导致接头和活塞杆分离。
