单层环绕式工业安全防护扶手结构设计

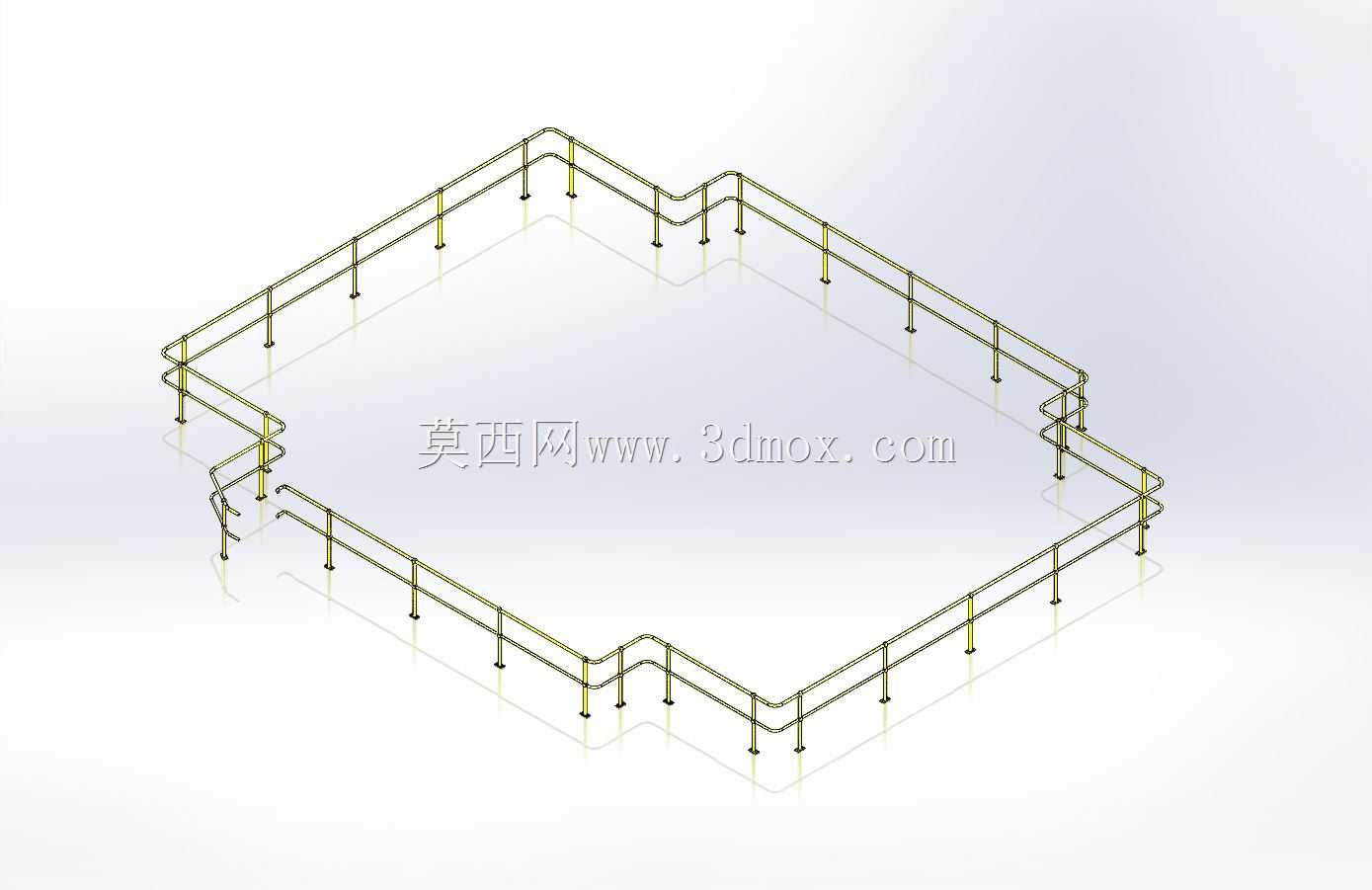

　　这类单层环绕式扶手结构，多应用在工业生产区域的设备周边、操作平台临边、厂区人行通道高差分界处，核心作用是为作业人员提供行进扶持、临边防护，避免人员误踏入设备运行危险区域，或是在高差位置发生踏空坠落风险。从结构形态来看，整体采用闭合环绕的布局形式，根据防护区域的轮廓做了转角适配，包含直角过渡、小角度折角的结构处理，能够完全匹配被防护区域的边界走向，不会出现防护缺口。扶手主体采用圆管型材作为主受力杆件，所有转角位置均采用平滑弯折处理，没有尖锐突出的棱角，既能够避免人员磕碰受伤，也能保证扶手握持时的连续顺滑手感，不会在转角处出现握持中断的情况。支撑立柱采用等间距排布的设计，每根立柱底部都设置了安装固定底座，底座上预留了螺栓安装孔，

　　可以直接通过膨胀螺栓与混凝土地面、钢制平台面板做刚性连接，保证整体结构的连接强度，在人员倚靠或者突发冲击时不会出现倾覆、变形的问题。设计过程中首先需要确认防护边界的实际轮廓，根据现场的地面走线、设备外轮廓尺寸确定扶手的整体走向，在需要预留人员操作开口、设备检修通道的位置做断开处理，断开位置的扶手端头做圆弧收边，避免端头突出造成剐蹭。主扶手杆的安装高度参考工业防护设施的常规人体工程学要求，设置在成年人腰部至胸部之间的高度区间，既能够起到有效的临边阻挡作用，也方便人员行进时自然握持借力。所有杆件的连接位置采用满焊焊接处理，焊接完成后对焊疤做打磨抛光，去除毛刺和焊接凸起，保证整体外观的平整性，同时避免焊接位置出现应力集中，

　　在长期使用过程中发生开裂。从安装边界来看，扶手整体的外轮廓距离被防护设备的外边缘预留了足够的安全间隙，不会因为扶手安装影响设备的正常运行、检修门的开启以及日常维护操作，立柱的安装位置避开了地面预埋管线、设备地脚螺栓的布设区域，不会对原有地面设施造成破坏。在结构强度校核层面，主横杆的壁厚选择满足水平侧向受力要求，能够承受人员倚靠时的侧向推力，以及突发情况下的冲击载荷，支撑立柱的间距设置经过挠度验算，保证横杆在受力时不会出现过大的下挠或者侧向变形。整体结构没有多余的装饰性构件，所有杆件都承担对应的结构受力作用，安装完成后不需要额外做复杂的维护，仅需定期检查固定螺栓的紧固状态、焊接位置的锈蚀情况即可，适配工厂车间、仓储平台、设备运维通道等多种工业场景的防护需求，能够在不占用过多地面空间的前提下，构建连续可靠的防护屏障，区分人行区域与设备运行区域，规范厂区内的人员行走动线，降低生产区域的安全隐患。
