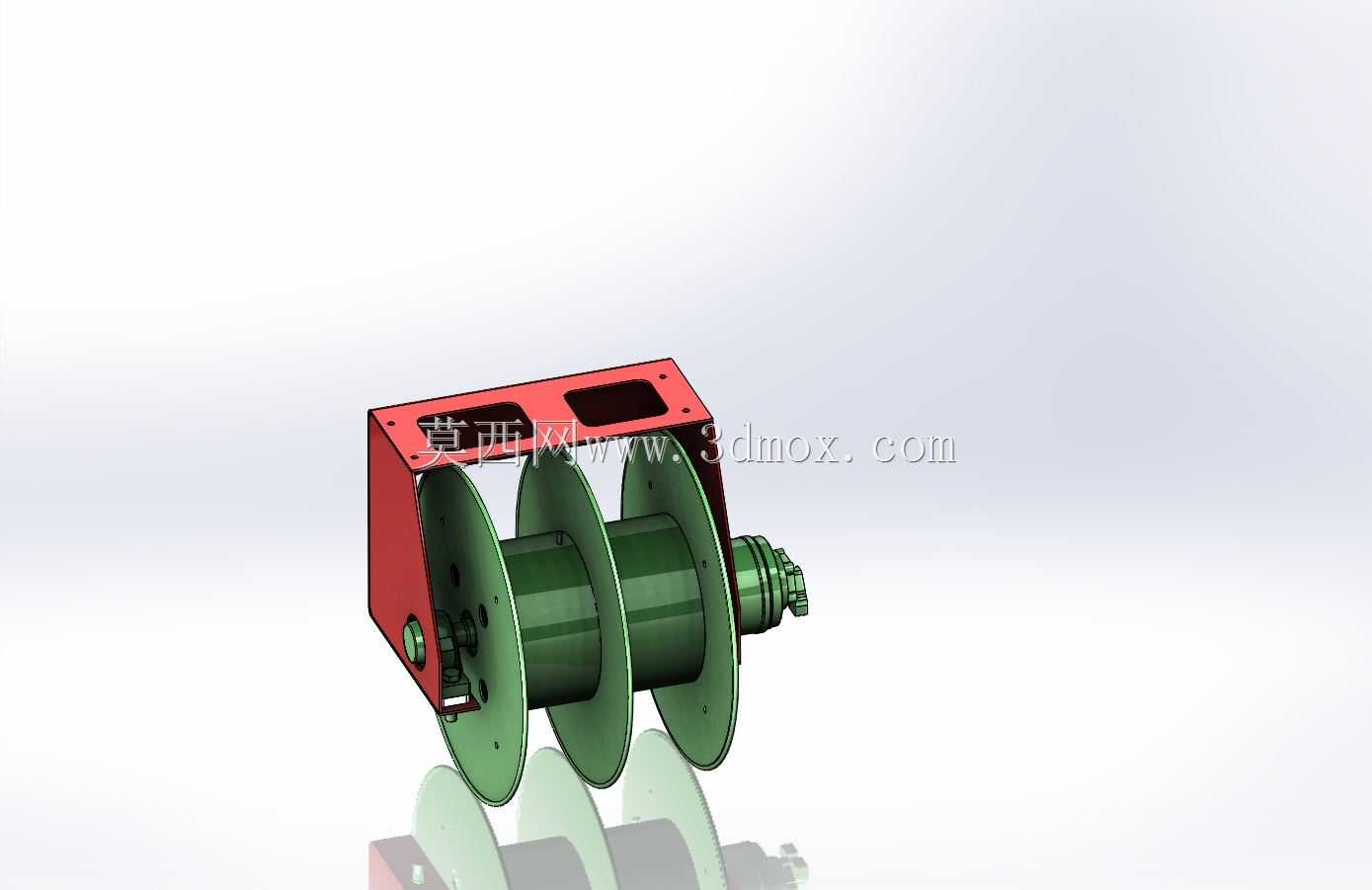

船用双软管同步收放卷盘结构设计

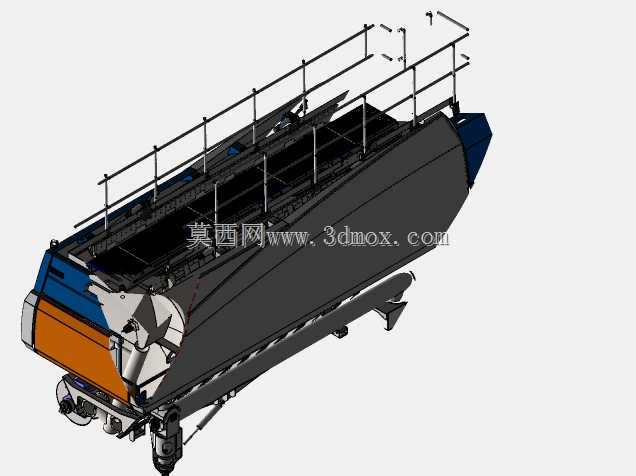

　　在船舶甲板流体输送作业场景中，软管的规整收纳与快速收放一直是影响甲板作业效率、管路使用寿命的核心环节，这款双软管卷盘正是针对船舶甲板作业的特殊工况开发的专用管路收放装置。不同于陆地工况使用的单管卷盘，船舶作业往往需要同时输送两种不同介质，比如燃油与淡水、压载水与压缩空气，或是作业需要的液压油与回油管路，双盘同步结构可以让两根软管在收放过程中保持同步速率，避免单管收放时出现的管路拉扯、缠绕错位问题，减少甲板作业时的管路整理工作量。从结构设计逻辑来看，该卷盘采用了倾斜式安装基座设计，适配船舶甲板的安装倾角，整体框架采用型钢焊接成型，顶部设置的安全护栏完全符合船舶甲板设备的人员防护要求，作业人员可以站在卷盘旁的操作平台上完成管路接头对接、

　　收放操作，护栏高度刚好到成年人腰部位置，不会干涉软管的拖拽路径，同时能避免船舶横摇时人员失足跌落。卷盘的核心转动支撑采用双侧轴承座布局，转动轴的同轴度公差控制在0.1mm以内，保证两根软管在满管状态下卷盘转动不会出现卡滞，即使在船舶横倾15度的工况下，转动阻力也不会出现明显波动。卷盘的容管槽做了分层导向设计，每根软管对应独立的导向轨道，收卷时软管会沿着轨道逐层排布，不会出现叠管、压管的问题，避免软管外层橡胶因为长期挤压出现开裂、鼓包的情况，延长软管的更换周期。从安装边界来看，该卷盘的底部安装脚采用标准化的螺栓孔布局，适配船舶甲板常见的预埋T型槽间距，安装时不需要额外在甲板上大规模开孔焊接，只需要匹配对应规格的螺栓即可完成固定，

　　整体外轮廓的突出部分做了圆弧倒角处理，避免甲板作业人员过往时被尖锐棱角磕碰。卷盘的端部设置了管路旋转接头，两根软管的介质通路在旋转接头处做了独立密封，密封件采用耐油、耐海水腐蚀的丁腈橡胶材质，即使长期接触海水飞溅、油气侵蚀，也不会出现介质串流、泄漏的问题，旋转接头的转动阻尼经过调校，收放软管时不会出现管路自由松脱的情况，同时不需要额外施加过大的拖拽力就能拉出软管。在实际作业场景中，该卷盘可以适配码头补给、甲板清洗、设备液压动力输送等多种作业需求，不需要在甲板上布置多套独立的单管卷盘，大幅节省甲板的有限安装空间，同时双管同步收放的设计可以让作业准备时间缩短近一半，以往需要两个人配合整理两根管路的工作，现在单人即可完成收放操作。

　　卷盘的侧面预留了驱动接口，既可以采用手动摇柄完成小行程的收管操作，也可以外接液压马达或者电动驱动单元，实现远距离遥控收放，适配不同吨位船舶的作业配置需求。框架表面做了多层防腐涂装处理，底层是环氧富锌底漆，中间层是云铁中间漆，面层是耐候聚氨酯面漆，可以适应海洋高盐雾、高湿度的腐蚀环境，不需要频繁做补漆维护。卷盘的导向滚轮采用尼龙材质，硬度适中，收放软管时不会刮伤软管的外层橡胶，滚轮的轴承采用免维护的密封轴承，长期暴露在甲板环境下也不会出现锈蚀卡滞。在设计过程中，还充分考虑了软管的弯曲半径要求，卷盘的卷筒直径严格匹配常用船用软管的最小允许弯曲半径，收卷过程中软管不会出现过度弯折导致的内层骨架层损伤，避免软管在带压工作时出现爆管风险。卷筒的侧板高度经过反复校核，满容量收卷时软管不会超出侧板边缘，即使船舶出现较大幅度的横摇纵摇，软管也不会从卷筒上脱出。底部的支撑结构做了加强筋设计，满管状态下整体结构的形变控制在1mm以内，不会因为长期承重出现框架变形、转动卡滞的问题。
