车站轨道旁污水收集处理装置结构设计

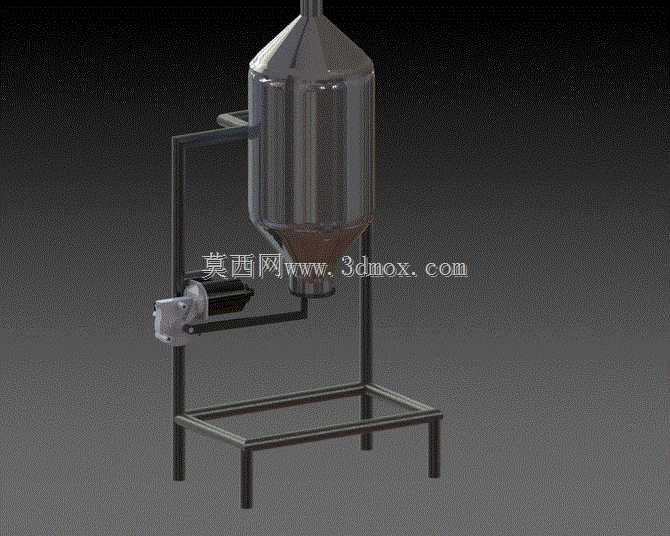

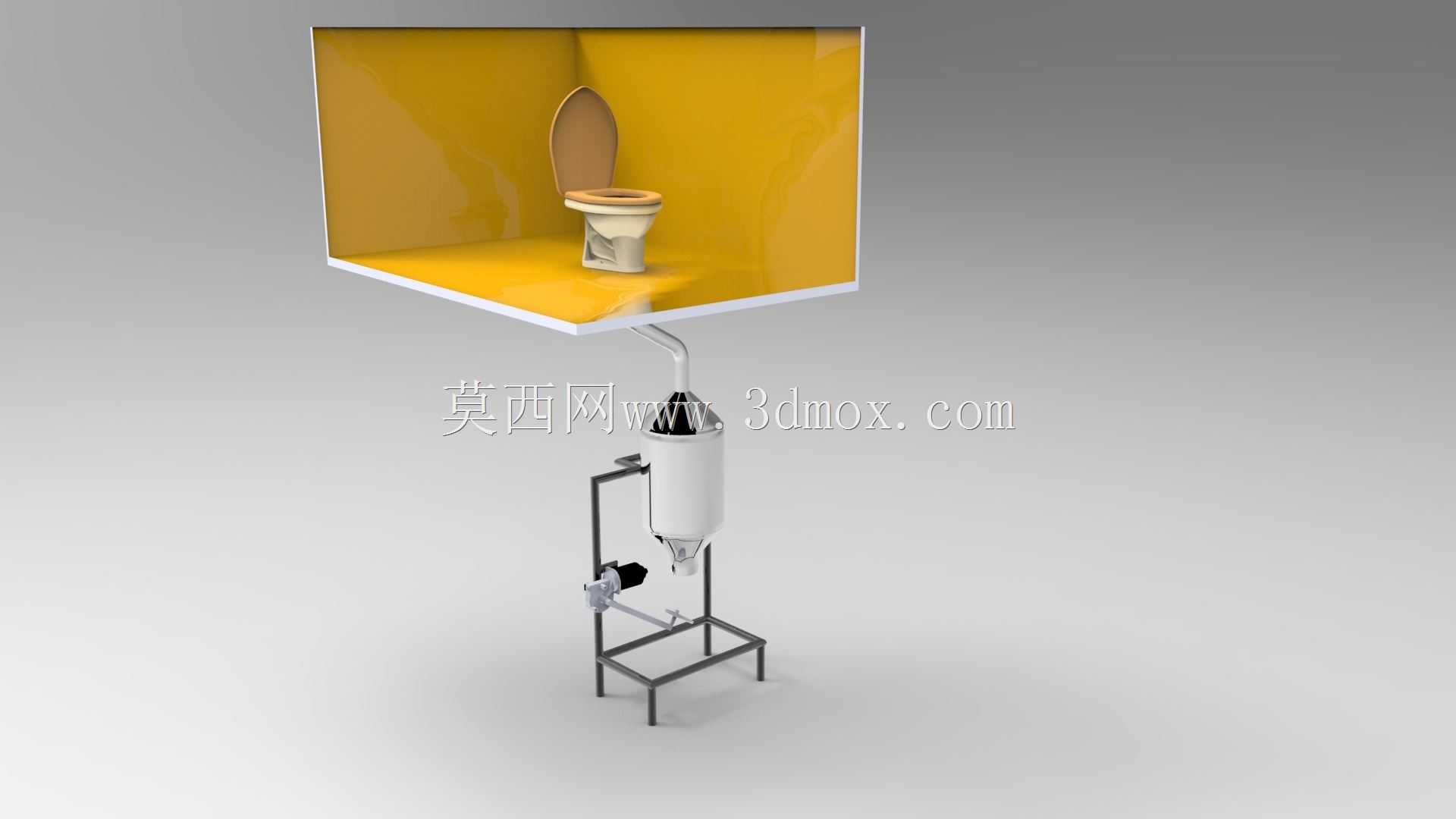

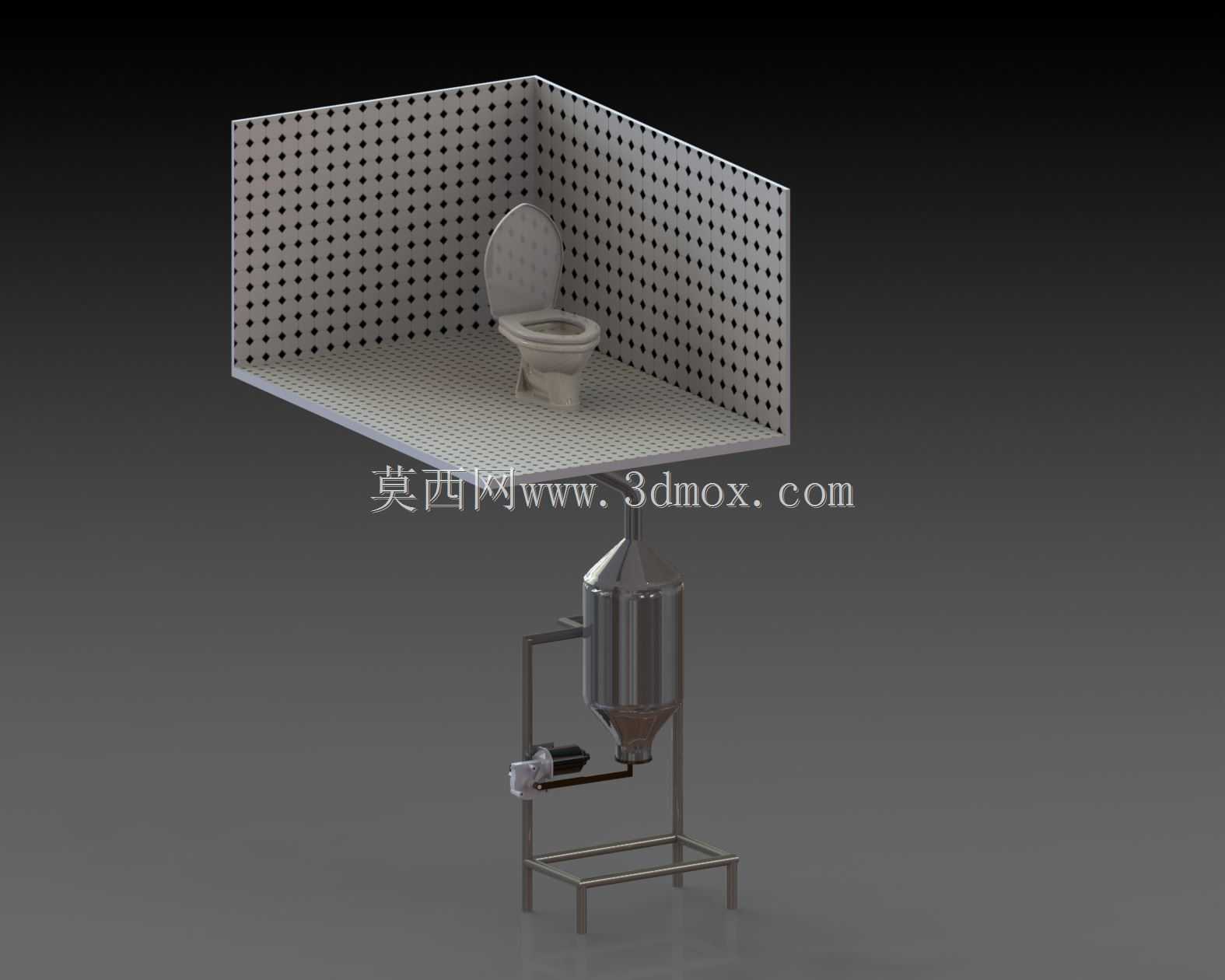

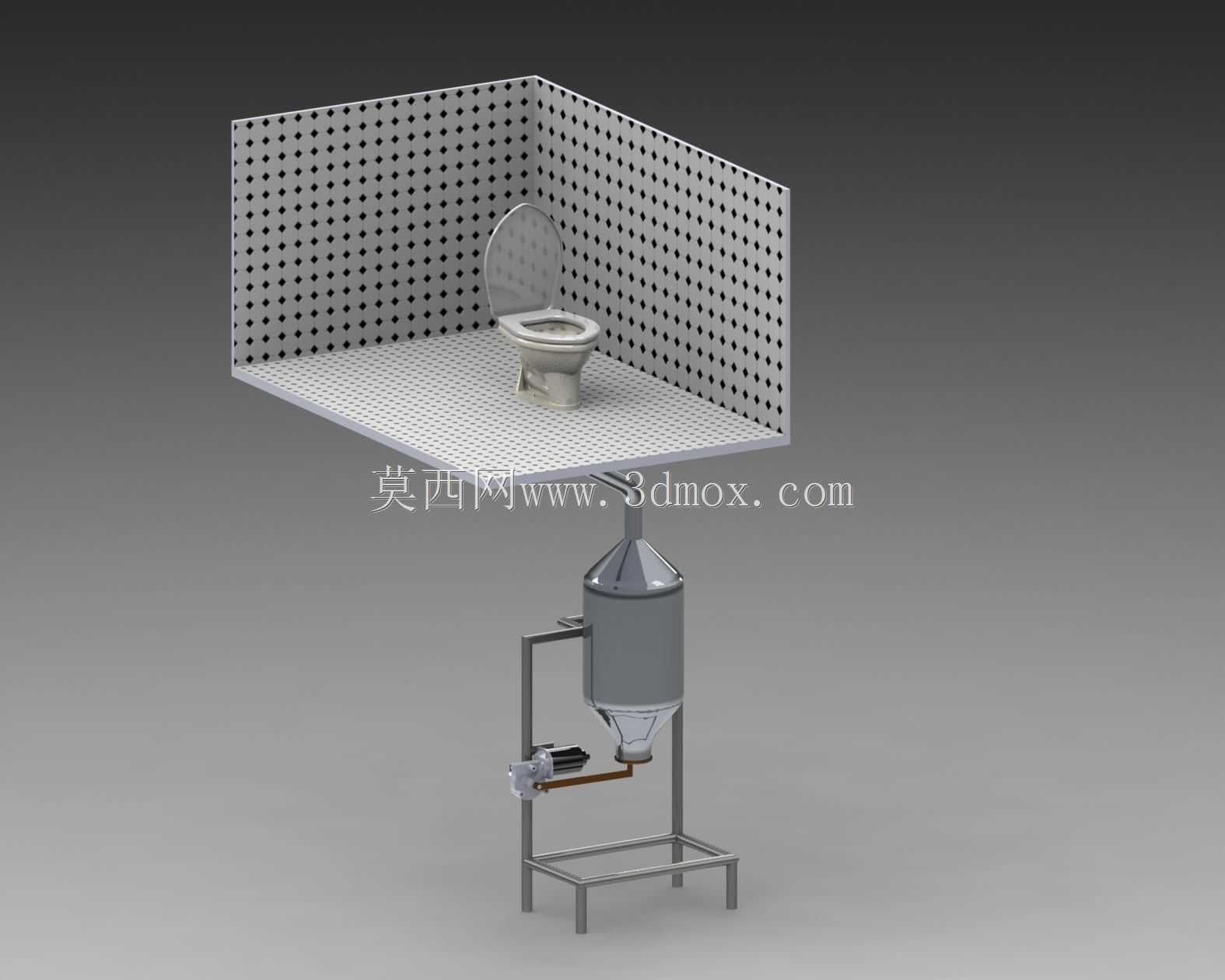

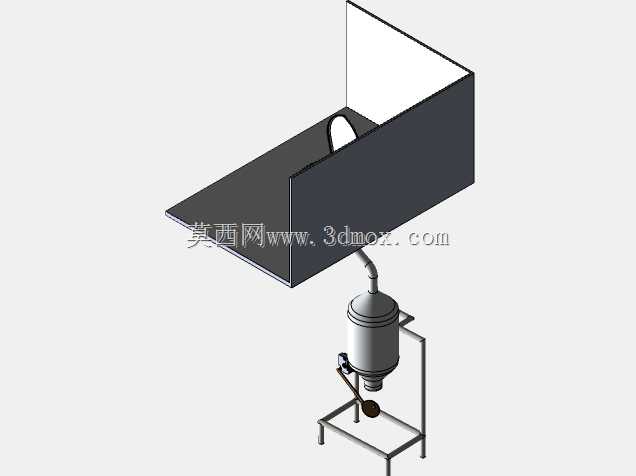

　　这套装置主要适配铁路车站站台边缘、列车停靠位旁的污水收集处置场景，解决过往列车停靠时集中排放的生活污水、车厢清洁废水随意流淌污染站场的问题。整套设备核心由立式锥形储污罐体、侧置驱动排污组件、方管焊接支撑机架三部分构成，罐体采用上圆柱下圆锥的结构设计，圆柱段提供足够的暂存容积，圆锥段大角度锥壁可让沉积的污物依靠自重向底部出料口滑移，避免污物挂壁堆积造成排料堵塞。罐体顶部设置快开式入料口，可对接列车排污管的快速接头，停靠时能在短时间内承接整节车厢的排污量，无需长时间等待排空。侧置的驱动组件通过联轴器连接罐底的螺旋输料轴，当罐内积存的污物达到设定液位时，启动驱动装置即可带动螺旋轴转动，将沉积在锥底的固态污物、混合渣质推送至侧方排出口，

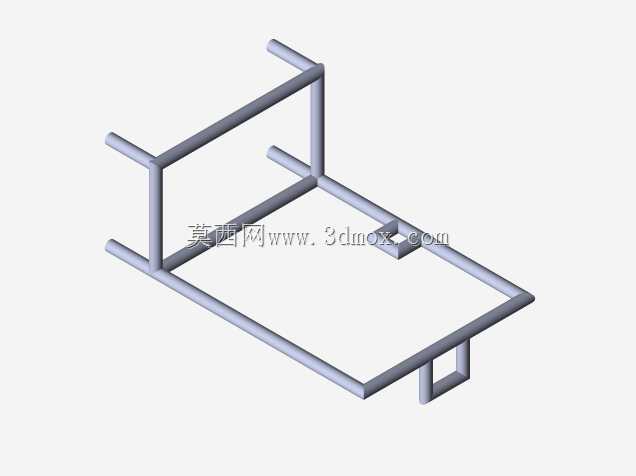

　　接入站场的污物转运管线，上层澄清的污水则可通过罐体中部的溢流口接入站场污水管网，实现固液初步分离，减少后续污水处理站的格栅拦截负荷。支撑机架采用标准矩形钢管焊接成型，底部为四脚支撑的框型底座，四根支腿向上延伸通过抱箍固定罐体中部，保证罐体安装后重心落在底座投影范围内，避免列车通过时的气流振动造成设备倾覆，机架底部预留地脚螺栓安装孔，可直接固定在站台旁的混凝土基础上，安装时需保证罐体垂直度偏差不超过千分之三，否则会影响锥底物料的自流效果，造成局部积料。设计时充分考虑站场的安装空间边界，整套设备横向最大宽度不超过1.2米，纵向深度控制在0.8米以内，安装后不会侵入列车行驶的安全限界，罐体总高度控制在2.2米，

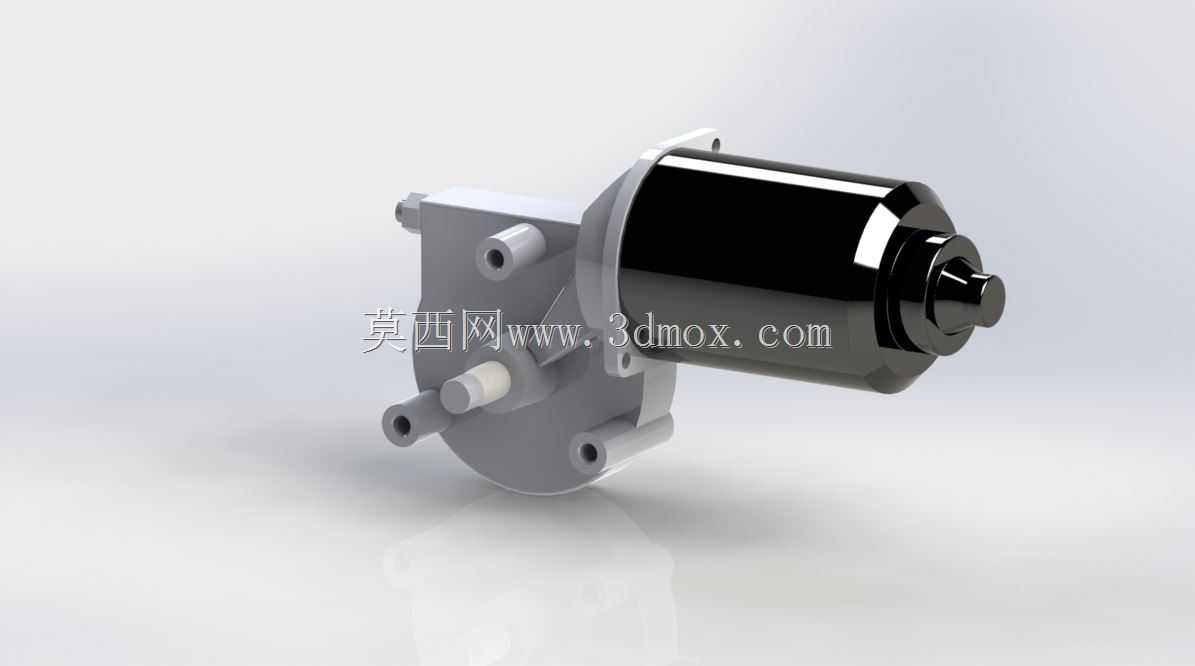

　　刚好匹配普通客运列车排污口的高度范围，无需额外加装过渡连接管即可完成对接。罐体侧壁预留了液位计安装接口、检修人孔位置，日常运维时可通过人孔进入罐内清理附着的顽固污物，液位计可实时反馈罐内液位高度，提醒运维人员及时启动排料程序，避免污水溢出污染站场。侧置的驱动装置采用减速电机直连的结构，省去了皮带传动、链传动的中间环节，减少站场多尘环境下的传动件磨损，电机防护等级不低于IP65，可适应露天站场的雨淋、扬尘工况。整套装置的结构受力经过校核，满水状态下机架的最大变形量不超过1毫米，支腿的压应力远低于钢材的许用应力，长期使用不会出现结构变形、罐体倾斜的问题。在实际使用场景中，该设备可沿站台长度方向每隔一定距离布置一台，

　　列车停靠时工作人员可快速将车厢排污管对接至设备入料口，全程无需人工搬运储污容器，大幅提升站场排污作业的效率，同时避免污水流淌造成的站场湿滑、异味扩散问题，改善车站的作业环境。设计过程中针对锥角角度做了多轮优化，最初采用45度锥角时，模拟测试发现含有卫生纸、食物残渣的污物容易在锥壁滞留，后续将锥角调整为60度后，污物的自流滑移效果明显提升，无需额外加装罐壁振动装置即可顺利排料，简化了设备结构，降低了制造成本和后期运维的故障点。罐体与机架的连接采用可拆卸式抱箍结构，后期更换罐体或者调整罐体安装高度时，无需切割焊接机架，仅需松开抱箍螺栓即可调整，适配不同车型排污口的高度差异。设备的所有外露金属件均做了防腐喷涂处理，可耐受站场环境中的雨雪、消毒剂腐蚀，延长设备的户外使用寿命。
