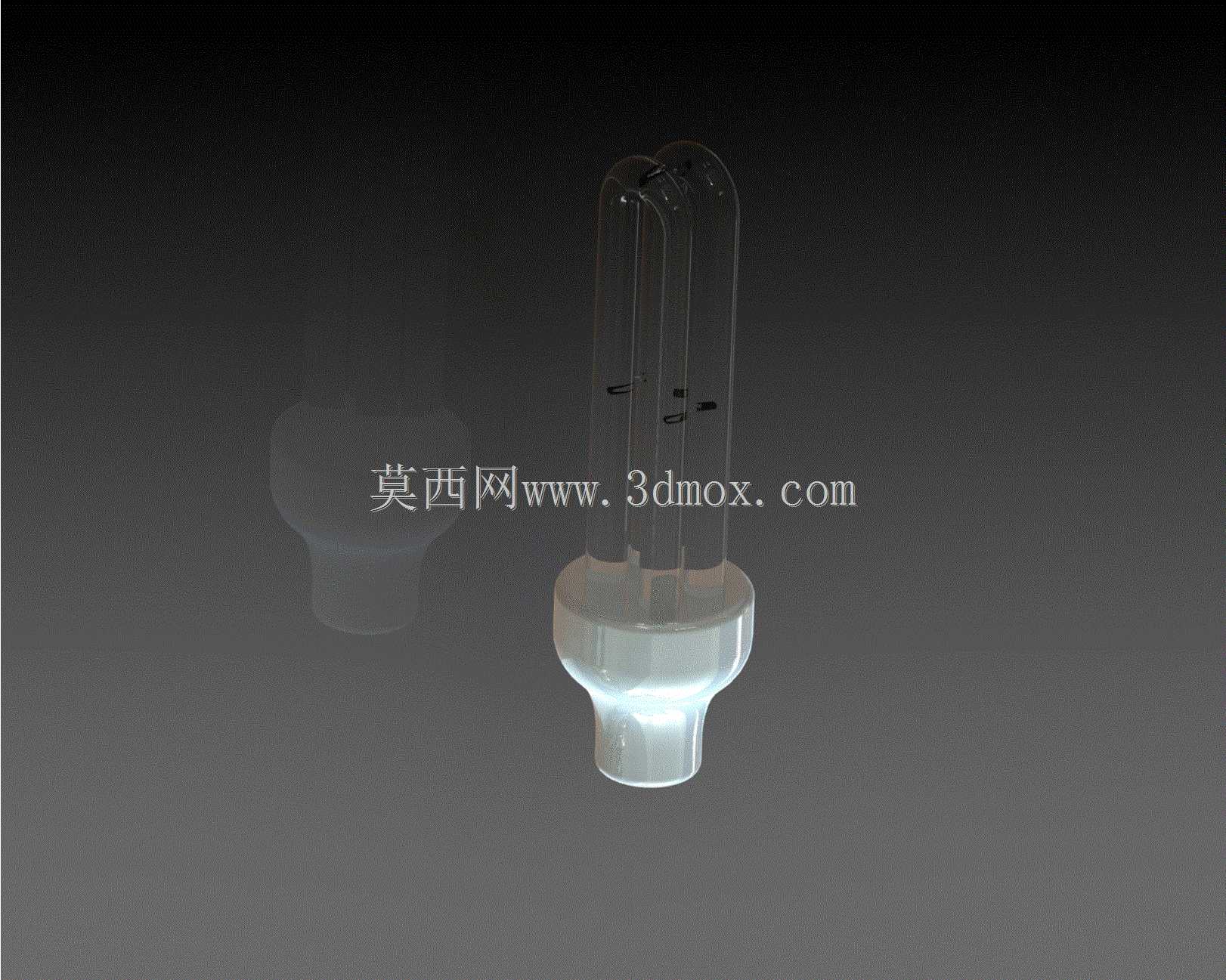

U型双管荧光节能照明灯具三维结构

　　日常做照明配套结构设计时，这类U型双管节能灯的三维建模是很常见的需求，不少商用、民用照明场景的配套选型都会涉及这类光源的结构匹配。先从实际应用场景说，这类灯具早年大量用于家庭室内顶灯、壁灯替换，也常见于写字楼格栅灯盘、走廊应急照明、厂房辅助工位照明，甚至部分低温环境的商用冷柜内部照明也会选用同结构的改型产品，核心是在有限的安装空间内提升发光面积，同时兼顾替换传统白炽灯的安装兼容性。

　　从实际用途来看，这类双管结构的节能灯，相比同功率单管荧光灯发光面更舒展，光线扩散角度更大，不需要额外搭配大尺寸柔光罩就能实现相对均匀的照明效果，灯头部分采用通用螺口设计的话，可以直接适配绝大多数传统E27/E14螺口灯座，不需要对原有照明线路、灯座结构做改造，替换成本极低，这也是当年这类产品能快速普及的核心结构优势。

　　说回产品本身的功能特性，建模时需要重点还原两个核心部分的结构边界：一是灯管部分，双U型的灯管弯折弧度、管壁厚度、灯管末端与灯座上盖的插接密封结构，这部分直接决定了灯管内部的放电空间尺寸，也会影响后续整灯的散热间隙设计——灯管和灯座衔接的位置必须预留足够的排气与散热缝隙，避免长期点亮时热量堆积在灯头位置，加速内部电子元件老化。二是灯头部分的结构，螺口的螺纹尺寸、绝缘层厚度、顶端触点的凸起高度，都要严格符合通用灯座的配合公差，实际装配时螺口拧入灯座后，既要保证触点可靠接触，也要避免螺纹配合过松导致接触不良、或者过紧导致拆卸困难。

　　设计思路上，这类灯具的建模优先保证安装兼容性，所有外部配合尺寸都要贴合通用照明配件的互换标准，灯管部分的双管平行度要控制在合理公差范围内，避免出现灯管歪斜导致整灯无法装入配套灯罩的情况。灯座外壳的造型做了圆弧过渡处理，一方面是减少注塑生产时的应力集中，另一方面也能避免安装时尖锐边角划伤操作人员。灯管与灯座的衔接位置做了阶梯式的卡扣结构，装配时可以直接涂胶后压合固定，不需要额外打螺丝固定，能有效提升装配效率，也能保证衔接位置的密封性，减少蚊虫、灰尘进入灯座内部的概率。

　　关于外形尺寸与安装边界，常规同规格的这类双U节能灯，整灯高度一般控制在120-150mm区间，灯管部分的最大外径在40-50mm左右，灯头螺口的外径完全匹配标准螺口灯座的尺寸，安装时只需要保证灯座内部有足够的深度容纳灯头部分，灯罩内部的径向空间大于灯管最大外径5mm以上，就能顺利完成装配。建模时还要注意灯管部分的透明度、灯座外壳的磨砂质感还原，方便后续做渲染验证时，直观判断整灯点亮后的光线扩散效果，提前排查是否会出现灯管遮挡光线、灯座反光导致眩光的问题。

　　实际做结构校验的时候，还要考虑整灯的重心位置，双管结构的重心基本和灯头轴线重合，拧入灯座后不会出现偏心歪斜的情况，长期使用也不会因为重力作用导致灯座接触片变形。另外灯管末端的电极位置，建模时要预留足够的接线空间，方便内部镇流器的线路排布，避免线路挤压到灯管管壁，长期使用出现磨损漏电的隐患。
