可实现多向摆动的铰接球头结构

　　在各类需要实现多自由度角度补偿、摆动传动的机械结构中，球头铰接结构是应用极为广泛的核心连接部件，小到民用设备的操作手柄、工装夹具的角度调节机构，大到工业设备的连杆传动、输送线的浮动对接结构，都能见到这类结构的身影。不同于刚性轴连接只能传递同轴扭矩与直线力，球头结构依靠球面配合的特性，能够在连接的两个部件存在一定角度偏差时，依然顺畅传递力与运动，不会出现卡滞、别劲的问题，这一特性让它在存在安装误差、工作中需要持续调整角度的工况下有着不可替代的作用。

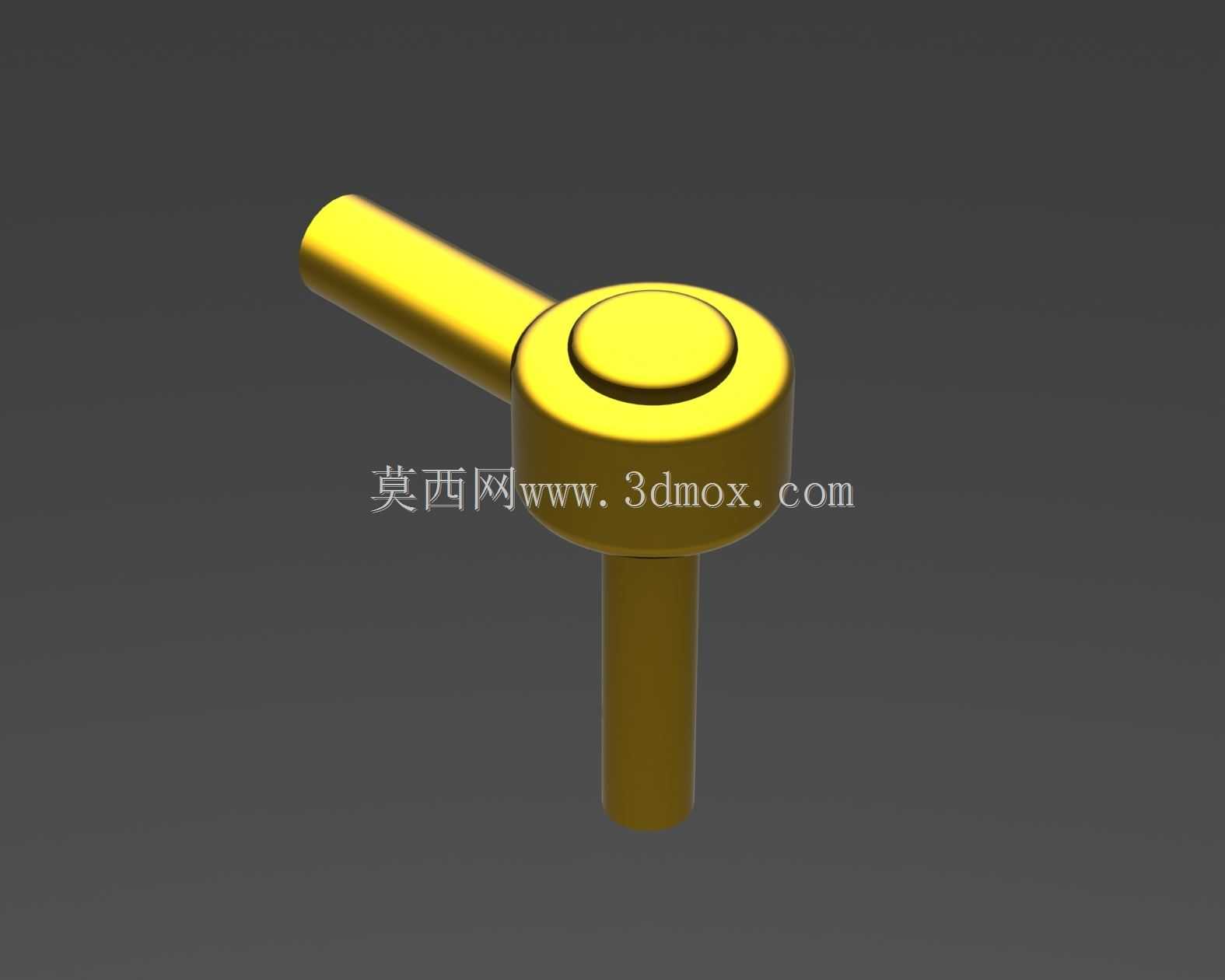

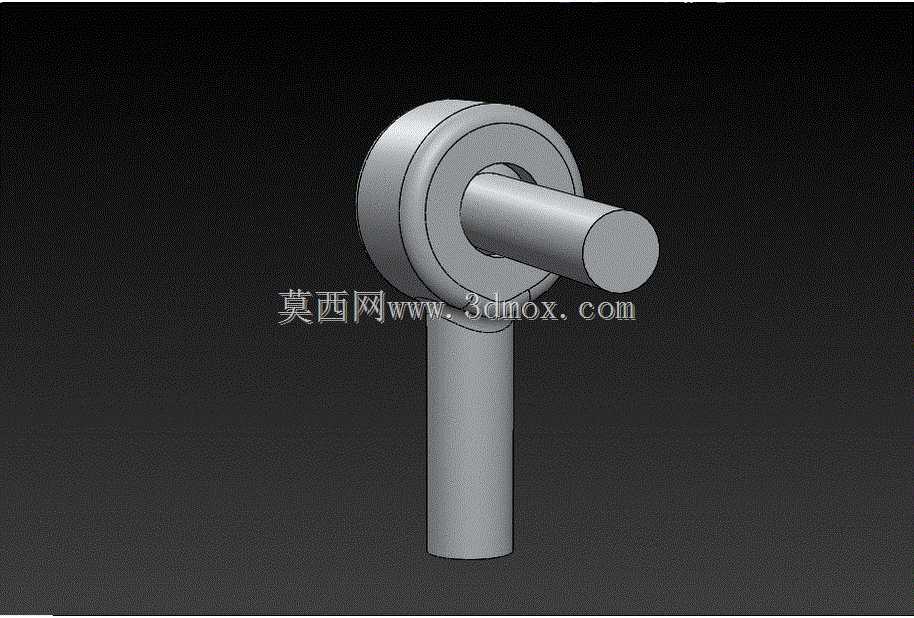

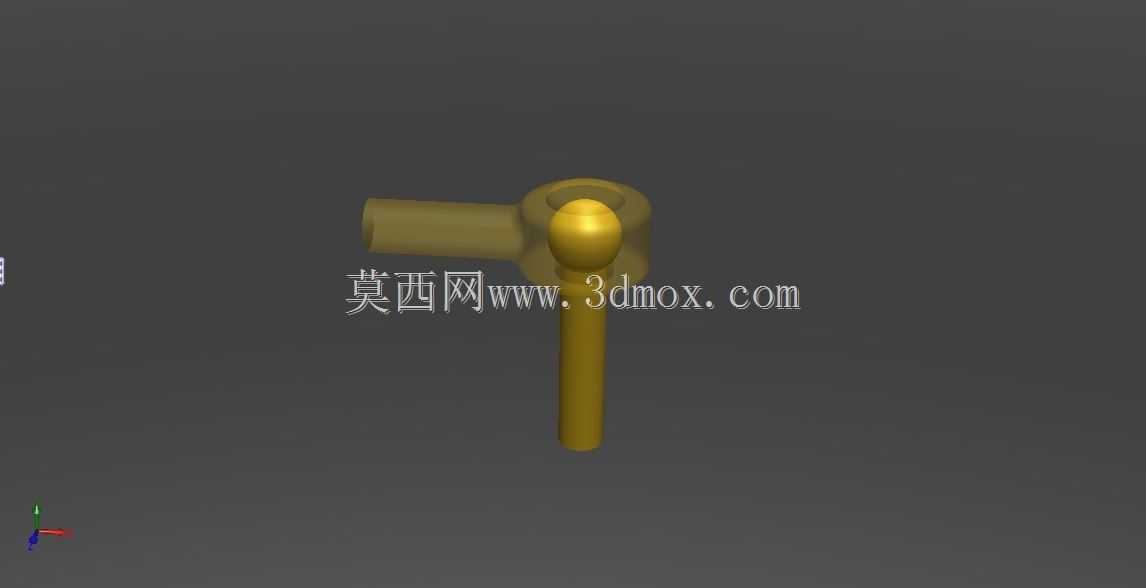

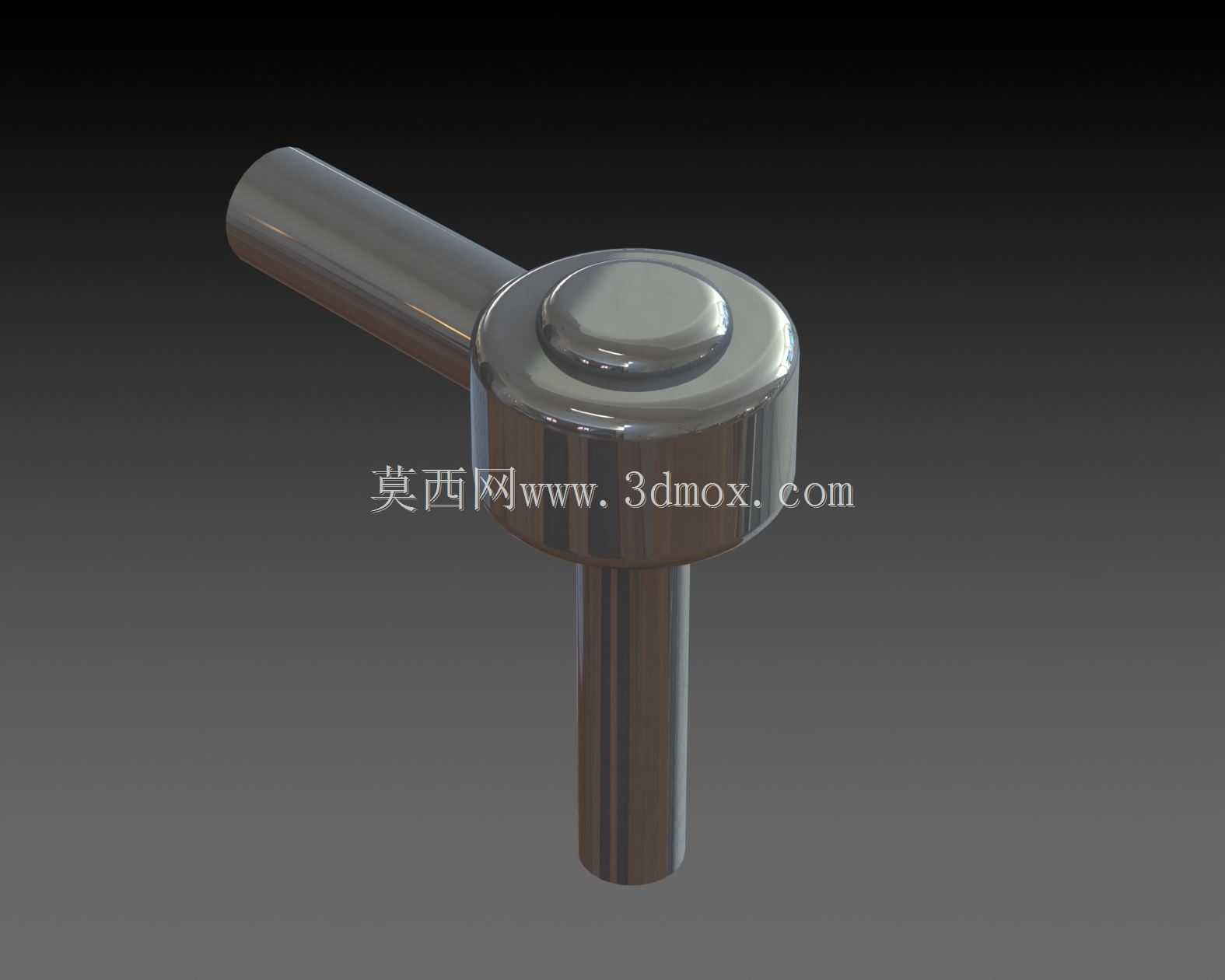

　　从结构设计逻辑来看，这款球头结构采用了一体式球头销配合包覆式球座的设计思路，球头销的一端为加工精度较高的整球结构，与球座的内球面形成面接触配合，相比点接触的铰接结构，面接触的球面配合能够承受更大的径向与轴向载荷，配合面的压强更低，长期往复摆动下的磨损量更小，使用寿命更长。球头销的另一端为圆柱形直杆，用于和外部执行部件连接，直杆与球体的过渡位置采用了大圆角过渡，避免应力集中，在承受交变载荷时不会在过渡位置出现断裂失效的问题。球座部分采用了环形包覆结构，既能够完整包裹球体的配合区域，保证球面配合的接触面积足够，又预留了足够的摆动空间，让球头销可以在一定锥角范围内实现任意方向的摆动，不会被球座边缘干涉。

　　在实际安装使用时，这类球头结构的安装边界需要重点关注，首先是球座的外径尺寸，需要匹配安装位的内孔公差，通常采用过渡配合或者小间隙配合加装定位销的方式固定，避免球座在工作过程中出现转动或者窜动。球头销直杆的直径需要匹配对接部件的连接孔，通常采用销轴连接或者螺纹紧固的方式，保证连接的可靠性，不会在传力过程中出现松脱。摆动角度的设计需要结合实际工况确定，这款结构的最大摆动角度可以满足常规工况下的角度补偿需求，在安装时需要预留足够的摆动空间，避免直杆在摆动到极限位置时和周边结构发生碰撞。

　　从功能特性上看，这款球头结构的运动顺畅度是核心设计指标，球面的配合间隙控制在合理范围内，既不会因为间隙过大导致传动过程中出现空程、晃动，影响运动传递的精度，也不会因为间隙过小导致摆动阻力过大，甚至在温度变化出现热胀冷缩时出现卡滞。在实际应用中，这类球头结构可以用于操作机构的手柄连接，让手柄能够根据操作人员的施力方向自适应调整角度，提升操作的手感；也可以用于连杆传动机构的两端铰接，补偿连杆加工、安装过程中产生的位置误差，避免传动过程中出现别劲，降低传动阻力，减少部件的磨损；还可以用于浮动工装的定位连接，让工装能够自适应工件的位置偏差，保证定位的准确性，避免硬接触导致工件或者工装损坏。

　　在设计这类球头结构时，需要重点考虑配合面的润滑设计，虽然这款结构的展示模型中没有标注油槽，但实际加工时通常会在球座的内球面加工浅油槽，存储润滑脂，长期工作时可以持续为球面配合提供润滑，降低磨损，提升使用寿命。同时球面的表面粗糙度需要控制在合理范围内，过高的粗糙度会增大摩擦阻力，加剧磨损，过低的粗糙度则会增加加工成本，需要结合实际使用的载荷、摆动频率选择合适的加工精度。材质选择上，通常球头销采用调质处理的合金钢，保证足够的强度与耐磨性，球座可以根据工况选择铜合金、工程塑料或者铸铁材质，重载工况下选择铜合金球座，轻载、需要低噪音的工况下可以选择工程塑料球座，降低成本的同时实现自润滑效果。
