汽车尾气处理催化转化器结构设计

　　在机动车排气系统的整体布局中，催化转化器是承担尾气污染物削减功能的核心部件，安装位置通常处于排气歧管下游、消声器上游的排气通路中段，需要同时适配发动机排气的高温工况、整车底盘的安装空间边界以及排气背压的设计要求。从实际装车场景来看，该部件需要承接发动机排出的高温废气，通过内部载体的催化作用将尾气中的一氧化碳、碳氢化合物、氮氧化物等有害组分转化为无害的二氧化碳、水和氮气，是满足机动车排放法规要求的必备装置，广泛应用于乘用车、商用车等各类搭载内燃机的道路车辆排气系统中。

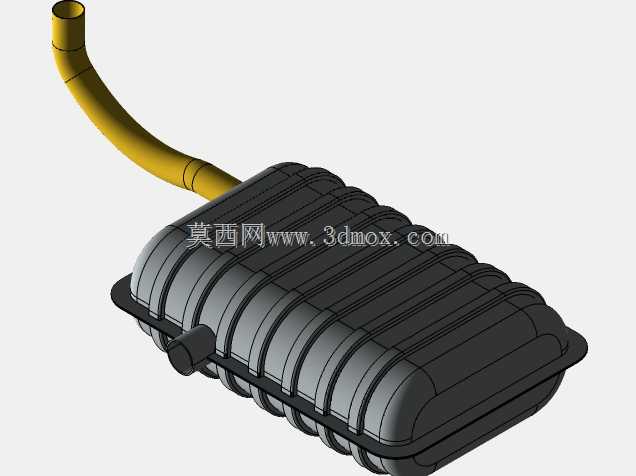

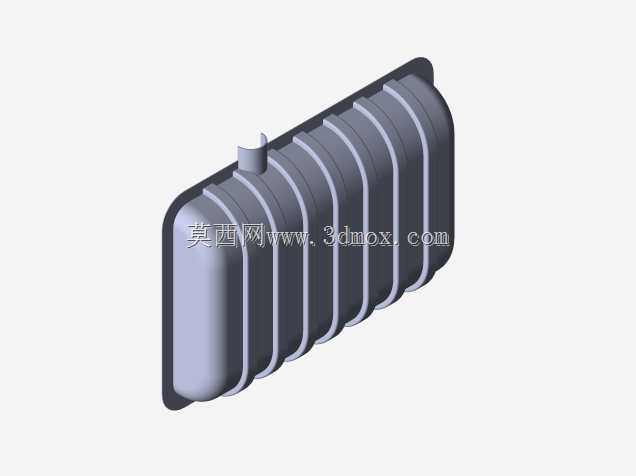

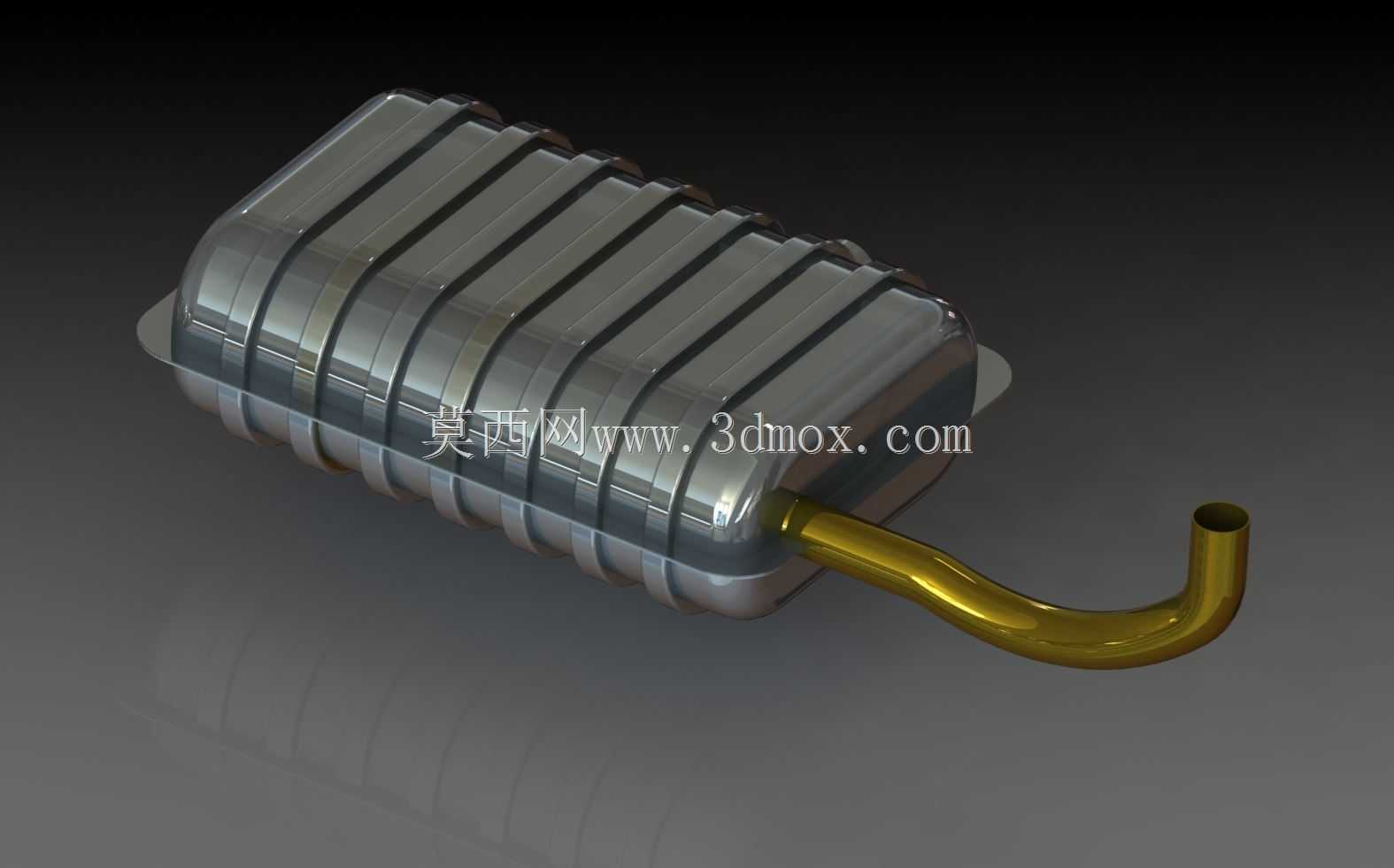

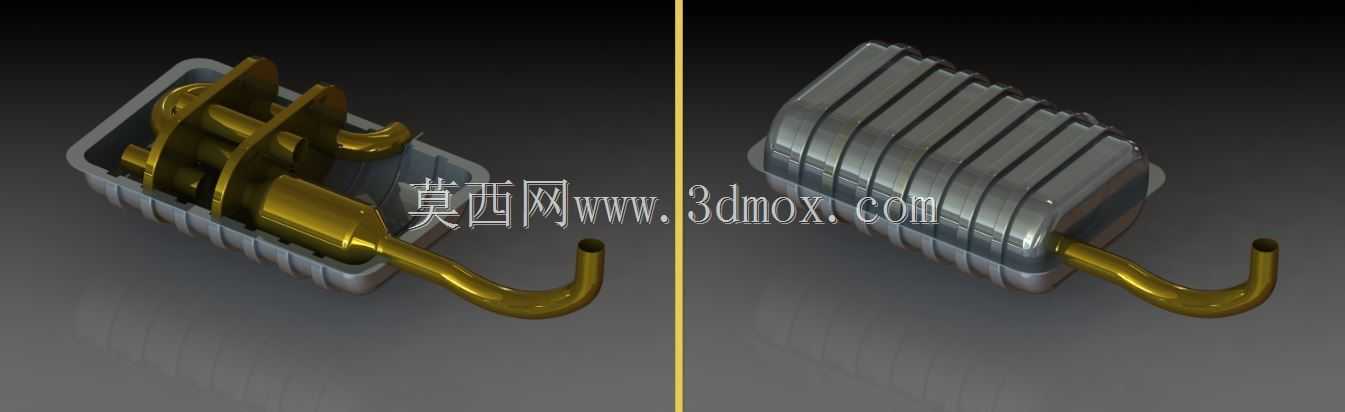

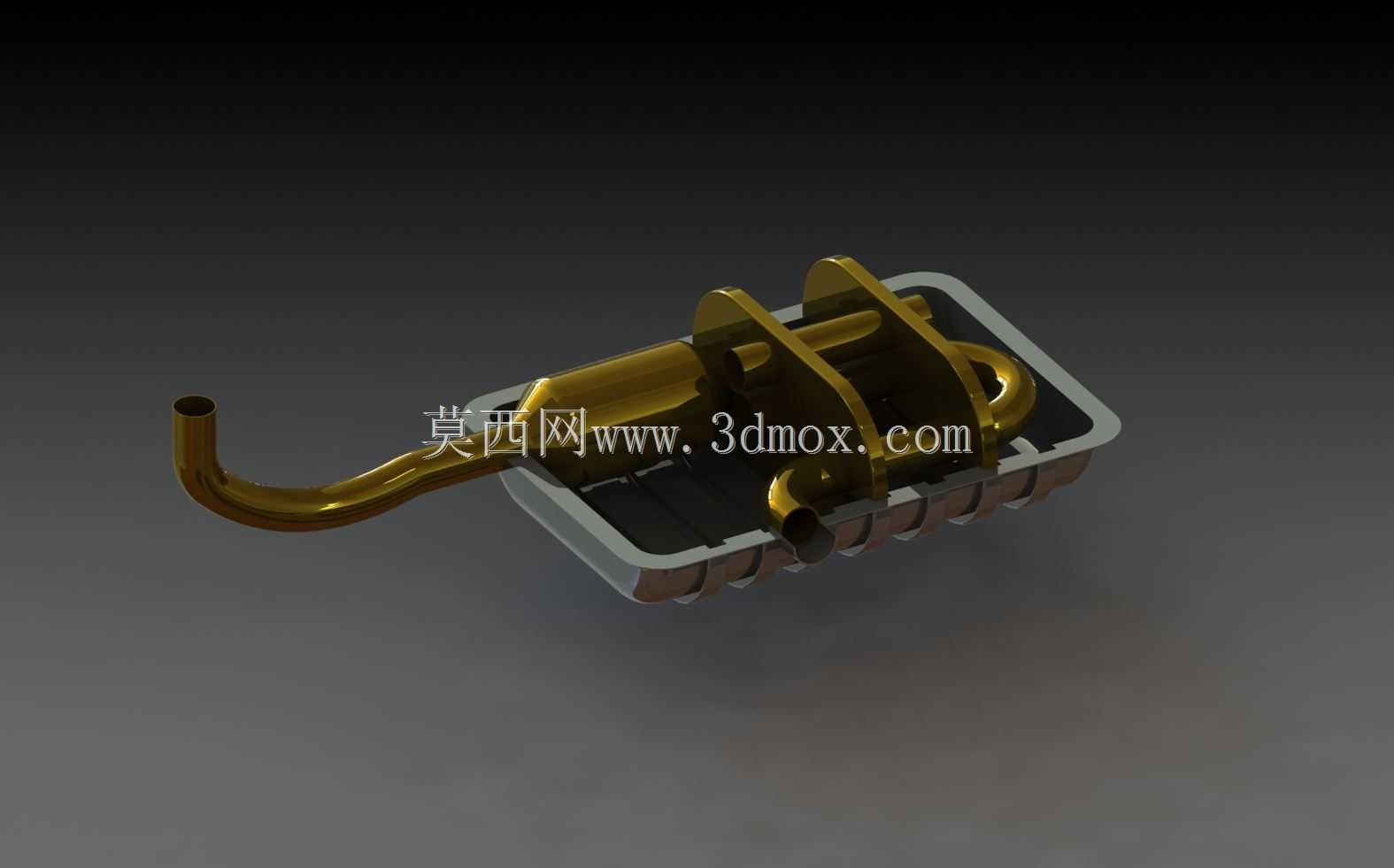

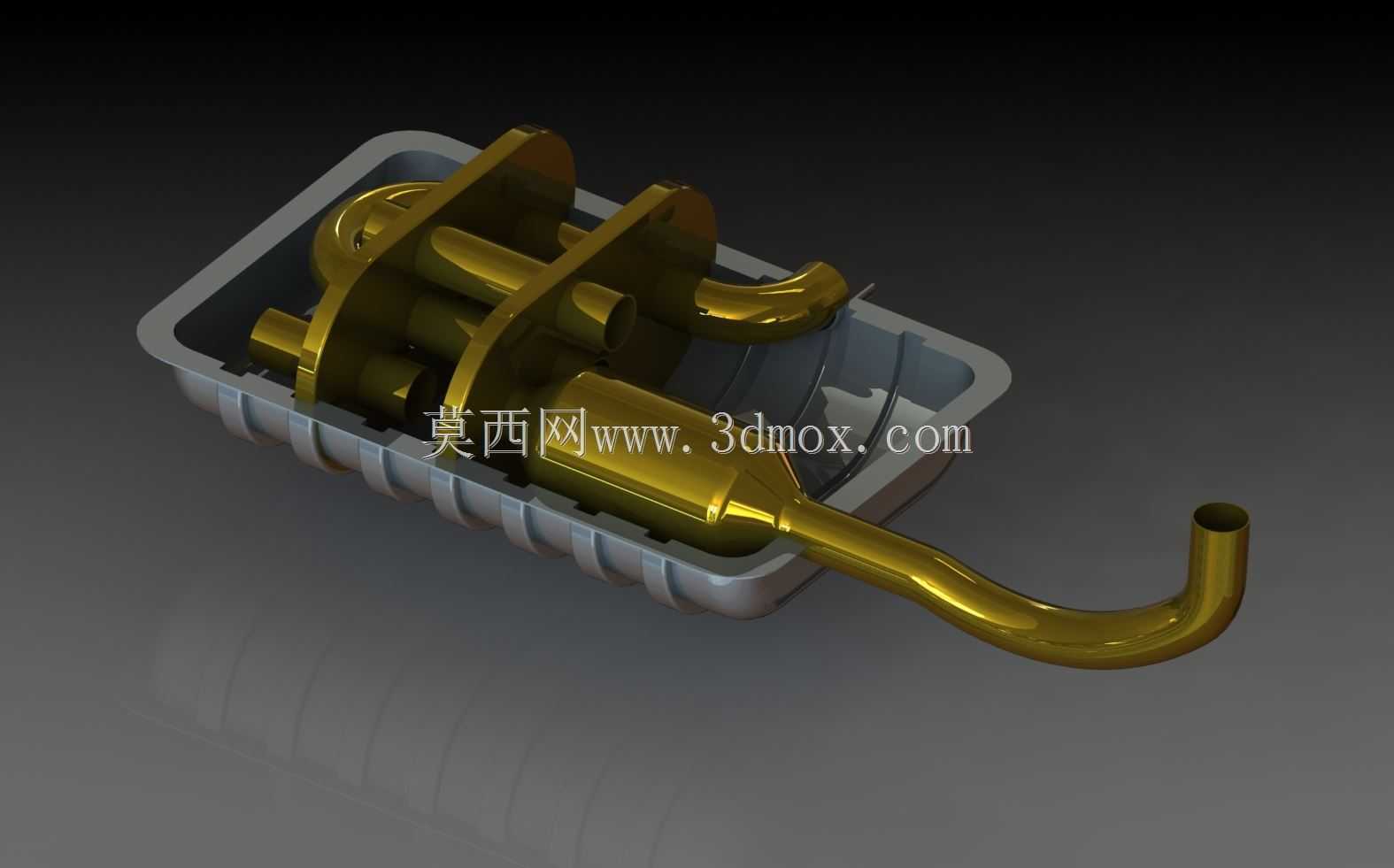

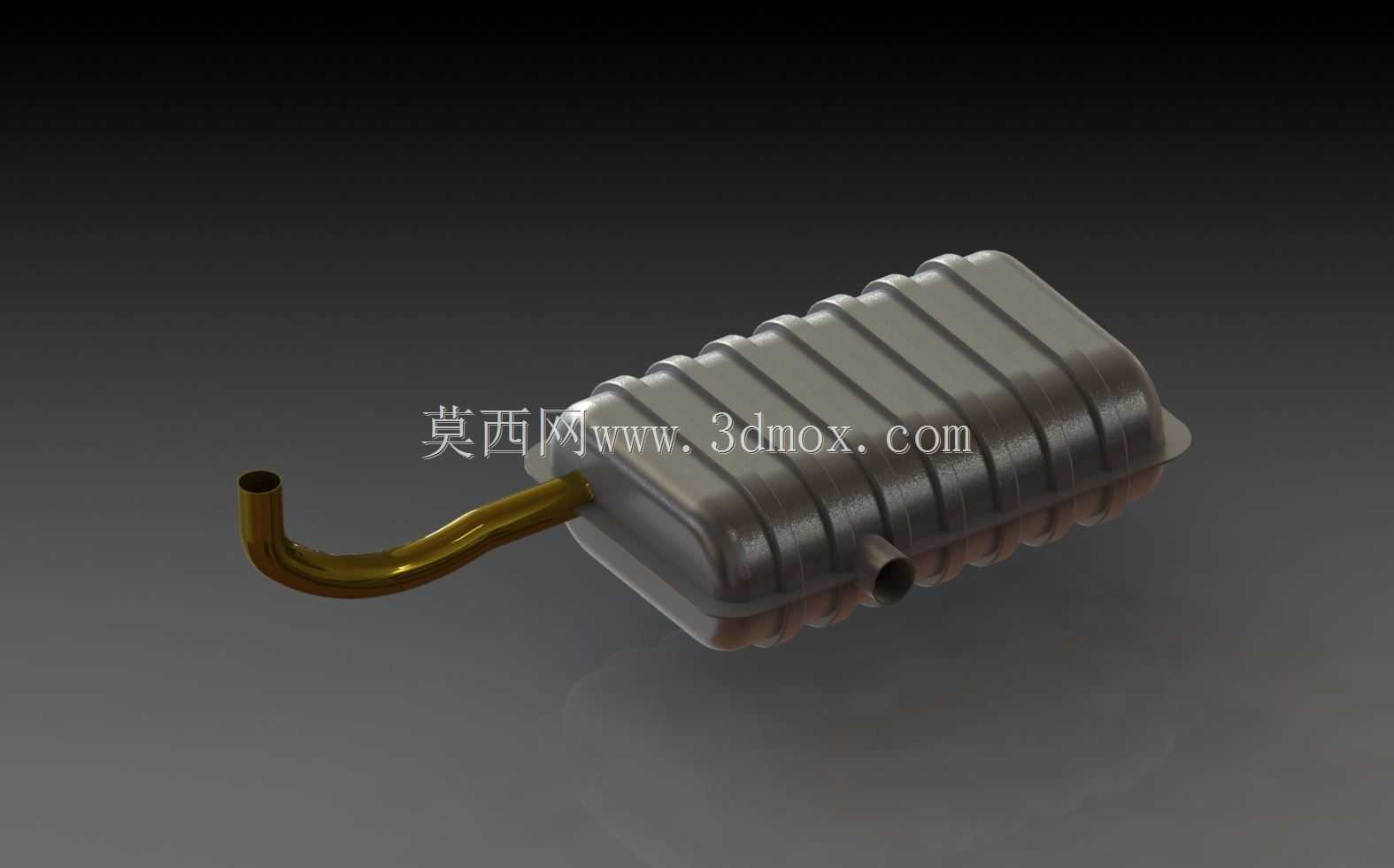

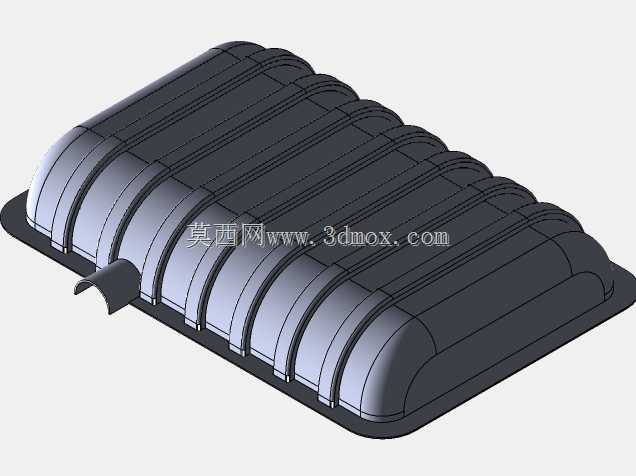

　　从结构设计角度来看，该催化转化器采用壳体集成式设计，外部为冲压成型的金属壳体，壳体表面设置有加强筋结构，既可以提升壳体在高温排气冲击下的结构刚度，避免长期使用过程中出现壳体变形、焊缝开裂等问题，也能够适配底盘安装点的固定需求，预留的安装支耳位置可以直接与底盘悬挂支架、排气吊耳进行匹配，减少现场安装时的二次加工工作量。内部的催化载体通过衬垫与壳体实现过盈配合，衬垫同时承担隔热、缓冲、密封的作用，能够吸收车辆行驶过程中产生的振动载荷，避免载体在交变振动下出现碎裂、移位等失效问题，同时减少壳体表面的热量传递，避免高温对底盘周边的线束、橡胶件造成热损伤。

　　进出气端的管路采用弯管成型设计，弯曲弧度经过流场仿真优化，能够减少排气气流在管路内部的涡流损失，降低整体排气背压，避免背压过高导致的发动机动力输出下降、燃油经济性变差等问题。进气端的接口尺寸匹配主流排气歧管的出口法兰规格，可以直接与不同排量的自然吸气、涡轮增压发动机排气出口进行对接，出气端的管路走向充分考虑了底盘下方的空间避让需求，能够避开底盘的传动轴、燃油管路、制动管路等周边部件，保证在车辆满载颠簸、悬架跳动的极限工况下，部件与周边构件仍保留足够的安全间隙，不会出现运动干涉。

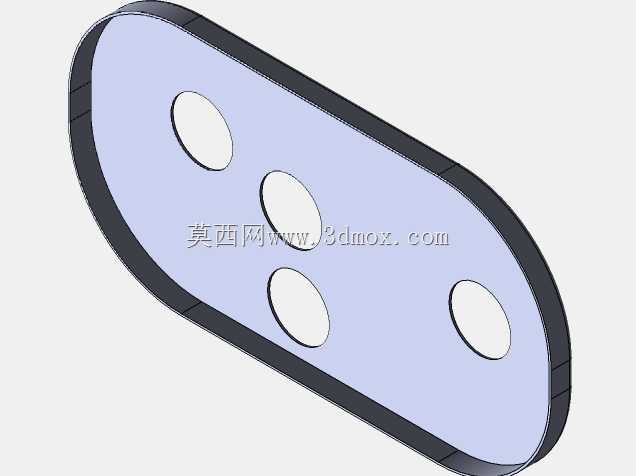

　　在功能特性设计上，该结构充分考虑了实际使用中的各类工况需求：壳体材料选用耐高温的铁素体不锈钢材质，能够承受排气系统最高近千度的持续高温，同时具备良好的抗腐蚀性能，可以抵御尾气中的冷凝水、酸性组分对壳体的腐蚀，延长部件的整体使用寿命。壳体外部的端盖采用咬合卷边工艺进行密封，相比传统焊接密封的结构，卷边结构的抗热变形能力更强，在反复的冷热交变工况下不容易出现密封失效、尾气泄漏的问题。内部的载体预留了足够的涂覆空间，可以根据不同的排放法规要求匹配不同贵金属含量的催化涂层，满足从国四到国六不同阶段的排放控制需求，不需要对外部壳体结构进行大幅修改即可实现产品的迭代升级，降低了后续衍生型号的开发成本。

　　从安装边界来看，该催化转化器的整体外形尺寸适配常规紧凑型乘用车的底盘布局，壳体的长宽高比例经过优化，既保证了内部载体有足够的容积来满足催化反应的接触时间要求，又不会过度占用底盘的离地间隙，避免车辆在非铺装路面行驶时出现托底磕碰损坏壳体的问题。进出气接口的位置公差控制在行业通用的装配公差范围内，能够兼容同平台多款车型的排气系统安装需求，减少整车装配线上的对位调整工作量，提升总装环节的生产效率。同时，壳体上预留了氧传感器的安装螺纹孔，位置处于催化器的进出气端合适位置，可以精准监测催化器前后的氧浓度变化，为发动机电控系统提供空燃比反馈信号，保证发动机始终工作在最佳空燃比区间，兼顾动力输出、燃油经济性与排放控制效果。

　　在结构细节处理上，管路与壳体的连接位置采用圆弧过渡结构，避免了直角连接带来的应力集中问题，在长期的排气热冲击与振动载荷作用下，连接位置的疲劳寿命能够满足整车全生命周期的使用要求。壳体表面的散热结构经过优化，既能够保证催化器快速达到起燃温度，缩短冷启动阶段的污染物排放时间，又能够避免表面温度过高带来的周边部件热老化风险。整体结构没有多余的冗余设计，所有的结构特征都服务于功能实现与安装适配，在满足性能要求的前提下尽可能控制部件的整体重量，符合汽车轻量化的设计趋势，能够帮助降低整车的簧下质量，提升车辆的操控表现。
