禽蛋运输周转用塑料蛋托架结构设计

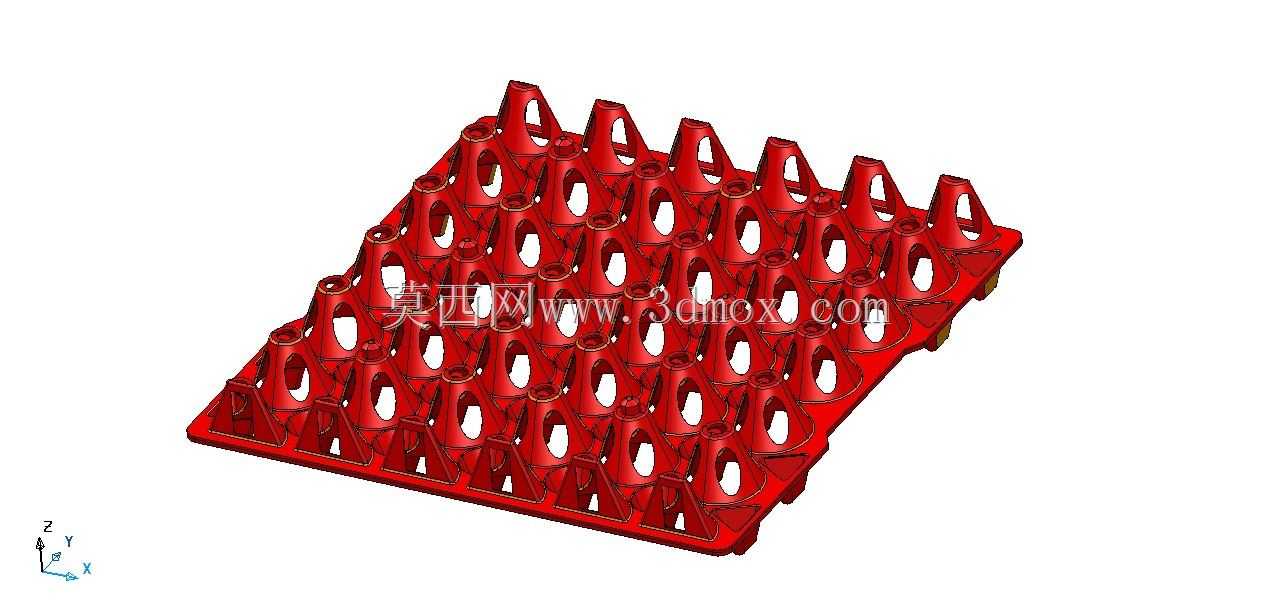

　　这款蛋托架主要面向禽蛋养殖、生鲜配送、商超仓储环节的禽蛋周转储运场景，日常使用中可直接堆叠放置在冷链周转车、仓储货架、配送货箱内，替代传统纸浆蛋托解决遇水易破损、重复利用率低的痛点。从结构设计逻辑来看，整体采用矩阵式排布的锥形支撑单元，每个单元对应单枚禽蛋的放置位，支撑壁做了渐变壁厚处理，靠近托架底部的位置壁厚稍厚，保证整体堆叠时的承重能力，靠近蛋体接触的上沿位置壁厚减薄，同时在每个支撑单元的侧壁开设对称的椭圆镂空孔，一方面减少注塑成型时的材料用量，降低制品收缩变形概率，另一方面镂空结构可在受到外力冲击时产生微小弹性形变，吸收磕碰产生的冲击力，避免禽蛋受硬接触出现裂纹。托架整体为矩形平板式结构，边缘做了围边凸起设计，

　　堆叠时上层托架的底部卡槽可刚好嵌入下层托架的围边内，多层堆叠时不会出现滑移错位，即使在运输车辆颠簸工况下，整摞托架也能保持稳定的堆叠状态，不会出现侧翻散落的问题。每个蛋位的锥形内腔做了圆弧过渡处理，没有尖锐棱角，适配不同大小的鸡蛋、鸭蛋等常见禽蛋尺寸，蛋体放入后不会出现卡滞过紧的情况，取放时只需轻微施力即可拿出，不会因为接触面积过小造成蛋面压强过大出现破损。托架底部设计有交叉的加强筋结构，在不增加整体壁厚的前提下提升了盘面的抗弯折能力，即使单盘放满禽蛋后单侧受力抬起，盘面也不会出现明显的挠曲变形，避免蛋体从托架上滑落。在实际使用场景中，这款托架可适配常规的生鲜周转箱内部尺寸，直接放入标准周转箱内即可完成整箱备货，

　　也可单独放置在商超货架上作为禽蛋陈列载具，镂空结构还能保证禽蛋表面的通风，避免长时间密闭存放出现闷坏变质的情况。设计过程中充分考虑了注塑成型的工艺性，所有拔模方向统一垂直于盘面，没有倒扣结构，不需要复杂的抽芯机构即可完成注塑生产，支撑单元之间的连接位置都做了圆角过渡，减少应力集中，提升制品的抗摔性能，即使从一米左右的高度意外跌落，也不会出现支撑筋断裂的情况，可满足上千次重复周转使用的需求。托架的四个角做了圆弧倒角处理，避免操作人员搬运时被尖锐边角划伤，盘面没有多余的突出结构，空盘状态下可嵌套堆叠，大幅减少空盘存储时占用的仓储空间，降低返程运输的物流成本。从安装边界来看，这款托架不需要额外的固定配件，可直接放置在平面载具上使用，

　　堆叠层数可根据实际承重需求调整，常规工况下单摞堆叠10层时，最下层托架的变形量仍在允许范围内，不会出现蛋位挤压变形导致禽蛋破损的问题。每个支撑单元的中心位置都做了微小的凸点设计，蛋体放入后不会与托架底部完全贴合，预留的微小间隙可避免蛋面与托架长时间贴合出现水印，同时冲洗清洁时水流可顺利通过间隙带走残留的污渍，提升清洁效率。
