1mm螺距螺栓滚丝轮辊模结构设计

　　在紧固件批量生产的滚丝工序场景里，这类辊模是滚丝机上直接完成螺纹冷挤压成型的核心工作部件，和切削类螺纹加工刀具不同，它依靠金属塑性变形让工件表面形成规整螺纹牙型，加工过程无切屑产生，材料利用率高，加工出的螺纹表面纤维连续，抗拉抗疲劳性能远优于切削加工的螺纹件，广泛适配标准外螺纹紧固件、细长轴类外螺纹零件的批量加工需求，在五金紧固件制造、汽车标准件生产、通用机械零部件加工车间的滚丝设备上都有大量应用。

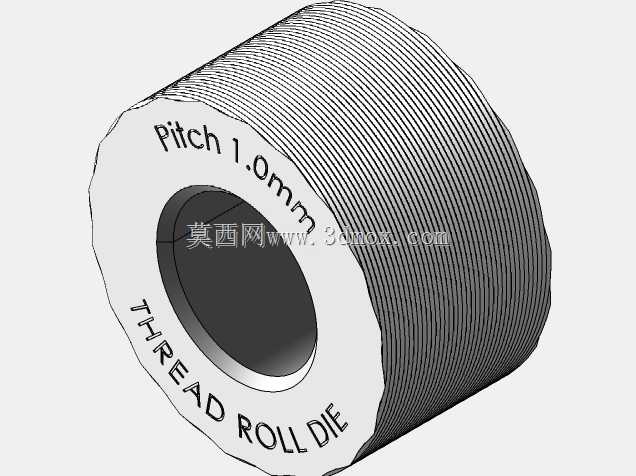

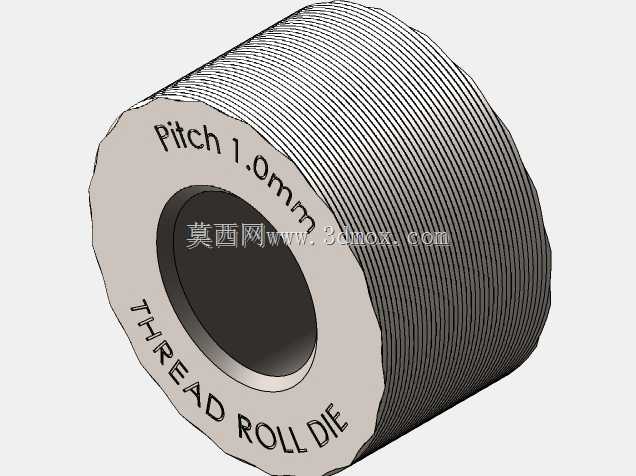

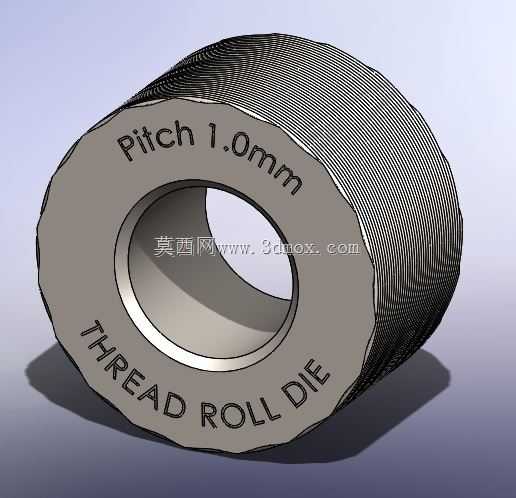

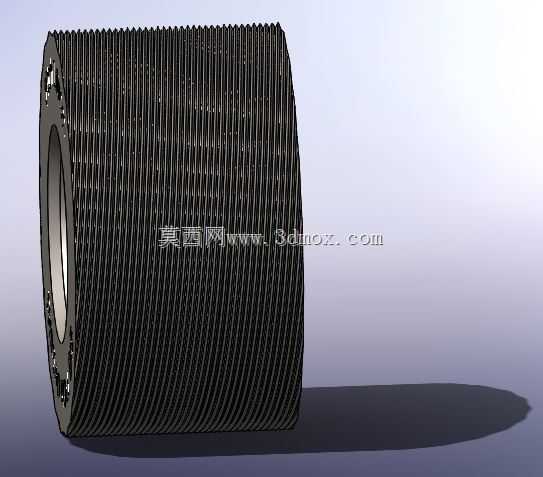

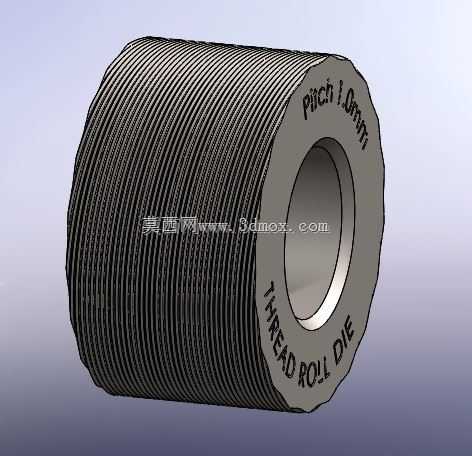

　　从实际功能特性来看，这款辊模针对螺距1.0mm的公制外螺纹加工设计，辊模外圆柱面加工有对应螺距的精密牙型，工作时两个配对辊模以固定中心距安装在滚丝机主轴上，同向等速旋转，将待加工的圆柱形坯料送入两辊之间，依靠辊模和坯料之间的摩擦力带动坯料反向旋转，同时辊模缓慢进给施压，让坯料表面金属逐步塑性流动，填充到辊模的牙型间隙里，最终成型出符合精度要求的外螺纹。辊模端面直接标注螺距参数，能避免车间换模时出现参数错配，减少换模调试的出错概率，外圆面的滚花结构并非装饰设计，是为了增加辊模和装卸夹具之间的摩擦力，避免辊模在高速重载工作时出现相对打滑，保证传动扭矩稳定传递。

　　设计这类辊模时，首先要匹配目标加工螺纹的牙型角、螺距、牙顶牙底圆弧参数，牙型的尺寸公差需要比成品螺纹高1-2个精度等级，才能保证冷挤压成型后工件的螺纹精度符合规范；其次要考虑冷挤压加工时的金属流动余量，辊模的牙型深度不能直接照搬螺纹理论牙高，需要预留金属塑性变形的延展空间，避免出现牙顶充不满或者牙型过切的问题。辊模的内孔是核心安装基准，内孔的尺寸公差、圆柱度、和两端面的垂直度都有严格要求，安装时内孔和滚丝机主轴的配合间隙需要控制在合理范围，间隙过大会导致辊模工作时跳动，加工出的螺纹出现螺距累积误差、牙型歪斜问题，间隙过小则会增加装卸难度，加速主轴和辊模内孔的磨损。

　　从安装边界来看，这类环形辊模的轴向宽度需要匹配对应型号滚丝机的主轴安装位长度，安装时两端需要配合高精度垫片锁紧，保证辊模端面和主轴轴线垂直，避免工作时出现轴向窜动；两辊的中心距需要根据待加工坯料的直径、螺纹的牙高提前计算调整，初始进给压力要根据坯料的材质硬度匹配，低碳钢类坯料进给压力可适当调高，不锈钢、合金钢类硬质坯料则需要降低进给速度，避免辊模牙型出现崩裂。辊模的外径尺寸直接影响单圈旋转能成型的螺纹长度，外径越大，和坯料的接触包角越大，加工时的受力越均匀，越适合加工大长径比的细长螺纹件，减少工件弯曲变形的概率。日常使用中，这类辊模需要定期检查牙型磨损情况，当牙顶出现圆角磨损、加工出的螺纹通止规不合格时，要及时更换或者修磨牙型，避免批量产出不合格零件。
