手摇锥齿轮丝杠升降传动机构

　　该传动机构核心采用锥齿轮组配合梯形丝杠实现直线升降动作，输入端设置手摇柄，可通过人工手动输入扭矩完成动力传递，适合无动力供电场景下的小行程、低频次升降作业需求，常见于小型工装夹具高度调节、轻型物料工位举升、实验测试平台高度微调等场景，单组机构额定承载适配百公斤级以内的负载，传动具备反向自锁特性，无需额外配置制动组件即可在行程任意位置保持锁定，避免负载下坠风险。

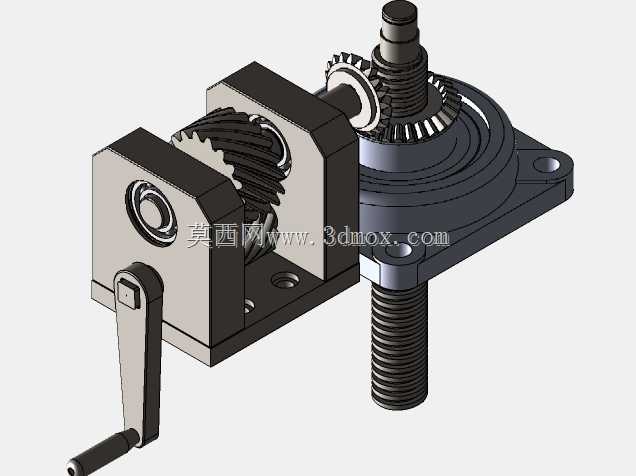

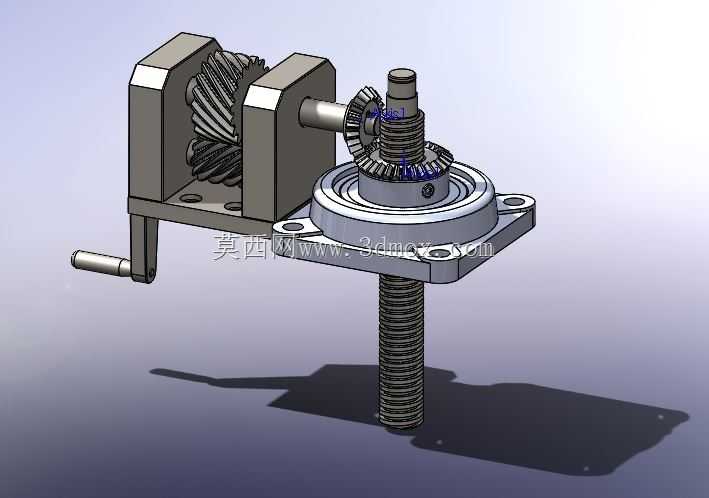

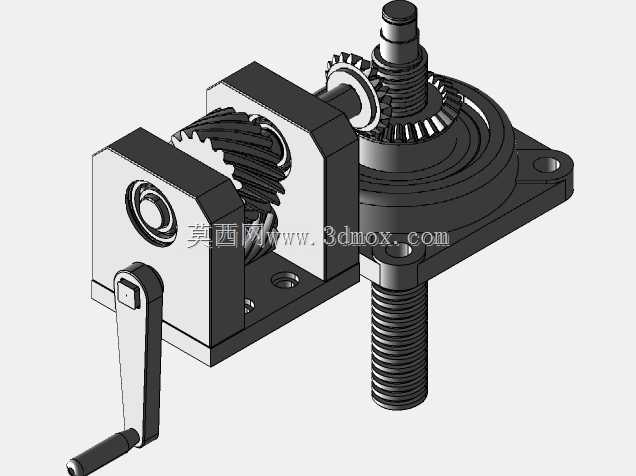

　　从结构布局来看，输入端的主动锥齿轮与传动轴固连，手摇柄直接安装在传动轴外伸端，轴承座采用分体式铸铁支架结构，两个支架分别布置在主动锥齿轮两侧，通过内装的深沟球轴承支撑传动轴，抵消锥齿轮啮合产生的径向与轴向分力，保证传动过程中齿轮啮合间隙稳定，不会出现偏载打齿问题。与主动锥齿轮啮合的从动锥齿轮固定在丝杠螺母的外圈法兰上，螺母通过推力球轴承安装在方形安装底座上，底座四角设置贯通安装孔，可直接通过螺栓固定在设备机架或工作台面，安装孔的孔位间距适配常规工业铝型材及钢板机架的安装标准，无需额外加工转接板即可完成装配。

　　丝杠采用梯形牙型，导程适配手动操作的输入扭矩需求，摇动手柄一圈对应的升降行程经过传动比换算后，既不会因行程过小导致操作效率过低，也不会因行程过大造成手动操作力超标，正常成年男性单手操作即可完成全行程升降动作。从动锥齿轮与螺母的连接采用周向平键加端面螺栓紧固的方式，保证扭矩传递过程中无相对滑动，推力球轴承布置在螺母与安装底座之间，可承受丝杠传递的轴向负载，将滑动摩擦转化为滚动摩擦，大幅降低手动操作的阻力，同时避免螺母端面与底座直接磨损，延长机构整体使用寿命。

　　设计过程中重点考量了手动操作的人机工程学，手摇柄的力臂长度经过扭矩核算，在额定负载下操作力控制在150N以内，符合人工操作的施力舒适区间；锥齿轮的模数根据承载需求选取，齿面经过参数优化保证重合度大于1.2，传动过程无明显卡顿，啮合噪音控制在60分贝以内，适合车间及实验室等常规作业环境使用。安装边界方面，方形安装底座的轮廓尺寸适配狭小安装空间，机构整体横向最大尺寸不超过手摇柄外伸端到支架外侧的距离，纵向尺寸以安装底座为基准，丝杠向下伸出的长度可根据实际行程需求调整，模型中预留了丝杠的长度参数化修改接口，结构设计人员可根据自身项目的行程需求直接修改丝杠长度参数，无需重新调整齿轮组及安装座的结构，大幅缩短二次设计的周期。

　　在实际应用中，该机构可单独作为升降执行单元使用，也可多组联动组成大尺寸平台的升降系统，多组使用时可通过传动轴将各单元的主动轴连接，实现单手柄输入同步驱动多组升降机构，保证平台升降过程的平面度，避免出现卡滞或倾斜问题。机构的所有外露传动部件均预留了防护罩安装位，实际投产时可加装薄钢板或亚克力防护罩，避免杂物进入齿轮啮合区域造成卡齿，同时防止操作人员衣物卷入传动部件，满足设备的安全防护要求。丝杠表面可根据使用环境选择不同的表面处理方式，常规车间环境采用发黑处理即可防锈，潮湿或腐蚀环境可更换为不锈钢丝杠并配合铜制螺母，提升机构的环境适应性。
