双螺杆式小型肉类挤压绞碎结构

　　该结构为小型肉类处理设备的核心挤压绞碎部件，主要应用于小型餐饮门店、家庭餐厨加工、小型肉制品预处理场景，可实现鲜肉块的连续挤压、剪切、输送一体化作业，替代传统手动绞肉的低效操作，也可适配小型灌肠、肉馅制备的前端工序需求。从实际使用场景来看，该部件直接对接进料斗与出肉孔板，工作时肉块从筒体上部的径向进料口落入双螺杆啮合区间，两根螺杆的型线采用共轭啮合设计，螺棱与螺槽的配合间隙控制在0.2mm以内，既可以避免肉块卡滞在啮合间隙中，又能通过螺杆转动时的相对剪切作用，将块状鲜肉逐步剪切成细碎颗粒，同时顺着螺杆螺旋导程的轴向推力，将物料持续向出料端推送。设计阶段优先考虑了食品接触场景的卫生要求，

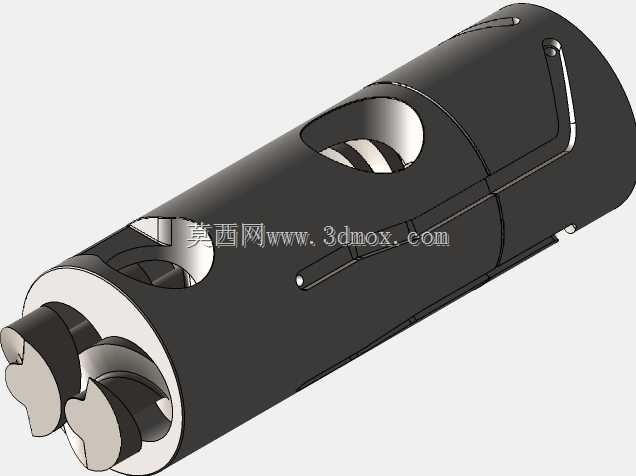

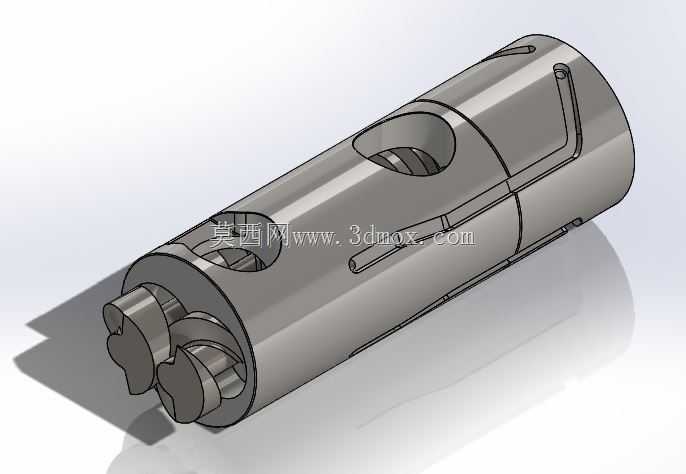

　　筒体与螺杆的所有转角位置均做了R2以上的圆角过渡，不存在清洁死角，拆解后可直接完成整体冲洗，避免肉糜残留滋生细菌。筒体整体为圆柱形结构，外径控制在65mm，总长度142mm，安装时可通过筒体上的两个径向定位孔与设备外壳完成销接固定，不需要额外设计复杂的安装支架，适配多数小型台式绞肉设备的安装腔体尺寸，进料口为长圆形开孔，长轴方向与螺杆轴线平行，开孔尺寸32mm*18mm，可直接投入20mm见方的鲜肉块，不需要提前将肉切至过小的块度，降低预处理工作量。螺杆的出料端采用异形非圆轴头设计，可直接与驱动端的联轴器插接配合，传递扭矩时不需要额外设置键连接，装配时直接插入即可完成定位，拆解时轴向抽出就能将整根螺杆从筒体中取出，

　　日常维护的拆装步骤不超过三步，不需要专用工具即可完成。双螺杆的啮合设计相比传统单螺杆绞肉结构，物料输送的稳定性更高，不会出现单螺杆结构常见的物料随螺杆空转不前进的问题，针对带少量筋膜的鲜肉，螺杆螺棱上的微小刮边结构可将筋膜持续剪切打断，避免筋膜缠绕螺杆导致的负载骤升问题。筒体外部的轴向凸筋结构，一方面可以增加筒体自身的结构刚度，避免螺杆挤压物料时筒体出现胀形变形，另一方面可作为安装导向结构，与设备内筒的导向槽配合，装配时可快速对准定位，不会出现周向转动错位的问题。从受力角度来看，螺杆工作时的径向挤压力通过螺棱侧面均匀传递到筒体内壁，筒体壁厚设计为5mm，采用食品级不锈钢材质时可承受最大1.2MPa的挤压力，

　　完全满足鲜肉挤压绞碎的受力需求，不会出现筒体开裂或者变形的问题。出料端的筒体端面设置有环形定位槽，可直接与出肉孔板的定位凸台配合，保证孔板与螺杆端面的间隙控制在0.3mm，避免物料从间隙处溢出，同时保证剪切后的肉粒可直接通过孔板的孔眼排出，不会出现积料问题。
