推拉式便携U盘外观结构三维建模

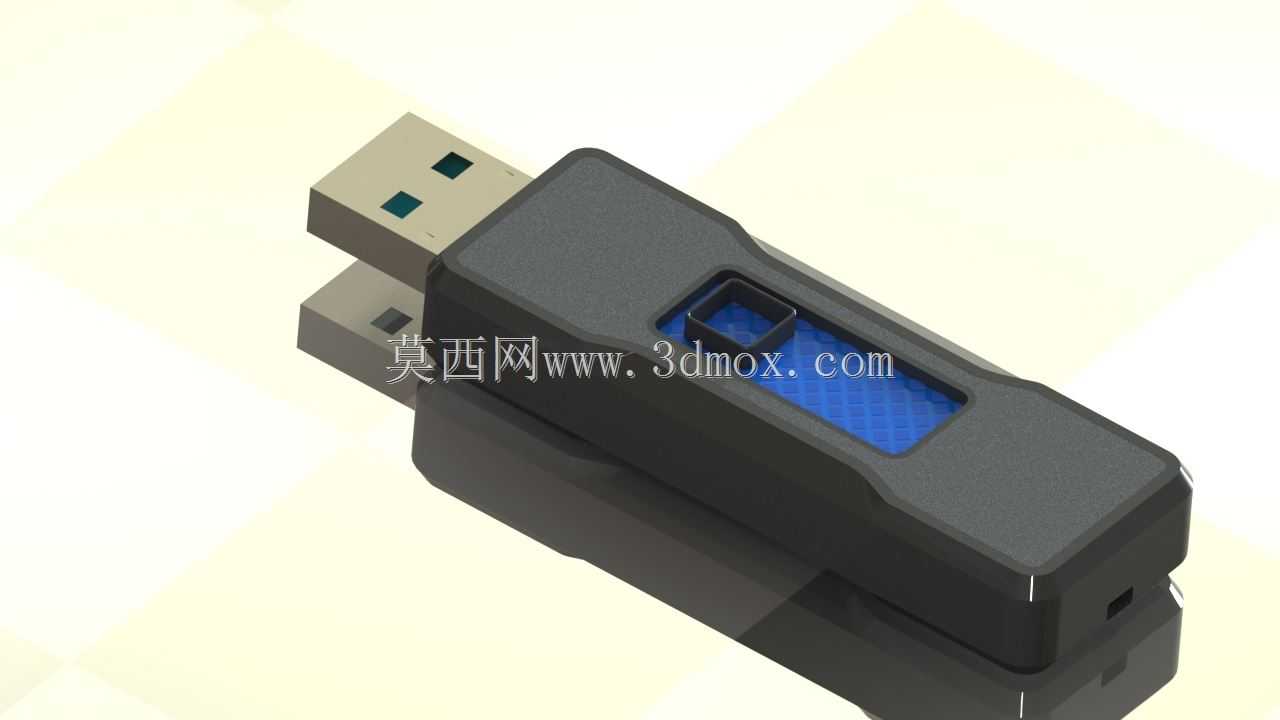

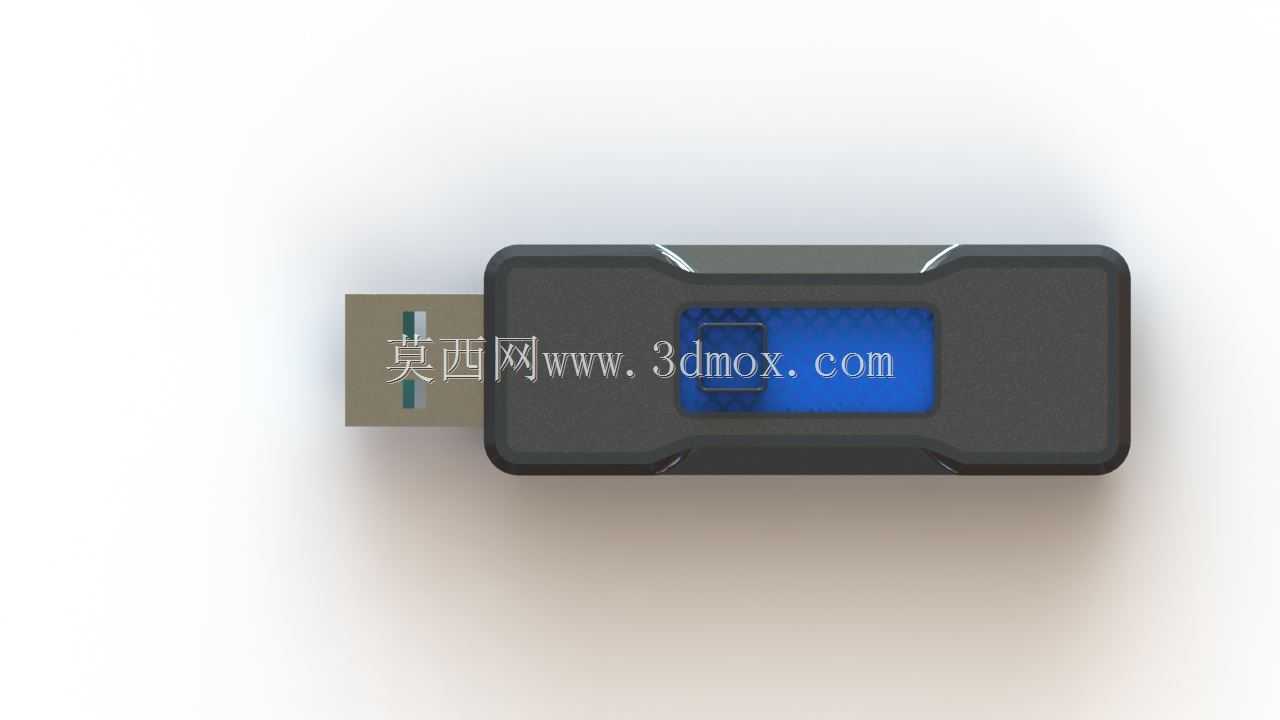

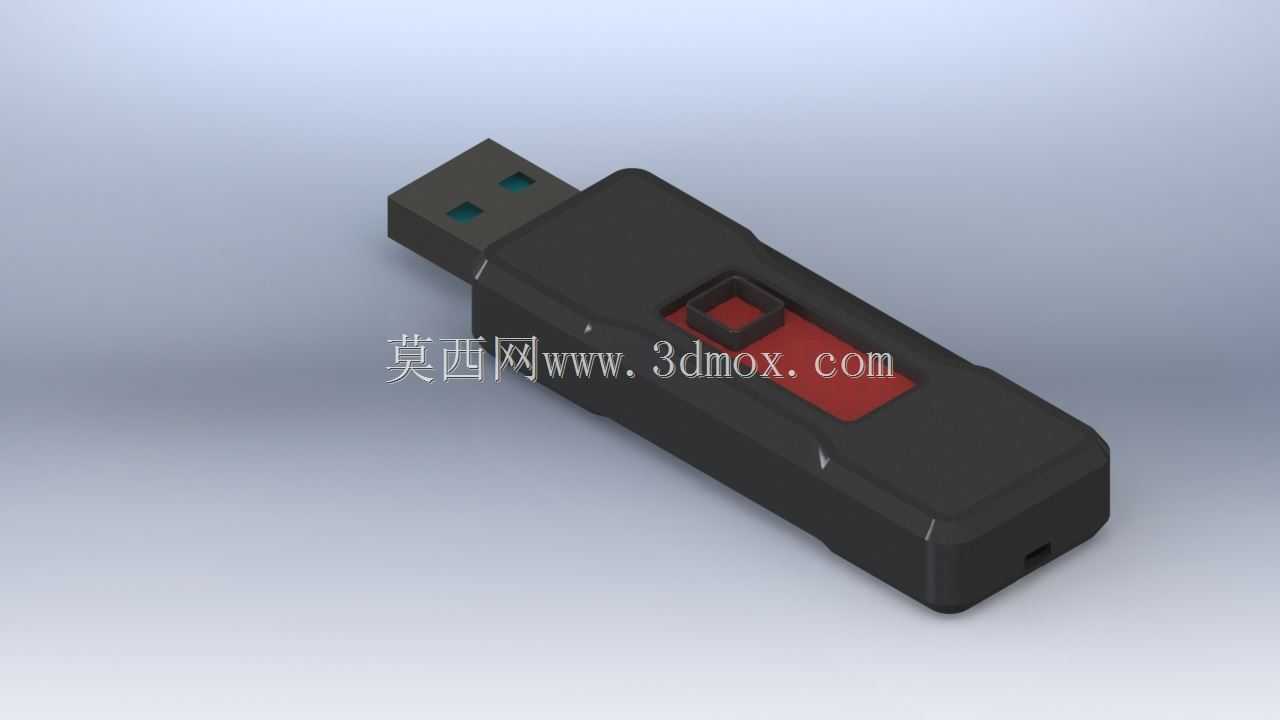

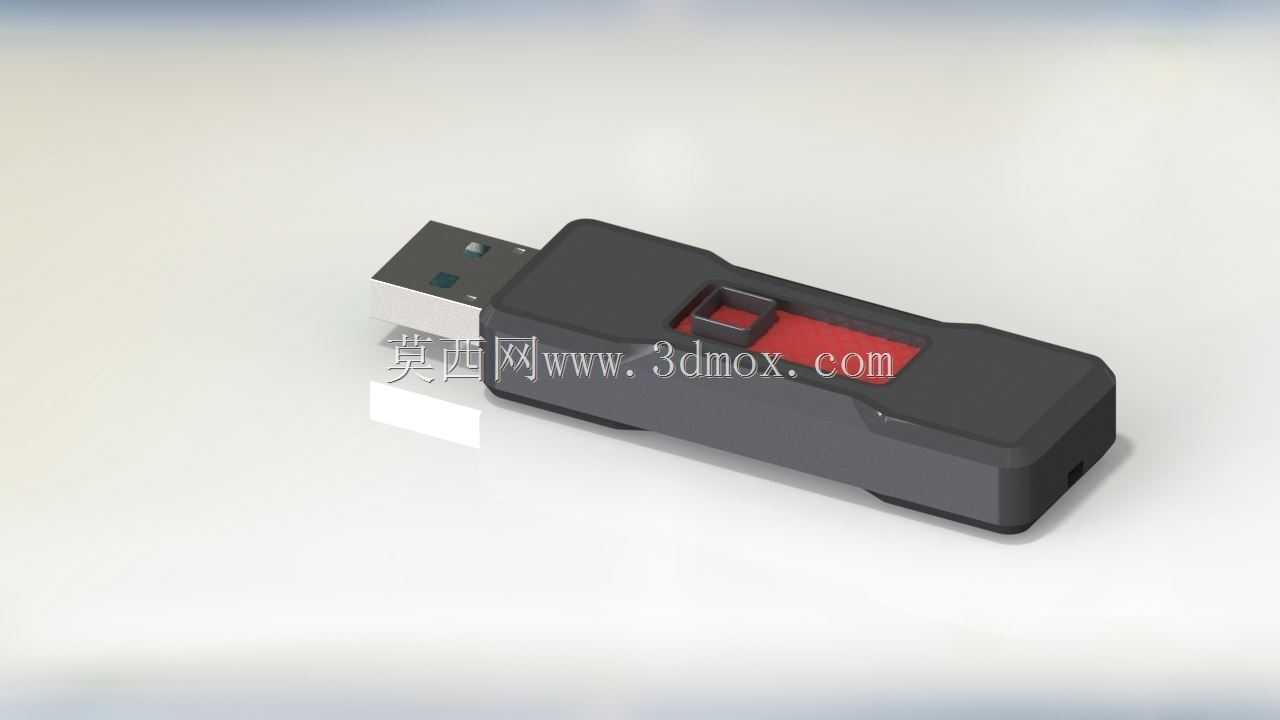

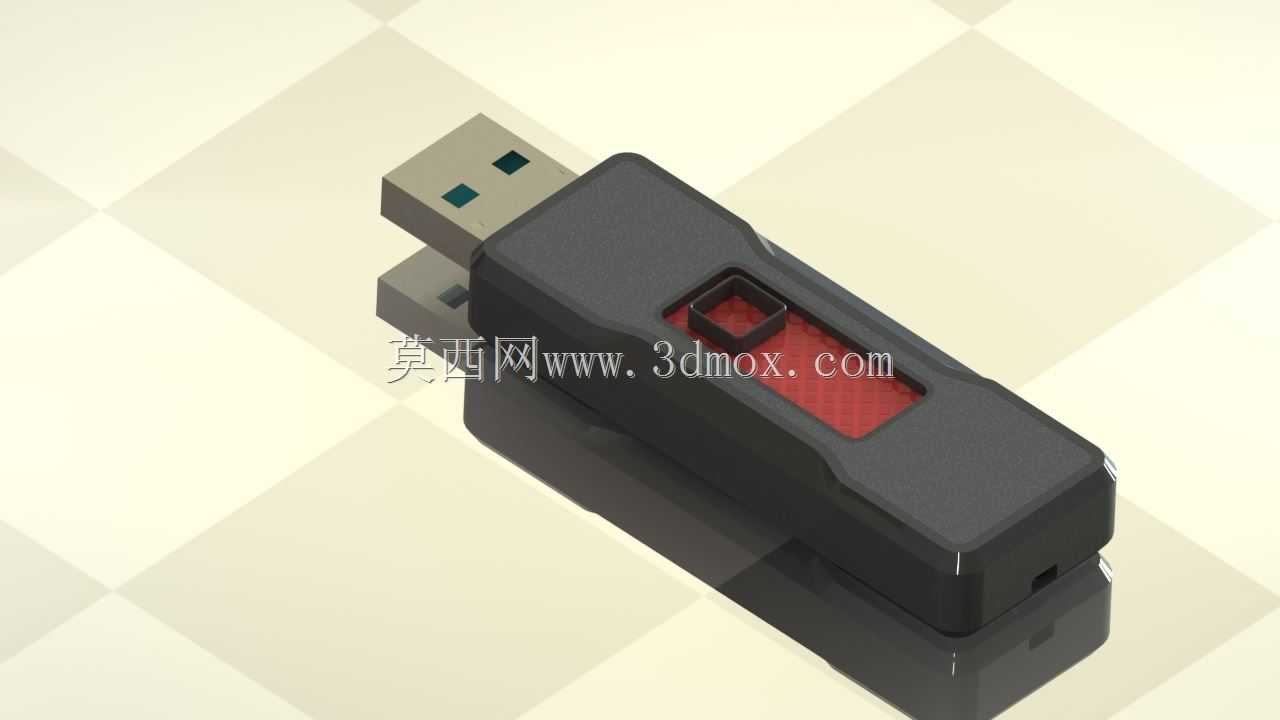

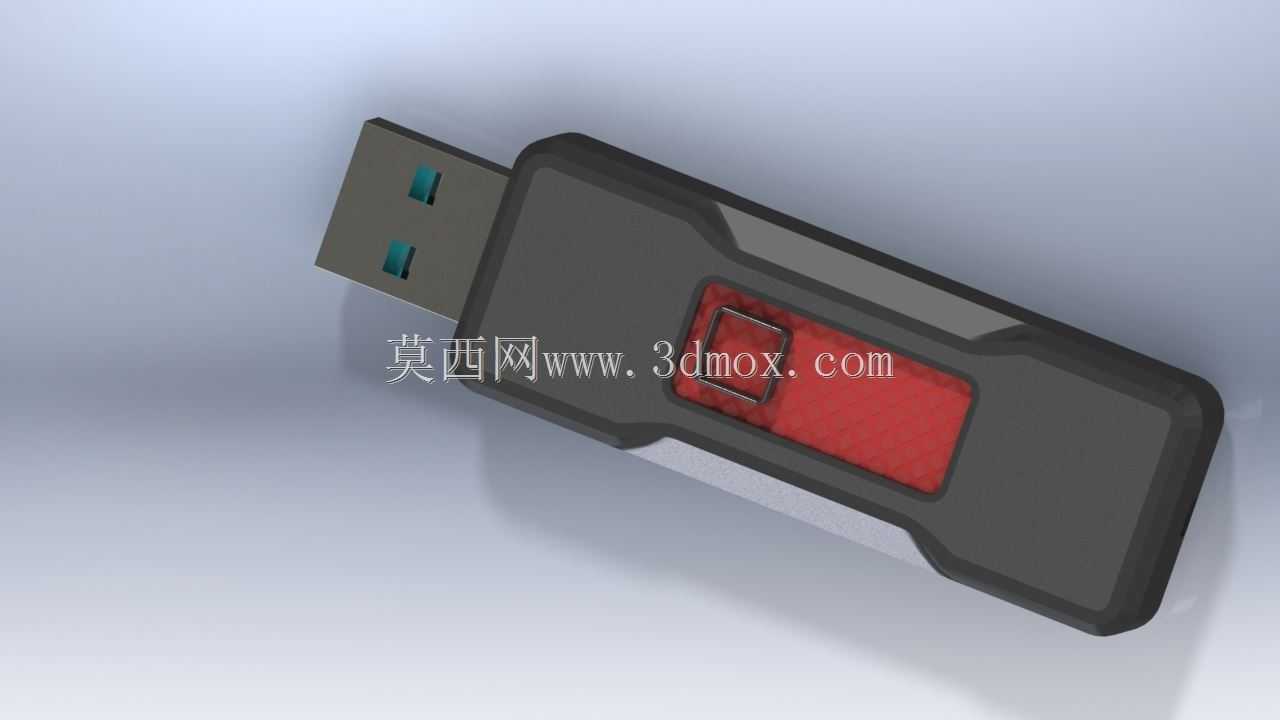

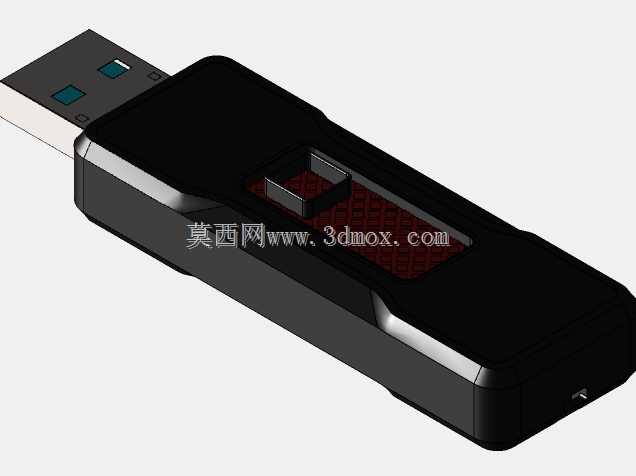

　　日常办公场景中，移动存储设备是跨设备传输文件、离线备份数据的核心载体，这款推拉式U盘的结构设计，完全围绕便携使用、防丢防护、操作便捷三个核心需求展开，没有多余的装饰性结构，所有造型特征都服务于实际使用功能。先从使用场景倒推设计逻辑：日常随身携带时，U盘常和钥匙、零钱、工牌放在口袋或包内，传统盖帽式U盘的盖帽极易丢失，裸露的USB公头长期和硬物摩擦会出现触点氧化、接口变形的问题，因此这款结构采用内置推拉滑块的设计，不需要额外的保护盖帽，通过壳体侧面的推块就能带动内部的USB接头伸出或收回，收回状态下整个接口完全藏在壳体内部，既避免了触点磨损，也省去了收纳盖帽的麻烦，单手就能完成推出、收回的操作，在需要快速插拔拷贝文件的场景下，

　　操作效率比盖帽式结构高很多。再看壳体的结构设计，整体采用上下两瓣式的塑料壳体装配结构，壳体边缘做了小角度的倒角和圆弧过渡，没有尖锐的棱角，放在口袋里不会勾刮布料，握持插拔的时候也不会硌手；壳体表面做了细微的磨砂纹理处理，既可以提升握持时的摩擦力，插拔的时候不容易打滑，也能减少日常使用中指纹、划痕的残留，长期使用外观不会出现明显的光面磨损痕迹。推块位置设置在壳体正面的居中区域，推块表面做了凹陷的防滑纹理，拇指推动的时候有足够的摩擦力，不会出现打滑推不动的情况，推块的滑动行程做了硬限位设计，当USB接头完全伸出到插接位置时，滑块内部的卡扣会和壳体上的定位槽卡合，提供清晰的到位反馈，插接电脑USB接口的时候不会因为推力导致接头回缩，

　　保证插接的稳定性；收回接头的时候只需要稍微用力推动推块就能脱离卡扣，带动接头回到壳体内部，同样有到位的卡合反馈，避免日常携带时接头意外滑出。尺寸设计上完全适配通用USB接口的安装边界，整体长度控制在60mm左右，宽度20mm，厚度10mm，这个尺寸既保证了内部有足够的空间放置PCB存储板、USB接头和推拉滑块结构，也不会因为体积过大导致相邻USB接口被遮挡——很多体积偏大的U盘插在电脑上时，会挡住旁边的USB接口导致无法同时使用其他设备，这个尺寸设计时特意控制了接头伸出后壳体的外轮廓边界，插接标准台式机、笔记本的USB接口时，不会干涉相邻接口的使用。尾部的小开孔是挂绳孔设计，直径3mm，可以穿挂绳或者钥匙圈，方便把U盘挂在钥匙串上，

　　减少丢失的概率，开孔位置做了局部的壁厚加强，避免长期挂在钥匙上晃动导致孔位开裂。内部的结构布局上，PCB存储板通过壳体内部的定位筋固定，不需要额外打螺丝，上下壳体扣合后通过侧边的卡扣装配，装配效率高，也方便后期维修拆解；推拉滑块和USB接头的连接部位做了间隙配合，滑动过程中没有卡顿感，滑块的导向筋沿着壳体长度方向布置，保证滑动过程中不会出现偏斜，USB接头伸出后和壳体基准面的平行度控制在0.1mm以内，插接的时候不会出现接口对位不准、插不进去的问题。从实际使用的角度看，这款结构没有做多余的异形造型，整体是规整的长条形，放在桌面上不会轻易滚动滑落，壳体的壁厚控制在1.5mm，采用常见的ABS或者PC塑料注塑就能满足强度要求，日常摔落、挤压都不会出现壳体开裂的情况，推块的滑动寿命按照日常使用频率计算，能满足上万次的推拉操作，完全覆盖普通消费级U盘的使用周期。
