带安装底座的滑轮组件装配结构设计

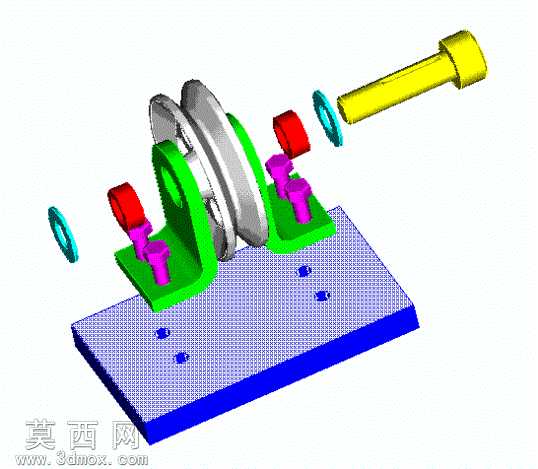

本滑轮组件采用三维参数化建模方式完成整体设计，建模过程中先对各组成零件进行单独特征构建，再按照实际装配约束完成整体组装，同时通过爆炸视图的呈现方式清晰展示各零件的装配顺序与配合关系。建模阶段首先构建底部安装底座，底座采用带网格纹理的平板结构，预留四个对称分布的安装孔位，用于将整个滑轮组件固定在安装基面，底座边缘做了加厚处理以提升整体结构强度，材质设定为硬质工程塑料，表面做哑光防滑纹理处理。滑轮主体部分采用双轮槽结构设计，轮体采用金属材质，表面做抛光金属质感渲染，轮槽边缘做圆角过渡处理，避免使用过程中对绳索造成磨损，轮体中心预留轴孔用于穿装固定销轴。两侧的支撑支架采用绿色工程塑料材质，支架为L型弯折结构，底部与安装底座通过定位结构贴合，上部开设同轴轴孔用于承托滑轮销轴，支架上还设计有卡扣式限位结构，搭配红色的锁紧卡扣与紫色的定位压块，能够对滑轮的轴向位置进行限位，防止滑轮运转过程中出现轴向窜动。销轴部分采用黄色金属材质，为带帽长轴结构，轴身与滑轮内孔、支架轴孔采用间隙配合，保证滑轮能够顺畅转动，销轴末端搭配青色的弹性挡圈，实现销轴的轴向固定，防止销轴从支架孔位中脱出。渲染阶段针对不同零件赋予差异化材质，金属零件调整金属度与粗糙度参数还原真实金属光泽，塑料零件调整漫反射颜色与哑光质感，通过爆炸视图的视角调整，让每个零件的结构形态、配合位置都清晰可见，整体设计兼顾结构稳定性与运转顺畅性，可用于小型导向、牵引场景的机械结构中，各零件的尺寸参数均按照通用五金配件的常规规格设定，具备实际加工参考价值。
