混合制造工艺用注塑工装镶块结构

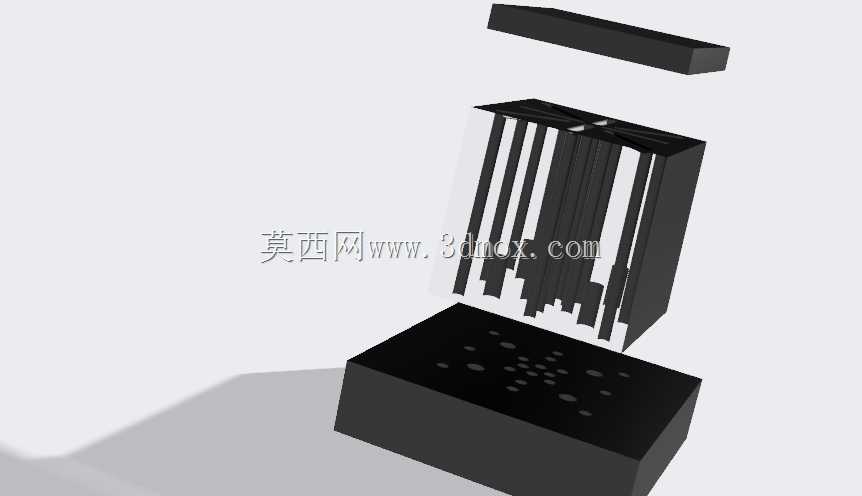

　　这套工装镶块主要应用于注塑模具的模仁成型段，针对薄壁精密注塑件的生产场景设计，解决传统机加工镶块冷却回路排布受限、成型周期长、塑件局部收缩不均的行业痛点。在实际注塑生产中，镶块直接与熔融塑胶接触，承担型腔局部轮廓成型、热量快速导出的核心作用，其结构合理性直接影响塑件成型质量与生产节拍。设计阶段采用混合制造的思路拆分组件，将整体镶块拆分为三个独立零件，其中两个结构规则、无复杂内流道的基座与立柱组件采用传统机械加工工艺制备，这类结构通过铣削、磨削即可达到较高的尺寸精度与表面粗糙度要求，加工成本低、周期短，适合批量备料；顶部带有复杂随形冷却通道的成型段采用增材制造工艺成型，避开传统深孔钻无法加工曲线回路的工艺限制，

　　让冷却通道完全贴合塑件轮廓的壁厚分布，在胶位集中、热量堆积的区域实现近距离均匀冷却。从安装边界来看，镶块整体采用矩形基座定位，基座上分布的定位孔与模仁框的定位销精准配合，安装时直接嵌入模仁预留的安装槽内，侧面与模仁框的配合间隙控制在0.02mm以内，避免注塑过程中出现溢料问题；顶部成型段的立柱阵列对应塑件的密集孔位结构，每根立柱的外径公差控制在±0.01mm，保证成型后孔位的位置度与尺寸精度满足装配要求。内部的随形冷却通道采用等截面设计，通道直径统一为6mm，进水口与出水口设置在镶块基座的侧面，与模具的冷却水路直接对接，冷却水在通道内形成湍流状态，可快速带走熔融塑胶传递到镶块的热量，相比传统直通式冷却回路，

　　能将单模冷却时间缩短20%以上，同时减少塑件因冷却不均产生的翘曲、缩痕缺陷，降低后续修模与塑件调机的时间成本。拆分式的结构设计也兼顾了后期维护需求，若顶部成型段出现磨损或烧蚀，可单独更换增材制造的顶部组件，无需整体更换整个镶块，降低生产备件成本。
