可折叠下半身运动健身器材结构设计

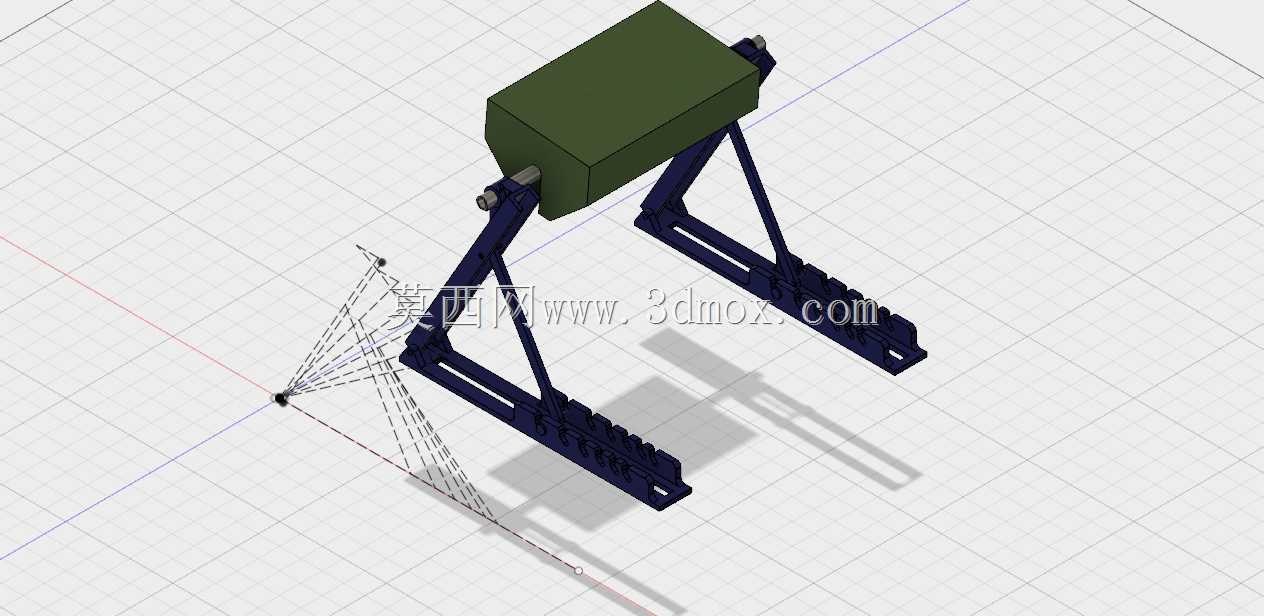

　　这款下肢运动训练设备的结构设计，核心围绕家用、小型健身场景的空间痛点展开，区别于商用健身房的大型固定下肢训练器械，整套结构在满足150磅额定负载的前提下，把紧凑收纳作为核心设计指标，适配普通家庭、社区小型健身点、户外便携健身场景的使用需求。从结构布局来看，设备采用双侧三角支撑的支架构型，支架主体选用高强度型材加工，长条形镂空槽设计既减轻了整体自重，也为安装固定、高度调节预留了足够的调整余量，支撑脚的平面贴合设计能够保证设备在硬质地面、健身垫等不同铺装场景下都能保持稳定，不会出现训练过程中的侧滑、倾覆风险。设备上部的箱体结构为核心承重与连接载体，两侧通过铰接结构与支撑支架连接，这一铰接节点是实现折叠功能的核心，

　　收纳状态下两侧支架可向内翻转收拢，最终整体可折叠收纳为两个截面尺寸600mm×80mm的C型通道结构，大幅降低存储与运输过程中的空间占用，普通家用轿车后备箱即可完成整台设备的转运，无需大型物流运输配套。上部配置的充气式缓冲垫直接与使用者肢体接触，充气结构能够根据不同使用者的体重、训练强度调整缓冲硬度，相比硬质泡棉垫更能贴合下肢轮廓，降低训练过程中的关节冲击力，避免硬接触带来的运动损伤。整套结构的组装逻辑采用少零件快装设计，所有连接节点均采用标准化紧固件，日常维护无需专用工具，普通使用者即可完成组装、折叠与部件更换，支撑支架的镂空槽同时可作为弹力带、配重附件的挂载点，拓展不同的下肢训练动作模式，

　　满足从康复训练到常规力量训练的不同强度需求。从安装边界来看，设备展开后的支撑跨度经过重心校核，额定负载下的重心投影始终落在双侧支架形成的支撑面内部，无需额外打膨胀螺栓固定地面，放置在平整地面即可直接使用，不会对家装地面造成破坏，适配租房群体、家庭健身用户的使用场景。
