复杂型材适配通止式柔性夹持工装

　　在型材加工、管道预制、异形截面构件装夹的现场场景里，常遇到截面轮廓不规则、同批次构件轮廓存在公差波动、装夹定位需要适配多种轮廓的实际需求，传统定制化固定夹具往往只能适配单一截面，换型时需要重新制作定位块、调整装夹点位，不仅耽误生产节拍，还容易因为定位间隙导致装夹变形、加工基准偏移。这套通止式柔性夹具，正是针对这类复杂型材的装夹痛点设计，核心采用正交双轨的可调结构，垂直轨道作为基础承载框架，水平轨道可沿垂直轨道做无级滑动调整，每根水平轨道上配置可滑移的探针式定位销，能够根据待装夹构件的实际外轮廓，灵活调整各个定位点的位置，形成完全贴合构件轮廓的销点配置，实现对平面内任意轮廓构件的稳定夹持。

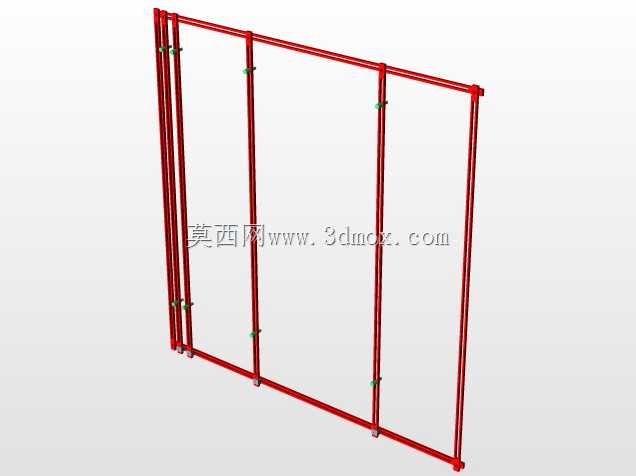

　　从结构布局来看，整套夹具采用矩形框架式主体，垂直方向的两根平行轨道作为安装基准，预留了标准的安装孔位，可直接固定在加工工作台、焊接变位机或者检测平台上，框架的横向跨度可根据待装夹型材的长度规格调整，水平轨道的数量可根据型材的长度、刚性需求增减，单根水平轨道上的定位销可独立锁紧，调整到位后通过侧面的锁紧螺钉固定位置，不会在装夹受力时出现滑移。针对超出平面轮廓的异形截面构件，可更换更长规格的定位销，延伸装夹的定位深度，适配带翻边、凸台、局部凸起的复杂型材，不需要额外更换整套夹具主体，仅通过更换销件、调整点位就能完成换型适配。

　　实际使用过程中，装夹操作不需要提前制作专用定位胎具，操作人员只需要将待装夹的型材放置在框架的支撑平面上，依次滑动水平轨道到对应支撑位置，再移动每个定位销贴合型材的外轮廓，锁紧所有滑动副的紧固件即可完成装夹定位，相比传统专用夹具，换型调整的时间能缩短七成以上，同时因为定位点完全贴合型材轮廓，装夹力均匀分布在各个接触点位，不会出现薄壁型材装夹变形的问题，既可以用于型材切割、钻孔的机加工装夹，也能用于焊接组对、尺寸检测的定位工装，适配多品种小批量的型材加工生产场景。框架主体采用标准型材拼接结构，所有滑动副都配置了耐磨衬套，长期反复调整使用也不会出现间隙过大导致的定位精度下降，定位销采用硬质合金端头，接触型材时不会划伤构件表面，也能耐受装夹时的挤压力，减少易损件的更换频率。
