汽车雨刮器部件渐进式冲压成型工装

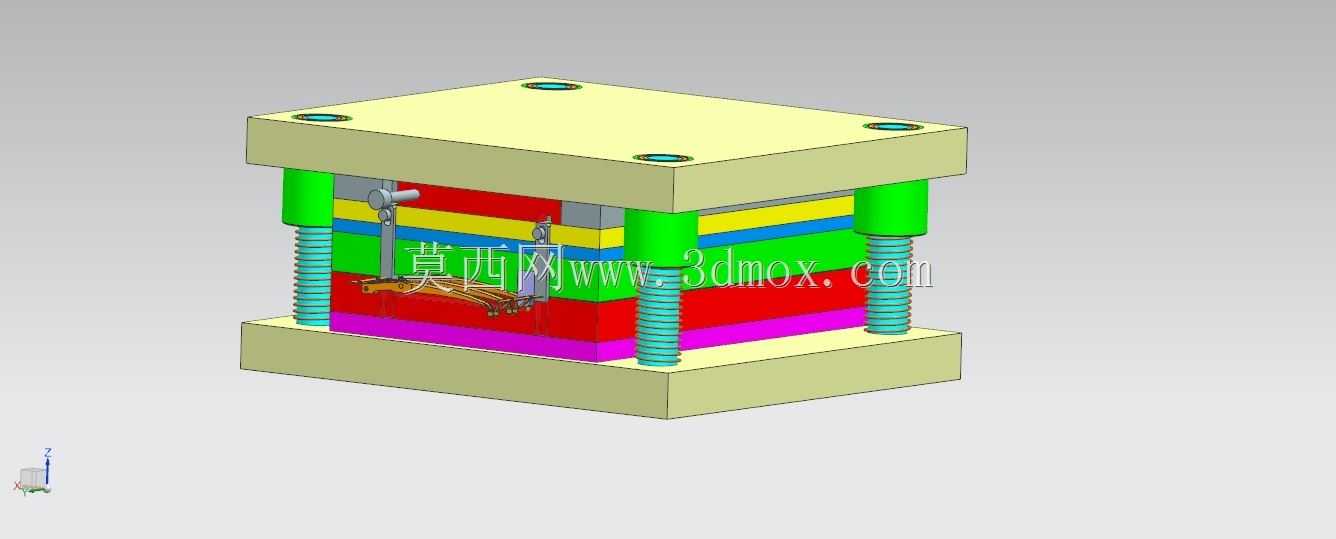

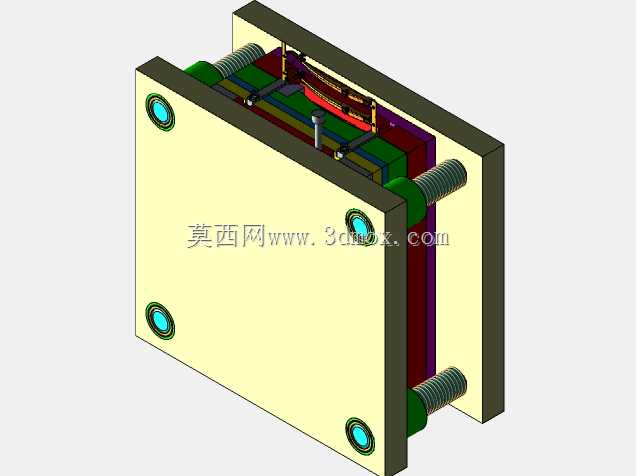

　　这套工装针对传统挡风玻璃雨刮器的金属结构件设计，适配乘用车、商用车前挡雨刮系统的金属支撑件批量冲压生产场景，在汽车零部件冲压车间的高速冲床工位上可完成连续送料下的多工序成型作业。整套工装采用标准模架结构，上下模座通过四角的导柱导套实现合模导向，导柱配套等高套与复位弹簧，开模状态下可保证上下模完全分离，预留足够的送料空间，合模时导向精度可控制在0.02mm以内，避免多工位冲压时出现的步距偏移问题。模座上的安装孔位完全适配行业通用200吨开式冲床的工作台T型槽布局，安装时无需额外加工转接板，直接通过压板即可完成固定，模架闭合高度、开模行程均匹配常规冲床的参数边界，可直接上线调试。内部工位按冲压工序顺序排布，

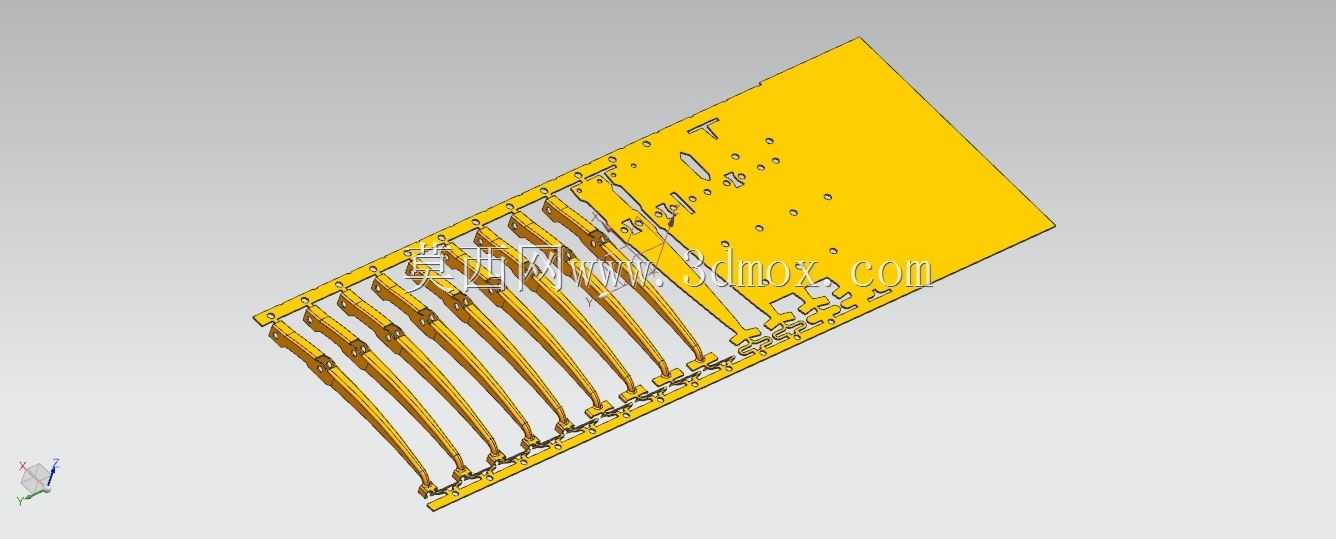

　　从料带导入开始依次完成冲定位孔、冲裁外形、折弯成型、局部整形、落料分离的全流程作业，料带采用侧刃定位配合导正销精确定位，每一次冲床行程即可完成一个成品件的输出，相比单工序模生产效率提升4倍以上。设计时针对雨刮器部件的薄壁异形结构做了针对性的结构优化，折弯工位采用浮动凹模结构，避免成型过程中材料出现拉裂、起皱问题，整形工位预留0.1mm的回弹补偿量，保证成型后零件的形位公差满足雨刮器总成的装配要求。各工位的凸凹模采用快换式固定结构，刃口磨损后可单独拆卸更换，无需拆解整套模架，大幅降低现场维护的停机时间。上下模之间设置了限位柱，合模时可承受多余的冲压力，避免刃口过载崩损，模具内部预留了废料滑落通道，

　　冲裁产生的边角废料可直接从下模座的漏料孔排出，不会在模腔内堆积造成卡模问题。整套工装的料带宽度、步距参数经过反复校核，材料利用率可达78%以上，有效降低批量生产时的材料成本，成型后的零件无需额外二次加工，可直接进入雨刮器总成的装配工位，适配雨刮器连杆、刮臂支撑件等多个金属零件的冲压生产需求。
