手动操作式立式通用夹紧工装结构

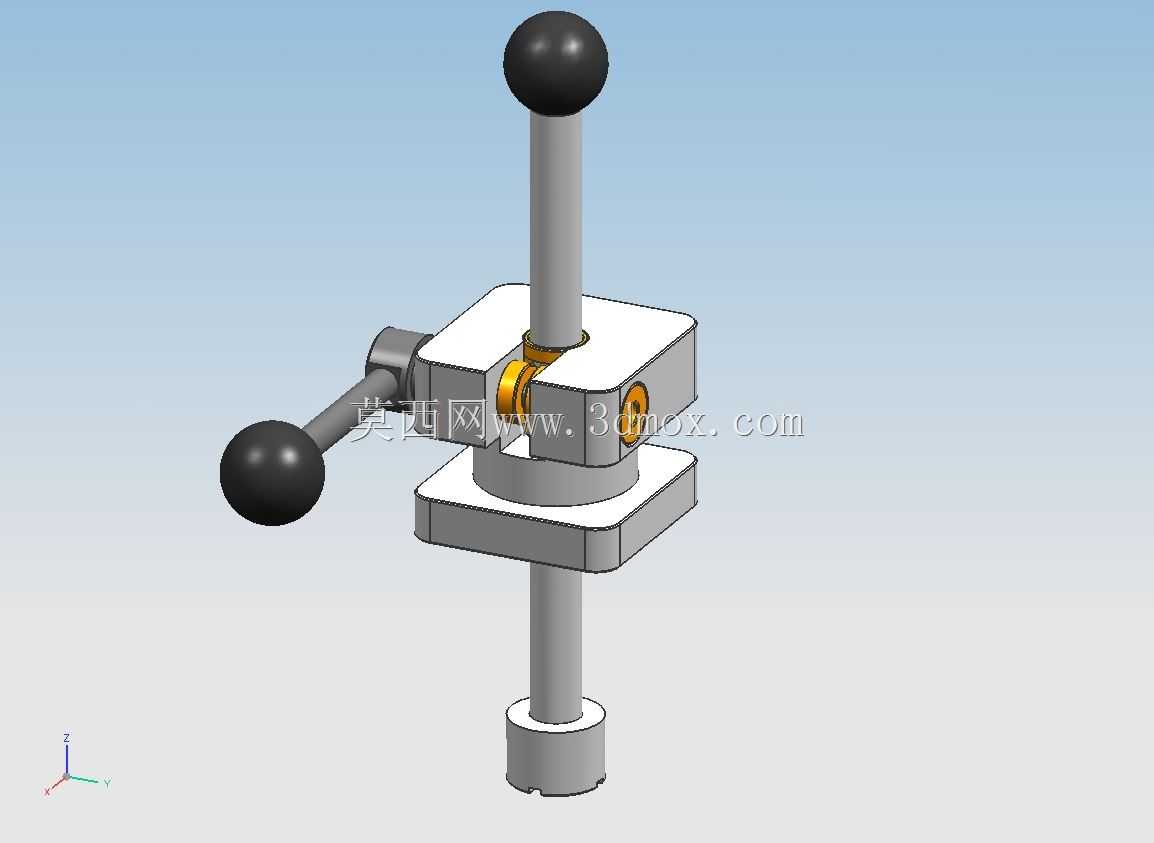

　　这类手动立式夹紧结构，多应用在小型工装台、检具工位、轻型加工辅助工位上，用来对杆类、套类工件做快速锁紧定位，也可作为可调式挡停机构的锁紧单元使用，在非标自动化线的旁侧工装、钳工装配工位、实验室测试台架上都能见到同类结构的身影。整套结构以方形滑移座为核心承载件，中心贯穿的光轴作为导向支撑，侧置的偏心锁紧手柄是核心操作部件，扳动手柄时，内部的偏心压块会直接抵紧中心光轴的外壁，依靠偏心结构的自锁特性实现位置锁止，松开手柄即可带动滑移座沿光轴上下调整位置，顶部的操作球头用来辅助提拉或按压滑移座，调整到位后扳下侧手柄即可完成固定，操作全程无需额外工具，单手即可完成锁紧与松开动作，适配频繁调整工位高度的作业场景。设计上采用了开放式的方形座结构，

　　上下两端带凸缘限位，避免滑移座调整时从光轴上脱出，偏心压块与光轴的接触位置做了局部铜衬镶嵌，减少反复锁紧带来的磨损，延长结构使用寿命，光轴下端做了缩径安装段，带定位止口，可直接插入工作台的安装孔内通过侧面顶丝固定，不需要额外做复杂的安装法兰，适配多数带标准安装孔的工装基板。从安装边界来看，中心光轴的有效滑移行程覆盖常规小型工装的调整范围，方形座的侧向凸台可用来安装压头、挡块、检测支架等外接配件，外接配件的安装孔位做了标准螺纹孔设计，可直接与常规紧固件匹配，不需要二次加工。整套结构没有复杂的传动部件，所有受力部件都采用刚性金属材质，锁紧时的夹持力足以应对轻型工件的定位、辅助支撑需求，不会出现受侧向力偏移的问题，偏心手柄的操作力经过杠杆比优化，操作人员不需要施加过大的力就能达到可靠锁紧的效果，长期使用也不会出现锁紧失效的问题，结构拆解维护也十分方便，只需要拆下手柄的销轴就能更换内部的耐磨衬块，日常维护不需要复杂的工装工具。
