平行条状定位工装基座结构设计

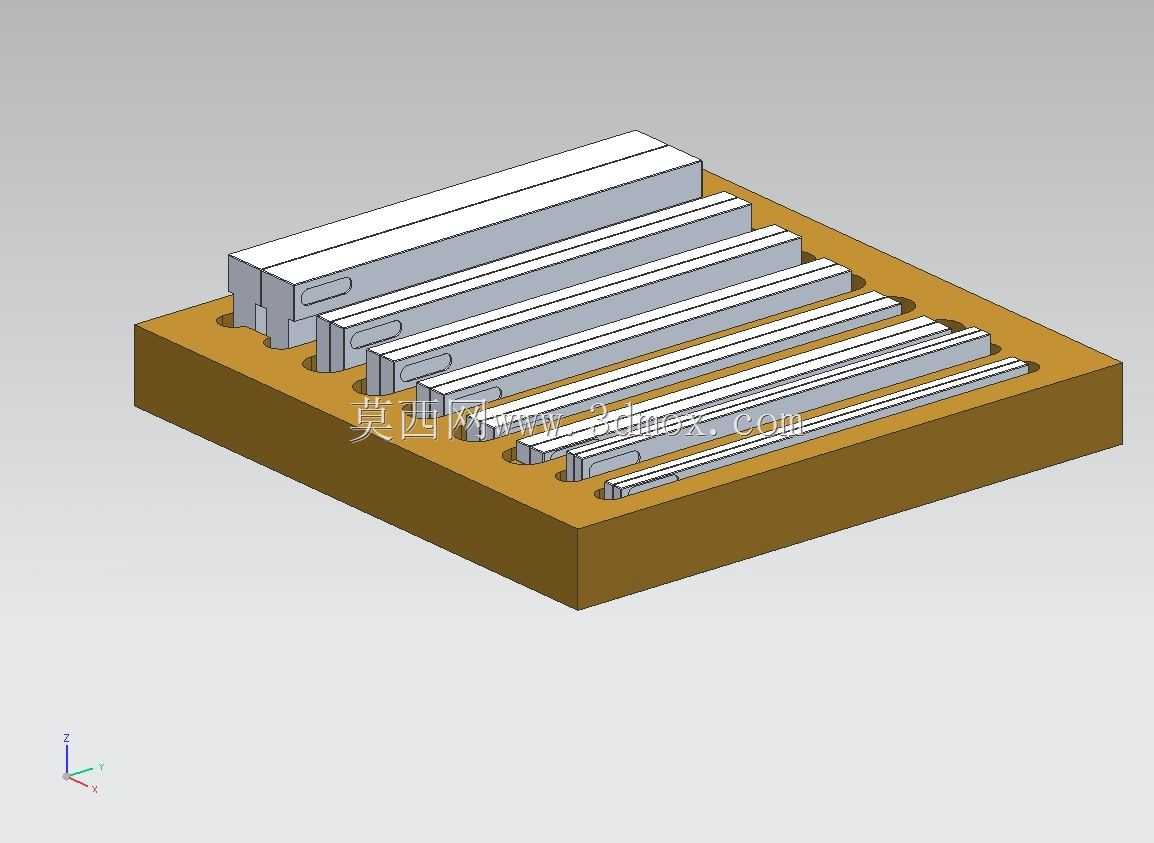

　　在精密装配、小型条状零件检测分拣的产线场景中，这类平行条状定位结构的应用覆盖了从微型电子接插件排序、细长金属轴类零件初定位到非金属条料裁切前规整的多个工序环节，区别于通用平口钳的单点夹紧逻辑，该结构依靠基座上平行排布的多级台阶槽实现多件工件的同步定位，能一次性完成6-8组不同宽度条状零件的姿态规整，省去了逐件装夹找正的辅助时间，在小零件批量加工的上下料工位适配性极强。从结构设计逻辑来看，基座本体采用一体式矩形块结构，所有平行槽的加工基准统一取自基座的底面与侧边定位面，槽体的宽度按照等差梯度依次递减，每个槽的端部都设计了半圆让位结构，避免条状工件端部存在毛刺或倒角时无法完全落位，槽间的凸起筋条顶面做了0.2mm的倒角处理，

　　既可以引导工件顺利滑入槽内，也能减少工件与筋条顶面的剐蹭划伤。在安装边界的考量上，基座的底面设计为全平面结构，可直接通过压板固定在标准工作台的T型槽上，也可在基座四角加工沉头孔实现与自动化输送线的载具板锁附，整体厚度控制在满足槽深强度要求的最小值，不会过多占用工位的垂直安装空间，相邻槽之间的筋条厚度经过受力校核，在常规条状零件的装夹压力下不会出现变形，槽体的深度按照对应槽宽的1.2倍设计，既能保证工件放入后不会出现侧翻，也不会因为槽过深导致工件取放困难。实际使用过程中，该结构可单独作为手动规整工装使用，也可搭配气动推料机构组成自动上料的定位工位，当工件沿槽体长度方向送入时，槽壁的平行度公差控制在0.02mm以内，

　　能保证所有定位后的工件轴线保持平行，为后续的机械手抓取、视觉检测或者裁切工序提供统一的位置基准，针对不同长度的条状工件，只需调整基座沿槽长方向的安装位置即可适配，无需重新加工定位结构，槽体的排布方向与基座侧边保持严格平行，安装时只需找正基座一个侧边的直线度，即可保证所有槽体的方向与产线输送方向匹配，大幅降低了工位调试的难度。在细节处理上，每个槽的底部都设计了微小的排屑缺口，加工或者使用过程中产生的细小切屑、灰尘可以从缺口排出，不会堆积在槽底导致工件垫高出现定位偏差，基座的所有外露棱边都做了钝角倒边处理，避免操作人员手动取放工件时被锐边划伤，整体结构没有复杂的活动部件，日常维护只需定期清理槽内杂物即可，长期使用的稳定性远高于带活动夹紧元件的定位夹具，针对有防静电需求的电子零件装配场景，也可在基座表面做防静电涂层处理，不会改变原有定位结构的尺寸精度。
