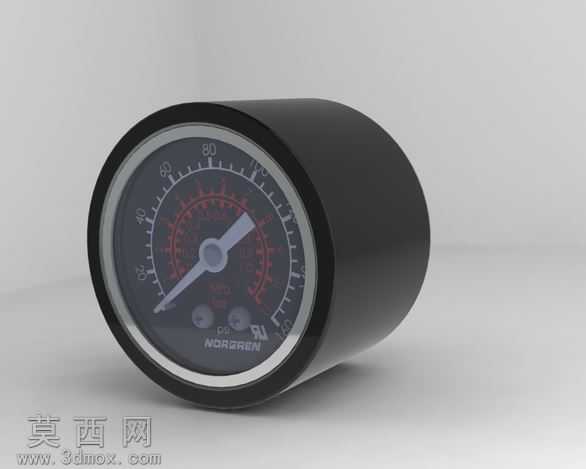

现代压力表R07-200-RGKA三维设计模型

本模型为现代压力表R07-200-RGKA的三维数字化设计成果，建模阶段围绕实物的真实结构进行1:1比例还原，首先对压力表的核心组成部分进行拆分建模：先构建圆柱形的表壳主体，通过拉伸、倒圆角等特征完成外壳的基础轮廓，还原表壳的哑光黑色硬质材质质感，对表壳边缘的包边结构做了精细化处理，还原金属包边的亮面镀铬质感。表盘部分的建模重点还原刻度标识细节，通过草图绘制刻度线、数字标识以及品牌标识区域，区分红色压力警示区间与黑色常规刻度区间的色彩差异，还原表盘的磨砂玻璃或PC材质的半透明质感，同时对表盘中心的指针转轴、两根不同功能的指针做了结构还原，指针的金属哑光质感、转轴的固定结构都做了细节刻画，保证指针与表盘的装配间隙符合真实产品的装配逻辑。建模过程中对压力表的内部连接结构做了简化但保留核心装配关系，表壳后侧的压力接入接头结构也做了对应还原，保证整体模型的结构完整性。渲染阶段采用柔和的影棚布光方式，通过主光、辅光的搭配突出表壳的圆柱曲面光影过渡，同时清晰呈现表盘刻度的可读性，金属包边的高光反射、表盘玻璃的微弱反光都做了材质参数调整，让渲染效果贴近真实工业产品的展示效果。设计思路上围绕工业常用径向压力表的通用结构展开，既保证外观的还原度，也兼顾模型的可编辑性，方便后续用于工业场景装配、产品展示、教学演示等不同用途，模型的各部件分组清晰，材质参数独立可调整，能够适配不同渲染场景的使用需求，整体结构严谨，细节到位，还原了这款压力表作为工业压力检测元件的真实外观与结构特征。
