法兰式柱塞泵结构三维设计作品

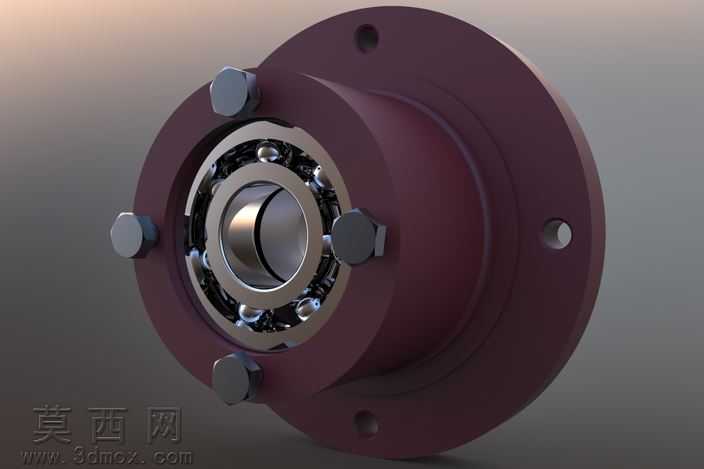

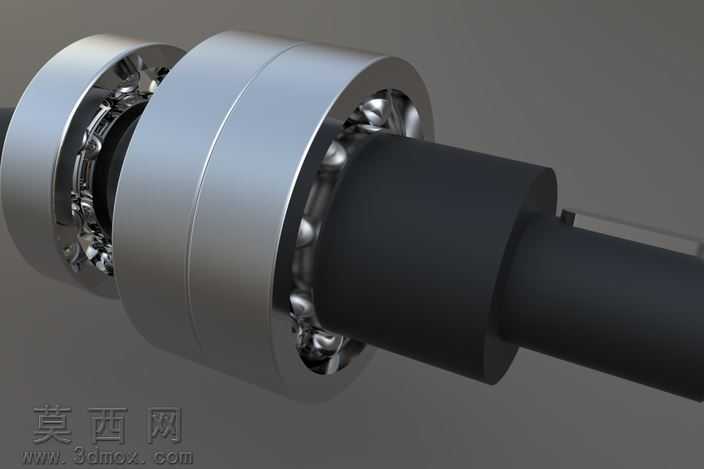

本作品为法兰安装式柱塞泵的三维结构设计，建模过程中严格遵循液压柱塞泵的实际装配逻辑与尺寸规范，先通过草图绘制勾勒出各零件的截面轮廓，再借助旋转、拉伸、切除等基础建模特征完成单个零件的实体构建，针对法兰盘上的安装孔位采用圆周阵列特征实现均匀排布，保证安装孔的位置精度符合通用法兰安装标准。轴承部分完整还原了滚动体、保持架、内外圈的细节结构，滚动体采用环形阵列排布，还原真实轴承的装配形态，轴件部分的键槽结构通过精准的尺寸定位完成切除建模，确保与传动部件的配合精度。渲染阶段采用哑光金属材质模拟泵体外壳的铸铁质感，为轴承滚动体赋予高反光金属材质还原钢件的光泽特性，轴件表面做了哑光发黑的材质处理，贴合实际工业泵轴的表面处理工艺，背景采用渐变灰色调突出主体结构，通过三点布光方案打亮模型的结构轮廓，清晰展现各零件的装配层次与衔接关系。设计过程中重点考量了泵体的同轴度装配要求，法兰盘与泵腔、轴承位、输出轴保持同一轴心，避免工作过程中出现偏心磨损问题，法兰端的加厚结构设计提升了泵体安装后的结构刚性，轴承位的台阶结构做了限位设计，确保轴承安装到位后不会出现轴向窜动，输出轴的轴肩结构也对应做了传动件的限位设计，整体装配关系完全符合实际柱塞泵的生产装配逻辑，各零件之间的配合间隙按照工业设计标准预留，既保证装配可行性也还原了实际产品的结构细节，能够直观展现法兰式柱塞泵的内部构造与外部安装形态，可用于液压元件结构教学、产品方案展示等场景。
