贝奇COMPACTINOX科拉德集成流体处理装置

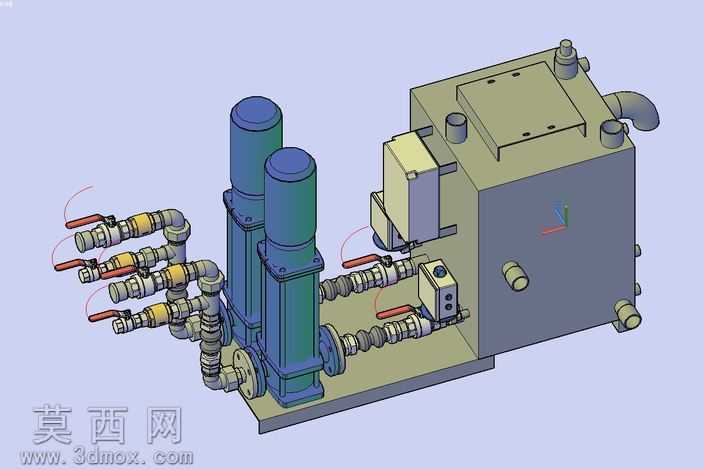

本作品为集成式流体处理设备的三维建模成果，建模过程中严格遵循工业设备的实际装配逻辑，先完成整体安装底座的基准建模，再依次排布立式泵体、阀组、储液箱体、控制组件等核心部件，确保各部件的安装定位完全符合机械装配公差要求。建模阶段对每一处管路接口的螺纹规格、法兰对接尺寸都做了精准还原，多组带手柄的球阀沿管路走向有序排布，手柄的开合角度、阀体与管路的连接过渡都做了精细化处理，避免出现模型穿模、装配错位的问题。材质渲染环节，针对不同部件做了差异化的材质参数设置：立式泵体采用哑光金属漆材质，还原工业泵体的铸铁质感；金属管路部分设置了轻微的金属反光与表面拉丝纹理，模拟不锈钢管路的真实触感；储液箱体采用哑光灰的钣金材质，表面添加了细微的焊接痕迹与使用质感，提升模型的真实度；阀组的手柄部分采用红色防滑塑料材质，与金属阀体形成清晰的视觉区分，便于快速识别操作部件。结构设计上，该设备将动力泵组、控制阀门、储液单元、管路接口集成在同一安装底座上，左侧排布两组立式动力泵，通过多通管路连接多组控制阀门，右侧集成大容量储液箱体，箱体顶部预留排气、补液、输出等多个功能接口，侧面设置小型控制模块，整体布局紧凑合理，既节省安装空间，又便于后期的操作维护与管路检修。建模时还对各部件的连接关系做了运动仿真预留，阀门手柄可实现正常开合转动，泵体与管路的连接部位可做拆分演示，能够直观展示设备内部的流体走向与装配逻辑，可用于设备展示、安装教学、方案演示等多个场景，模型的每一处细节都经过反复校验，确保结构比例、部件形态与实物保持一致，不存在结构矛盾与比例失调的问题。
