多折边异形钣金支撑固定支架结构

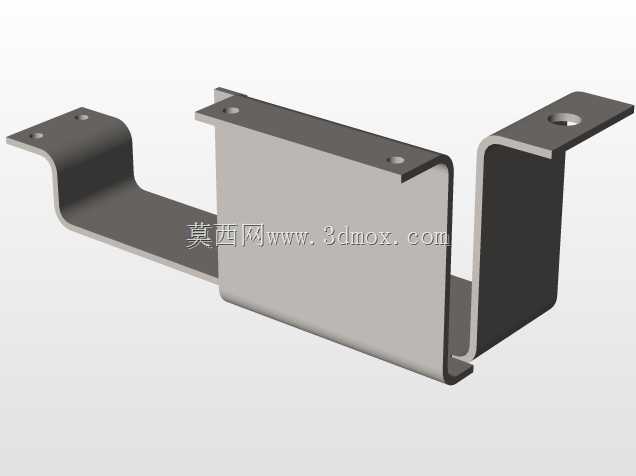

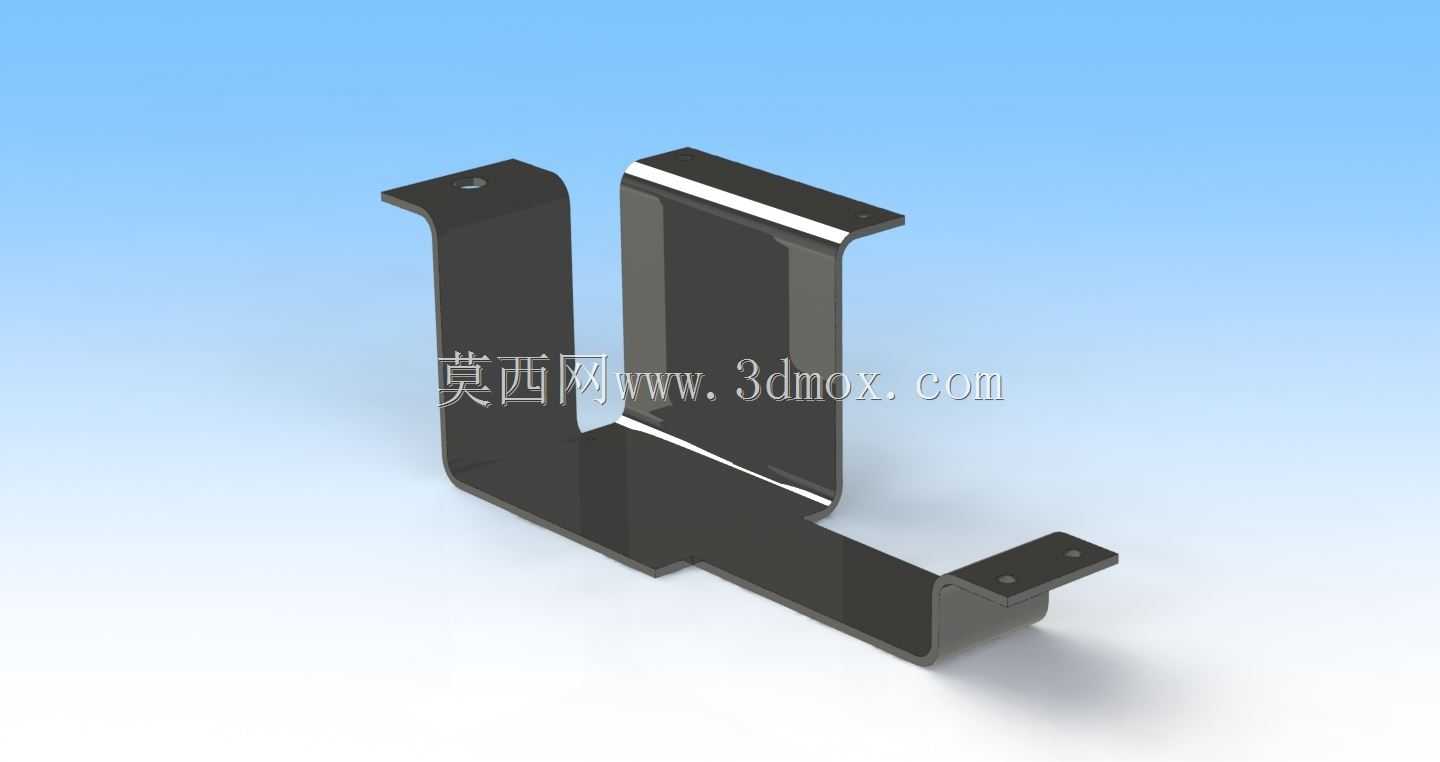

　　这类多折边异形钣金支架，常应用在工业设备内部的线缆整理、小型元器件托装场景，也可作为轻型设备外侧的外挂部件固定基座，在低压电控柜、小型自动化单机的内部装配环节使用率不低。从结构形态来看，零件采用多次折弯成型工艺，整体没有额外焊接拼接部位，所有弯折处均预留了标准钣金折弯内R角，避免折弯过程中出现材料应力集中导致的开裂问题，同时也能消除锐边对装配人员的划伤风险。零件的三个外延折边都预留了安装孔位，孔位采用沉孔设计，装配后螺丝头部可以完全没入板材平面，不会突出表面干涉其他相邻部件的安装空间。设计阶段需要重点核算每一段折弯的展开尺寸，尤其是中间U型避让段的折弯公差，要保证安装后两侧折边的安装面平行度控制在合理范围内，

　　避免装配时出现孔位错位无法锁付的问题。这类支架的板材厚度通常根据承重需求选择1.2mm到2mm之间的冷轧钢板，表面处理可根据使用场景选择喷塑、镀锌或者电泳，适配不同的防腐与外观要求。安装边界方面，零件整体占用的横向空间需要匹配设备内部的安装梁间距，底部延伸的折边主要承担主要承重，两侧向上弯折的立边一方面起到结构加强的作用，提升整体抗形变能力，另一方面也可以对安装在支架上的部件起到侧向限位作用，避免设备运行过程中产生的振动导致部件横向滑移。在实际选型应用时，需要确认三个安装面的孔位间距是否匹配现场的安装点位，同时核算支架的承重阈值，确保托装部件的重量不会导致支架长期受力产生塑性形变。建模过程中需要注意折弯扣除值的准确设置，

　　不同板材厚度对应的折弯扣除参数存在差异，参数设置偏差会直接导致展开下料后的零件成型尺寸不符合要求，造成材料浪费。另外，零件上的安装孔位距离折弯边的距离要满足最小折弯边距要求，避免折弯过程中孔位被拉扯变形，影响后续螺丝装配的顺畅度。
