大跨度空间钢结构屋盖支撑体系设计

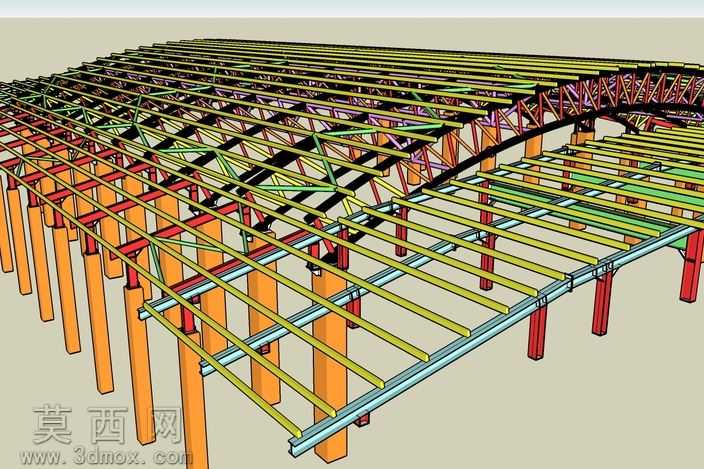

本作品采用三维建模软件完成大跨度钢结构屋盖体系的全参数化建模，建模过程中严格遵循钢结构设计规范的构件尺寸要求，对每一类钢构件进行独立的参数化设定，便于后续调整构件规格与排布方案。模型搭建阶段先完成竖向承重柱的定位排布，根据屋盖的跨度与荷载分布要求，设置不同截面规格的竖向支撑柱，柱体采用醒目的橙色材质区分，清晰呈现竖向承重体系的布局逻辑。在竖向柱体顶部搭建横向主承托梁，主托梁采用浅蓝金属材质，模拟镀锌型钢的表面质感，精准还原主托梁与柱顶的连接节点构造，确保传力路径的可视化呈现。屋盖部分采用多组交叉桁架结构搭建，桁架杆件根据受力层级区分材质色彩，主受力弦杆采用红色涂装，次受力腹杆与横向檩条采用黄绿色涂装，通过色彩区分清晰展现不同杆件的受力层级与排布逻辑，交叉桁架的节点处严格按照实际施工的连接逻辑做了节点简化处理，既保证模型的可视化效果，也清晰呈现桁架结构的传力路径。横向檩条沿屋盖跨度方向等距排布，与桁架上弦做贴合连接，还原实际屋盖体系中檩条承载屋面荷载的构造逻辑。建模过程中对所有构件的交接位置做了精准的对齐处理，避免出现构件穿插、错位的问题，整体模型完整呈现了大跨度钢结构屋盖从竖向承重到水平支撑、从主桁架到次檩条的完整结构体系，可用于钢结构方案展示、结构排布教学、施工交底参考等场景。材质设置上针对不同构件的功能区分色彩，既提升了模型的辨识度，也让整个结构的受力逻辑一目了然，无需额外标注即可快速区分竖向承重构件、水平主承托构件、桁架受力杆件与屋面檩条构件，整体结构排布规整，构件连接逻辑清晰，完整复现了大跨度公共建筑中常用的钢桁架屋盖的构造形式。
